Антенна измерительная МНИПИ П6-63

Артикул: 1-16797

• Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта
• Рабочий диапазон частот – (17,44 – 25,95) ГГц
• Коэффициент усиления - ≥ 29 дБ
• Предел доп. погреш. коэфф. усиления - ≤ ± 1,0 дБ
• Коэффициент стоячей волны (КСВ) входа - ≤ 1,4
• Уровень сигнала при ортогон. поляриз. - ≤ – 30 дБ
• Уровень боковых лепестков - ≤ – 15 дБ
• Габаритные размеры, мм - 225х250
• Масса - 4,5 кг
• Рабочие условия экспуатации - –50 ≤ t° ≤+60°С
• RH – 95 % при t° = 35°С
• Рмин.= 60 кПа (460 мм рт.ст.)

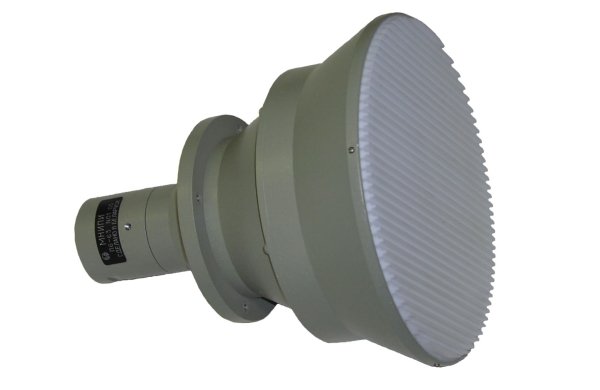

Антенна предназначена для преобразования электромагнитной волны в свободном пространстве в волну в волноводном тракте. Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта. Для согласования волнового сопротивления линзы с волновым сопротивлением свободного пространства на неосвещенной поверхности линзы применен согласующий двухступенчатый чебышевский трансформатор. Для согласования круглого волновода на входе рупора с прямоугольным волноводом входа антенны сечением 11х5,5 мм применен ступенчатый переход. В комплект антенны входит волноводно-коаксиальный переход с коаксиальным соединителем сечением 3,5/1,52 мм (или SMA).

• Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта
• Рабочий диапазон частот – (17,44 – 25,95) ГГц
• Коэффициент усиления - ≥ 29 дБ
• Предел доп. погреш. коэфф. усиления - ≤ ± 1,0 дБ
• Коэффициент стоячей волны (КСВ) входа - ≤ 1,4
• Уровень сигнала при ортогон. поляриз. - ≤ – 30 дБ
• Уровень боковых лепестков - ≤ – 15 дБ
• Габаритные размеры, мм - 225х250
• Масса - 4,5 кг
• Рабочие условия экспуатации - –50 ≤ t° ≤+60°С
• RH – 95 % при t° = 35°С
• Рмин.= 60 кПа (460 мм рт.ст.)



Технические характеристики
Диапазон частот (17,44 – 25,95) ГГц
Коэффициент усиления, не менее 29 дБ
Предел допустимой погрешности коэффициента усиления, не более ± 1,0 дБ
Коэффициент стоячей волны входа <1,4
Уровень боковых лепестков, не более -15 дБ
Уровень сигнала ортогональной поляризации -30 дБ
Относительная влажность 95% при +35 °С
Температура окружающего воздуха °С от -50 до +60
Масса 4,5 кг
Габаритные размеры 225х250 мм
