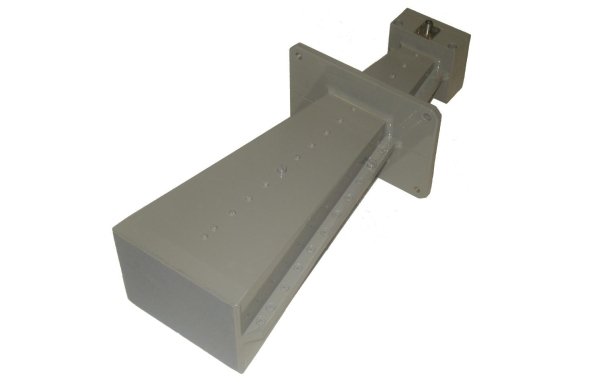

Антенна измерительная МНИПИ П6-66

Антенна измерительная П6-66 совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля синусоидальных, шумовых и импульсных сигналов, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в раскрыве антенны установлена линза из пенопласта.

Антенна предназначена для работы в полевых, заводских и лабораторных условиях и может комплектоваться опорно-поворотным устройством (ОПУ), обеспечивающим ориентацию антенны по азимуту, углу места, плоскости поляризации и высоте.

• Рабочий диапазон частот, ГГц от 12,05 до 37,5
• Коэффициент усиления, дБ, не менее 14
• Пределы допускаемой погрешности коэффициента усиления, дБ, не более 2,0
• Коэффициент стоячей волны входа (КСВ), не более 2,5
• Уровень сигнала при ортогональной поляризации, дБ, не более минус 20
• Уровень боковых лепестков, дБ, не более минус 8
• Рабочие условия эксплуатации антенны:
температура окружающего воздуха от минус 50 до плюс 60оС
• Входной соединитель - стандартный коаксиальный разъём или SMA-типа
• Габаритные размеры антенны измерительной - 267х110х78 мм
• Масса антенны измерительной – 0,9 кг
