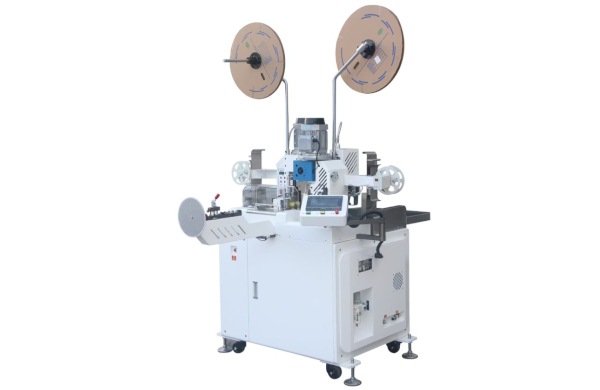

Автоматическая линия мерной резки и опрессовки проводов JU-NIK SF201, Китай

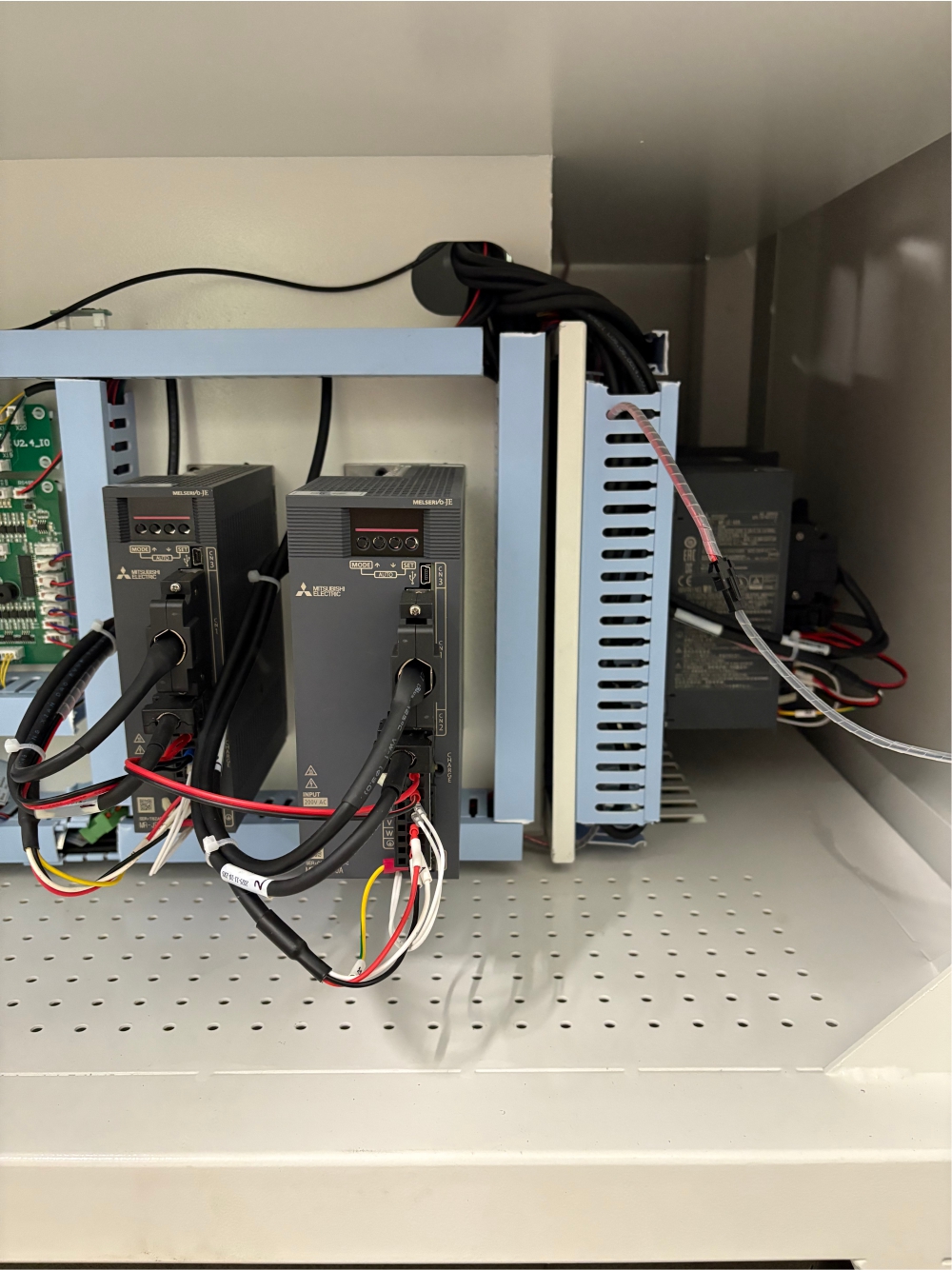

Линия для работы с тонкими проводами оснащен 6-ю сервоприводами Mitsubishi (Япония) и шарнирным механизмом (ШВП) от TBI (Тайвань).

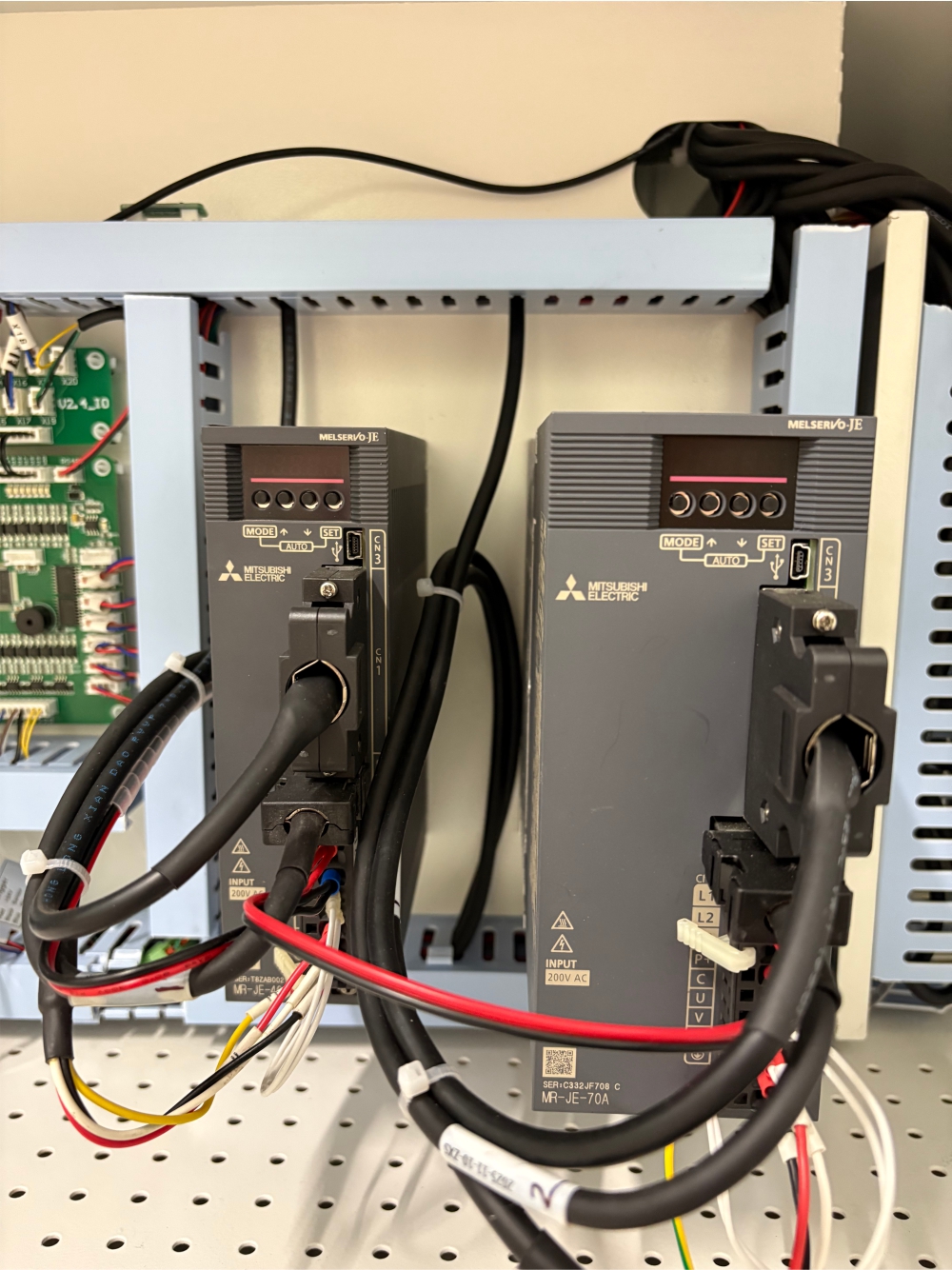

Преимущества сервомоторов марки Mitsubishi
Серводвигатели от этого производителя отличаются следующими преимуществами:
- бесшумной и плавной работой;
- максимальной скоростью и высокой точностью, что позволяет работать с проводами МГТФ и подобными имеющие тонкую изоляцию и малое сечение;
- не требуются постоянного сервисного обслуживания, а также без перерыва работают на протяжении суток.

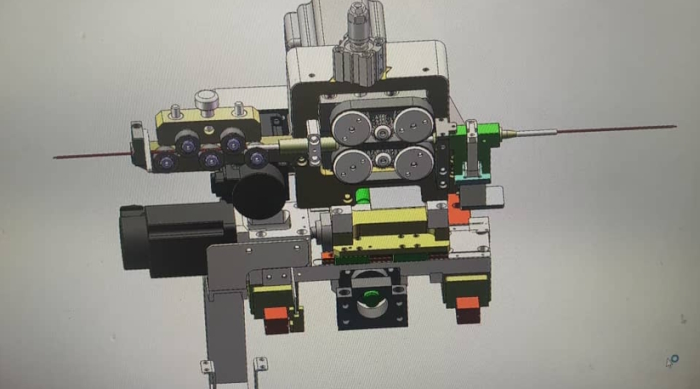

Приводной механизм реализован приводными ремнями, что обеспечивает больший контакт с проводом во время подачи и исключает повреждение изоляции.
Наличие двухканального модуля обжима CFM-02B, позволяет контролировать качество обжима. При возникновении брака при обжиме, станок остановиться и просигнализирует.
|
Параметр |
Единица измерения |
Значение |
|||
|
Функционал |
|
Мерная резка провода и снятие изоляции с обоих концов (или по выбору) Обжатие наконечника с одной или с двух сторон. |
|||
|
Сечение обрабатываемых проводов |
мм2 |
0,03 – 2,5 |
|||
|
Диапазон обрабатываемых длин |
мм |
26 – 9 999 |
|||
|
Точность размера по длине |
мм |
± (0,02%*L+1) |
|||
|
Длина зачистки провода |
мм |
0,5 – 35 |
|||
|
Максимальная скорость подачи провода |
м/с |
3 |
|||
|
Ход поршня блока опрессовки |
мм |
30 |
|||
|
Привод подачи провода |
|
ременной |
|||
|
Двухканальный модуль контроля обжима CFM-02B. |
|
Наличие (опция) |
|||
|
Размотчик провода из бухты |
кг |
До 5кг |
|||
|
Усилие опрессовки |
кН |
30 |
|||
|
Производительность |
шт/ч |
3 000 – 3 500 (усредненная) |
|||
|
Тип подачи наконечников |
- |
Лента (опционально из россыпи) |
|||
|
Электропитание |
В, Гц |
220, 50 |
|||
|
Давление сжатого воздуха |
МПа |
0,5 – 0,7 |
|||
|
Расход сжатого воздуха |
м3 / ч |
6 |
|||
|
Габариты (Ш х Г х В) |
мм |
1380 х 700 х 1580 |
|||
|
Мощность |
Вт |
1 800 |
|||
|
Вес |
кг |
360 |
|||
