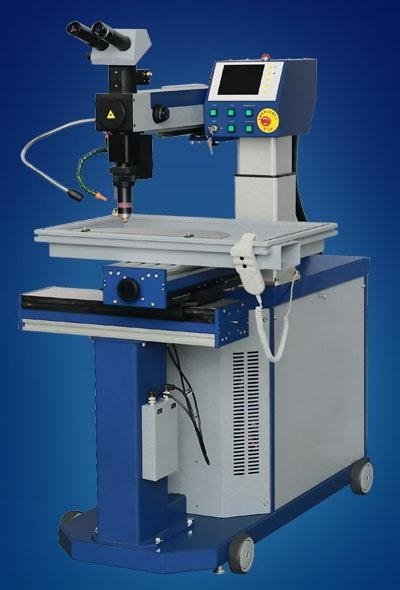

Автоматизированный лазерный комплекс BULAT LRS-150А

Артикул: 5-13212

Модель LRS-150А
Лазер
Тип лазера: Импульсно-периодический АИГ:Nd3+, λ= 1,06 мкм
Максимальная энергия импульса излучения: 60 Дж
Длительность импульса излучения: 0,2 … 20мс
Максимальная импульсная мощность излучения: 5 кВт (8 кВт)
Частота повторения импульсов излучения: 1 … 200 Гц
Максимальная мощность излучения: 150 Вт
Оптическая система
Диаметр сфокусированного луча: 0,3 … 2,0 мм
Микроскоп
увеличение: 15х
диаметр поля зрения: 10 мм
Ослабление лазерного излучения в визуальном канале: Не менее 107
Система позиционирования
Максимальный размер зоны лазерной обработки X x Y x Z: 550 х 250 x 300 мм
Перемещение излучателя по вертикали: 200 мм
Перемещение объектива по вертикали: ±10 мм
Максимальная скорость перемещения координатного стола: 2,4 м/мин.
Точность позиционирования: ± 20 мкм
Грузоподъемность координатного стола: 25 кг
Эксплуатационные параметры
Электропитание: 380/220В, 3 ф., 50Гц
Потребляемая мощность: 6,5 кВт
Расход водопроводной воды: до 0,4 м3/час
Габаритные размеры: 450 х 850 х 1100 мм
Вес: 160



Многофункциональные комплексы LRS-A представляют собой дальнейшее развитие лазерных технологических установок серии LRS, выпускаемых ОКБ "Булат". Комплексы оснащены автоматизированными двух координатными столами с системой управления и предназначены для выполнения разнообразных задач в области лазерной сварки, наплавки, контурной резки и маркировки.
В режиме контурной резки и маркировки системы управления комплексов позволяют с высокой точностью задавать сложные траектории движения луча с помощью графических файлов формата DXF . Для выполнения сварочных операций в автоматическом режиме система управления предварительно выполняет обучение траектории движения по контрольным точкам. Сформированные траектории могут храниться в памяти, редактироваться и отрабатываться в заданных режимах. Формирование рабочих заданий, выбор режимов и параметров работы комплекса производится с использованием специально разработанного программного обеспечения и тактильного экрана.
Конструкцией комплексов предусмотрено плавное перемещение излучателя лазера по вертикали. В сочетании с применением перископической насадки, поворачивающей луч лазера, это создает уникальные возможности обработки не только вертикальных и наклонных плоских поверхностей, но и деталей в форме тел вращения.
Сложные работы с высокой точностью выполняются в ручном режиме с использованием бинокулярного микроскопа, совмещенного с фокусирующей оптической системой. Наблюдательный канал оптической системы оснащен двухступенчатой защитой глаз оператора от действия лазерного излучения: с помощью светофильтра и жидкокристаллического затвора, работающего синхронно с излучателем лазера. Изображение зоны лазерной обработки выводится на экран системы видеонаблюдения, что позволяет следить за процессом работы непосредственно во время выполнения технологических операций.
Широкие функциональные возможности комплексов в базовой комплектации, мобильность конструкции, простота управления и удобство в работе делают их незаменимыми для использования в промышленном производстве, для работы в мастерских и лабораториях, а также в качестве оборудования для обучения специалистов работе с лазерной техникой.
Универсальность комплексов позволяет снизить затраты на приобретение оборудования и увеличить эффективность его использования, поскольку один комплекс серии LRS-A способен заменить несколько лазерных установок различного специального назначения. Простое и быстрое оснащение комплекса дополнительными узлами и устройствами (перископическая насадка, вращательный привод, приспособления для резки, оптоволоконная система транспортировки излучения для работы с крупными объектами и пр.) значительно расширяют возможности их использования.
Технологические возможности (на примере конструкционной стали): глубина проплавления при сварке - до 3мм; скорость шовной сварки с перекрытием 50% - до 0,4м/мин; толщина слоя наплавки за один проход - до 0,5мм; скорость резки - до 0,6м/мин.



Технические характеристики
Модель LRS-150А
Лазер
Тип лазера Импульсно-периодический АИГ:Nd3+, λ= 1,06 мкм
Максимальная энергия импульса излучения 60 Дж
Длительность импульса излучения 0,2 … 20мс
Максимальная импульсная мощность излучения 5 кВт (8 кВт)
Частота повторения импульсов излучения 1 … 200 Гц
Максимальная мощность излучения 150 Вт
Оптическая система
Диаметр сфокусированного луча 0,3 … 2,0 мм
Микроскоп
увеличение 15х
диаметр поля зрения 10 мм
Ослабление лазерного излучения в визуальном канале Не менее 107
Система позиционирования
Максимальный размер зоны лазерной обработки X x Y x Z 550 х 250 x 300 мм
Перемещение излучателя по вертикали 200 мм
Перемещение объектива по вертикали ±10 мм
Максимальная скорость перемещения координатного стола 2,4 м/мин.
Точность позиционирования ± 20 мкм
Грузоподъемность координатного стола 25 кг
Эксплуатационные параметры
Электропитание 380/220В, 3 ф., 50Гц
Потребляемая мощность 6,5 кВт
Расход водопроводной воды до 0,4 м3/час
Габаритные размеры 450 х 850 х 1100 мм
Вес 160



Состав установки в базовой комплектации:

• Несущая конструкция установки;
• Лазер;
• Источник питания с системой охлаждения лазера;
• Пульт управления с контроллером BULAT;
• Механизм перемещения лазерного излучателя в вертикальной • плоскости;
• Ручной двухкоординатный стол;
• Контрольно-фокусирующая оптическая система с объективом F=100 мм;
• Механизм регулировки положения фокуса объектива /Z- координата/;
• Двухступенчатая система защиты глаз оператора;
• Внешняя подсветка рабочей зоны;
• Оптическая система регулировки размера пятна излучения;
• Сдвоенная педаль пуска лазера;
• Система контроля подачи защитного газа;
• Управляющий компьютер;
• Стол для управляющего компьютера;
• Специализированное програмное обеспечение LaserStudio (собственная разработка "ОКБ "БУЛАТ");
• Телевизионная система видеонаблюдения с выводом изображения на монитор управляющего компьютера;
• Устройство контроля подачи защитного газа;
• Комплект ЗИП:
- Лампа накачки - 1шт.
- Защитное стекло - 2шт.
- Визуализатор - 1шт.
- Защитные очки - 1шт.

Техническая документация при поставке:

• Техническая документация и инструкция по эксплуатации;
• Паспорт.

Дополнительные опции:

• Поворотная призма микроскопа;
• Перископическая насадка;
• Автоматизированный вращательный привод;
• Сменные объективы;
• Волоконная система доставки излучения;
• Комплект дополнительных узлов и приспособлений для лазерной резки.


Области применения:

1. Приборостроение, машиностроение, малый бизнес.

2. Импульсная лазерная сварка:
• импульсная лазерная шовная сварка сильфонов;
• изготовление вытяжных пуансонов методом импульсной лазерной шовной сварки;
• изготовление датчиков давления методом импульсной лазерной сварки;
• заварка горячих и холодных трещин методом «холодной» лазерной сварки.

3. Импульсная лазерная наплавка:
• восстановление изношенных пресс-форм, технологической оснастки методом лазерной импульсной наплавки;
• восстановление лопаток турбин методом импульсной лазерной наплавки;
• восстановление изношенных протяжек методом импульсной лазерной наплавки;
• восстановление ленточных пил методом импульсной лазерной наплавки.

4. Импульсная лазерная пайка:
• устранение негерметичности радиаторов методом лазерной пайки;

5. Импульсная лазерная термообработка:
• лазерное упрочнение дисковых отрезных, прорезных фрез;
• импульсная лазерная термообработка режущего инструмента.

6. Импульсная лазерная резка:
• изготовление трафаретов методом импульсной лазерной резки;
• изготовление прокладок с использованием технологии лазерной резки.
