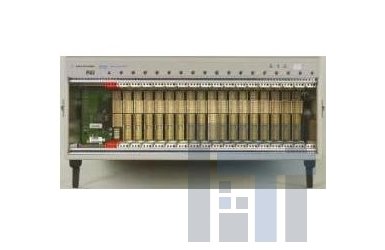

Базовый блок шины PXIe Agilent Techologies M9018A

Артикул: 1-10481

• 16 гибридных гнёзд PXIe, 1 гнездо синхронизации PXIe и 1 системное гнездо шины PXIe
• Базовый блок высотой 4U с инновационной системой охлаждения
• Высокая скорость передачи данных (максимум 8 Гбайт/с через системное гнездо, и 4 Гбайт/с между гнёздами)
• Передовая система коммутации шины PCIe 2 поколения (Gen 2) c 4 каналами связи x8 и 12 каналами x4 между гибридными гнёздами
• Конфигурируемое системное гнездо шины PXIe

• 16 гибридных гнёзд PXIe, 1 гнездо синхронизации PXIe и 1 системное гнездо шины PXIe
• Базовый блок высотой 4U с инновационной системой охлаждения
• Высокая скорость передачи данных (максимум 8 Гбайт/с через системное гнездо, и 4 Гбайт/с между гнёздами)
• Передовая система коммутации шины PCIe 2 поколения (Gen 2) c 4 каналами связи x8 и 12 каналами x4 между гибридными гнёздами
• Конфигурируемое системное гнездо шины PXIe

Базовый блок M9018A шины PXIe компании Agilent обладает непревзойденной гибкостью, совместимостью и производительностью. Благодаря наличию 16ти гибридных гнёзд PXIe он позволяет разработчику системы по своему усмотрению отбирать нужное количество и определять местоположение модулей PXIe и гибридных модулей. Передовая система коммутации PCIe может работать на скоростях шины 2 поколения (Gen 2) и является совместимой с большинством контроллеров шины PXIe. Инновационная система охлаждения позволяет поместить базовый блок в стойку, занимая в большинстве случаев только 4U пространства стойки. При совместном использовании с самым последним компьютером высотой 1U пользователь может построить мощную систему, используя только 5U пространства стойки.

Аппаратная платформа

Базовый блок M9018A полностью совместим со стандартом PXI Express. Каждое гибридное гнездо позволяет устанавливать модули в форматах PXIe, гибридном и 32битовом cPCI/PXI1 (без соединителя J2). Модули PXI1, имеющие оба соединителя J1 и J2 для совместимости должны быть преобразованы в гибридный формат. Системное гнездо синхронизации PXIe позволяет подключать или модуль синхронизации PXIe или периферийный модуль PXIe. Системное гнездо позволяет разместить контроллер шины PXIe шириной до 4 гнёзд.

Конфигурация объединительной платы

Базовый блок M9018A имеет 16 гибридных гнёзд для обеспечения непревзойденной гибкости и совместимости. Гибридные гнёзда разбиты на два сегмента, каждый из которых обслуживается собственным мостом PCIe  PCI. Гибридные гнёзда организованы в три сегмента шины запуска с конфигурируемыми межсоединениями сегментов. Системное гнездо имеет возможность гибкого конфигурирования линии связи, которая может настраиваться для большинства контроллеров шины PXIe, внешних или встроенных. Доступны конфигурации с двумя (2x8) и четырьмя каналами связи (4x4). Также доступна конфигурация с двумя каналами связи, оптимизированная для M9021A (конфигурация с 2 каналами связи 2x8 с неактивным вторым каналом).

Передовая система коммутации шины PCIe

Базовый блок M9018A обладает передовой системой коммутации шины PCIe, которая работает на скоростях шины 2 поколения (Gen 2). Четыре из периферийных гнёзд c шиной PXIe имеют канал связи x8 шины PCIe, который обеспечивает максимальную скорость передачи данных 4 Гбайт/с. Оставшиеся 12 периферийных гнёзд имеют канал связи x4 шины PCIe, обеспечивающий максимальную скорость передачи данных 2 Гбайт/с. Системное гнездо обеспечивает максимальную скорость передачи данных 8 Гбайт/с, когда используются все 16 соединений “точкаточка” шины PCIe. Передовая система коммутации также позволяет реализовывать соединения типа “точкаточка”. Любое периферийное гнездо может обмениваться данными с любым другим периферийным гнездом без использования канала связи системного гнезда шины PCIe. Коммутаторы шины PCIe обладают большой емкостью для реализации перекрестных соединений, что дает гибкость в размещении модулей, между которыми должно устанавливаться соединение типа “точкаточка”, без влияния на скорость передачи данных.

Инновационная система охлаждения

Базовый блок M9018A имеет инновационную конструкцию системы охлаждения, что позволяет ему занимать только 4U пространства, при размещении в стойке. Это позволяет сэкономить до 20% стоечного пространства, поскольку большинство базовых блоков с шиной PXI занимают высоту 5U, поскольку это необходимо для их воздушного
охлаждения. Это пространство можно использовать для установки внешнего контроллера высотой 1U, подключенного через кабель PCIe, что позволяет создать систему, которая занимает в стойке места не больше, чем другие базовые блоки со встроенными контроллерами. Инновационная система охлаждения использует вентиляторы с автоматической регулировкой скорости вращения, чтобы выгнать больше горячего воздуха в заднюю часть, а не в верхнюю. Это позволяет размещать устройства с нижними отверстиями для забора воздуха непосредственно над базовым блоком. Кроме того, холодный воздух поступает в базовый блок с нескольких направлений, включая переднюю, боковые и нижнюю стороны. Уникальные модули подвода воздуха компании Agilent также могут применяться для подачи большего количества холодного воздуха с передней стороны базового блока. Воздух направляется непосредственно на другие гнёзда. Эта возможность позволяет разработчику решать, как лучше реализовать охлаждение базового блока, обеспечивая большую гибкость при разработке, чем другие базовые блоки шины PXIe.

Низкие затраты на обслуживание

Базовый блок M9018A разработан для уменьшения затрат на обслуживание. Инновационная система охлаждения воздушным потоком не требует наличия воздушных фильтров для обслуживания. Кроме того, источник питания и вентиляторы могут быть удалены, когда базовый блок установлен в стойке, позволяя производить обслуживание базового блока, не затрагивая модулей и кабельных соединений с испытуемым устройством.

Мониторинг системы

Базовый блок M9018A имеет целый набор системных функций контроля за напряжением шины электропитания, температурой модулей и скоростью вентилятора. Для температурных измерений базовый блок использует восемь температурных датчиков, расположенных над объединительной платой на пути оттока тепла от модулей. Температура модулей и напряжение шины электропитания могут контролироваться через программный интерфейс приложения (API) или с помощью интерфейса программной передней панели. Для дистанционной блокировки и мониторинга шины электропитания на задней панели блока питания также имеется соединитель типа DB9. Базовый блок имеет конфигурируемые аварийные сигналы, которые можно контролировать с помощью светодиодов на передней панели, программной передней панели или программного API.

Программная платформа

Базовый блок M9018A поставляется с драйверами IVI-COM, IVI-C и LabVIEW. Поддерживаются операционные системы Windows XP®, Windows Vista® и Windows 7®. Приложения могут реализовываться с использованием широкого ряда инструментов программирования, включая LabVIEW, LabWindows/CVI, MATLAB, VEE, Visual Basic, VisualStudio.NET® (C/C++, C#, VB.NET).
