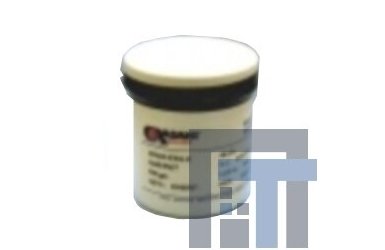

Бессвинцовая водоотмывная паяльная паста V347 3-4LFF1-E

Артикул: 3-1308

• Состав: Sn / Ag4.1 / Cu0.5 / In7.0
• Размер частиц (Мкм) : 20-45
• Температура плавления (°С): 207
• Тип флюса: WS


Описание:

Бессвинцовая водорастворимая паяльная паста V347 3-4LFF1-E специально разработана, чтобы обеспечить низкую температуру плавления для применения в технологии поверхностного монтажа (SMT). Таким образом, вероятность повреждения электронных компонентов от перегрева минимальна. Шлак легко удаляется водой (ультразвуковым или другим методом) обеспечивая высокую ионную чистоту поверхности.

Спецификация:


Характеристика Значение Промышленный стандарт
Содержание флюса 12 ± 0.5% IPC TM-650 2.2.20
Тип флюса Водорастворимый Singapore Asahi
Размер частиц 25-45 мкм (Тип 3) IPC TM-650 2.2.14
Тест медного зеркала Пройден, класс H IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2
Содержание соединений галогенов <0.05% массы IPC-TM-650 2.3.35B / JIS Z 3197: 1999 8.1.4.2.2
Поверхностное изоляционное сопротивление > 1 × 10(12) (85 °С / 85% RH / 1000 ч)
> 1 × 10(12) (85 °С / 85% RH / 1000 ч)
IPC-TM-650 2.6.3.3
JIS Z 3284: 1994 Annex 3
Тест на растекание Пройден JIS Z 3284: 1994 Annex 7, Annex 8
Тест образования шариков припоя Пройден IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11
Тест на сухость шлака Пройден JIS Z 3197: 1999 8.5.1
Вязкость пасты 600 ± 15% kcPs / 210 ± 20 Pa.S IPC-TM-650 2.4.34 / JIS Z 3284: 1994 Annex 6
Тиксотропный индекс 0.40 ± 0.05 JIS Z 3284: 1994 Annex 6
Состав сплава Sn / Ag4.1 / Cu0.5 / In7.0 -
Температура плавления 202 - 207 °С Дифференциальная сканирующая калориметрия (DSC)

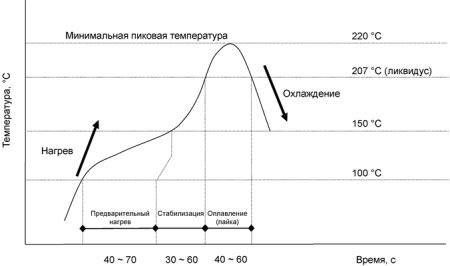

Рекомендуемый профиль пайки пастой SCS7 3-5LF143-E



Мин. пиковая температура 220 °С




Предварительный нагрев

100 – 150 °С
40 – 70 с

Стадия стабилизации 150 – 207 °С
30-60с
Оплавление (пайка) > 207 °С
40-60с
 В процессе пайки необходимо достижение указанной минимальной пиковой температуры, однако, также необходимо учитывать свойства печатной платы, применяемого технологического процесса и точность контрольного оборудования.
