Бессвинцовые паяльные пасты серии РАДИАНТ ПП LF являются недорогим и качественным продуктом, предназначенным для конструкционной и монтажной пайки радиоэлектронных компонентов, различных материалов, узлов и блоков радиоэлектронной аппаратуры, изделий микроэлектроники в ситуациях, когда экологическими нормативами (например RoHS) предписывается исключить из состава припоя токсичные материалы и соединения, в частности - свинец. Паяльные пасты РАДИАНТ ПП LF (LF - Lead Free) выпускаются по ТУ 20.59.59-001-30242108-2021 и применяются для ручного, автоматизированного или механизированного поверхностного монтажа радиоэлектронных компонентов, изготавливаются на основе слабо активированных флюсов и микрошариков припоя из сверхчистых металлов - олова, серебра, меди.
Ассортимент бессвинцовых паяльных паст РАДИАНТ ПП LF представлен продуктами с разным процентным соотношением металлов, входящих в состав паяльной пасты, а также различным значением дисперсности (размера микрошариков припоя). Специально разработаны паяльные пасты 3-го и 4-го типа (класса) в соответствии с стандартом J-STD-006 на Ваш выбор. Данные пасты не требуют отмывки флюсов после пайки (технология "No Clean"). Однако, при желании, смонтированные печатные узлы могут быть эффективно отмыты от остатков флюсов после пайки с применением специализированных промывочных жидкостей и последующей отмывкой в деионизованной воде. Отмывку проводят в автоматизированных или механизированных установках, а также в ультразвуковых ваннах согласно инструкциям по эксплуатации и технологической документации на изделие.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИБЕССВИНЦОВЫХ ПАЯЛЬНЫХ ПАСТ РАДИАНТ ПП LF
| Параметр |
Значение / соответствие стандарту |
|---|---|
| Форма частиц | Сферическая |
| Дисперсность (размер частиц), (мкм) | Тип 3 (25-45 мкм), Тип 4(20-38 мкм) (Соответствует стандарту J-STD-006) |
| Температура плавления сплава, (°C) | 211-227°C, типовое значение 217°C |
| Поверхностное сопротивление остатков до увлажнения (Ом) |
Не менее 1 х 1012 |
| Поверхностное сопротивление остатков после увлажнения (Ом) |
Не менее 1 х 1011 (40°C, влажность 90%, воздействие 96 часов) |
| Тип флюса | ROL (Соответствует стандарту J-STD-004) |
| Массовая доля флюса (%) | Допускается от 10 до 15 (Типовое значение 12±0,5) |
| Вязкость (Pa.s) | 190 ± 30% (вискозиметр Малькольма спиральн. типа, при 25 °C, 10 об/мин) |
| Коррозия медной пластины | Соответствует / Стандарт IPC-TM-650 |
| Время жизни после нанесения | Не менее 12 часов |
| Срок хранения при температуре от 0 до 10 °C |
Не менее 9 месяцев |
| Соответствие эко стандартам | RoHS |
| Стандартная фасовка | Банки по 0,5 кг |
| Нормативные документы РФ | ТУ 20.59.59-001-30242108-2021 |

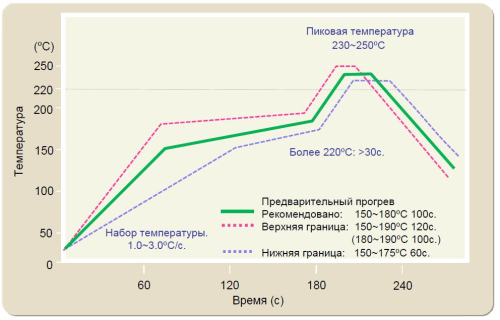

АССОРТИМЕНТ БЕССВИНЦОВЫХ (LEAD FREE) ПАЯЛЬНЫХ ПАСТ РАДИАНТ ПП LF
| Наименование паяльной пасты | Состав сплава припоя |
Тип паяльной пасты |
|---|---|---|
| Радиант ПП LF 0307-3 (ТУ 20.59.59-001-30242108-2021) | Sn99,0/Ag0.3/Cu0,7 | 3 (25-45 мкм) |
| Радиант ПП LF 0307-4 (ТУ 20.59.59-001-30242108-2021) | Sn99,0/Ag0.3/Cu0,7 | 4 (20-38 мкм) |
| Радиант ПП LF 105-3 (ТУ 20.59.59-001-30242108-2021) | Sn98,5/Ag1.0/Cu0,5 | 3 (25-45 мкм) |
| Радиант ПП LF 105-4 (ТУ 20.59.59-001-30242108-2021) | Sn98,5/Ag1.0/Cu0,5 | 4 (20-38 мкм) |
| Радиант ПП LF 305-3 (ТУ 20.59.59-001-30242108-2021) | Sn96,5/Ag3.0/Cu0,5 | 3 (25-45 мкм) |
| Радиант ПП LF 305-4 (ТУ 20.59.59-001-30242108-2021) | Sn96,5/Ag3.0/Cu0,5 | 4 (20-38 мкм) |
