Припойная паста без эффекта «надгробного камня» с отличными показателями смачиваемости.

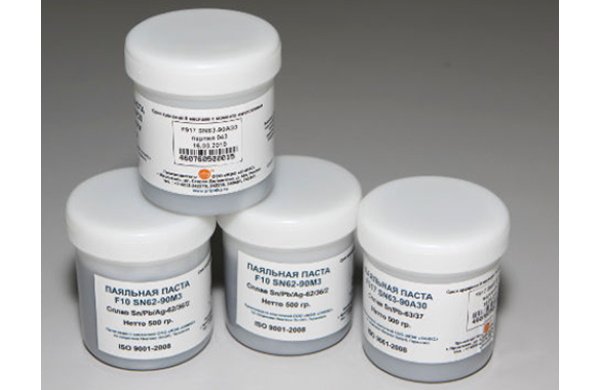

Припойная паста серии F917 это готовое к использованию однородное вещество с легким запахом, состоящее из металлического порошка, связующего вещества, сольвента, флюса и тиксотропного вещества (загустителя).
Главные преимущества
- Отличные показатели печати: возможна печать через узкие меши, подходит для высокоскоростной печати
- Устойчива к влажности и температуре: отсутствует разбрызгивание и утолщение
- Отличные показатели смачиваемости как в воздушной, так и в азотной среде для всех СМТ поверхностей
- Очень длинный срок жизни на трафарете: до 8 часов
- Возможно использование в печатных установках с блоком регулирования температуры -> при вентиляции не происходит высыхания
- Очень высокий показатель адгезии: подходит для машин с очень высоким/низким числом оборотов
- Низкий уровень усадки: устойчива к образованию перемычек и комкованию на чип резисторах и конденсаторах
- Паста серии F917 оптимизирована для избежания эффекта «надгробного камня»
- Очень высокое СИП (сопротивление изоляции поверхности): высокая надежность
Название: F917Sn63-90A30; F917Sn62-90A30
Состав припоя: Sn63/Pb37; Sn62/Pb36/Ag2
Физические характеристики
Металлический порошок
- Размер частиц: тип 3 = 25-45 µm (меш 325/+500)
- Форма: сферическая
- Температура плавления: Sn63/Pb37 = 183°С; Sn62/Pb36/Ag2 = 179°С
- Состав: Sn63/Pb37 = F917Sn63-90A30; Sn62/Pb36/Ag2 = F917Sn62-90A30
- Плотность: Sn63/Pb37 = 8,4 г/см3; Sn62/Pb36/Ag2 = 8,4 г/см3
- Крышка со стягивающим кольцом (метод упаковки) (SAC): нет данных
- Медный раствор (SAC): нет данных
Припойная паста
- Содержание металла: 90%
- Диапазон вязкости: Подробная информация по вязкости определяется при разумном объеме партии для анализа
- Плотность: нет данных
Эксплуатационные характеристики
- Толщина трафарета: < 200 микрон (≤ мил)
- Минимальный шаг: 400 микрон (16 мил), толщина трафарета: 150 микрон
- Минимальная ширина окна трафарета: 200 микрон (8 мил)
- Скорость печати: 50 мм/с
- Печать после перерыва: 30 мин. (открыто 230 микрон)
Оплавление (рекомендации)
- Допустимо оплавление в воздушной и инертной среде
- Допустимо хранение печатной платы в условиях повышенной влажности, например 6 часов при 25°С / 100%RH
Характеристика остаточного вещества
- Активность флюса: DIN EN 29454-1 = 1.2.2.C
- Сопротивление изоляции поверхности: 85°С/85r.H./100 М ВС/500 ч. 1,00Е+09 Ом — пройдено
- Индикаторная бумага из хромата серебра — пройдено
Рекомендации по использованию
- Остатки флюса не требуют отмывки и могут быть оставлены на плате. При желании отмывка флюса с использованием Zeston Vigon
- Во избежание образования конденсата перед открытием банки убедитесь, что паста достигла комнатной температуры
- Перед использованием тщательно перемешайте
- Печать осуществляйте через трафарет
- Напечатанная припойная паста остается клейкой и пригодной для монтажа компонентов в течение 16 часов. Точное время зависит от внешних условий, формы и размера компонентов, ускорения/замедления скорости печати
- Пиковая температура зависит от теплоемкости компонентов. Обычно она составляет > 210°С
Хранение
- Припойную пасту хранить в герметично закрытых банках/шприцах. Беречь от прямых солнечных лучей и повышенной влажности
- В банке: хранить мин. 6 мес. в холодильнике при температуре 2-10°С
- В шприцах: хранить мин. 3 мес. в холодильнике при температуре 2-10°С. Шприцы хранить вертикально носиком вниз!
