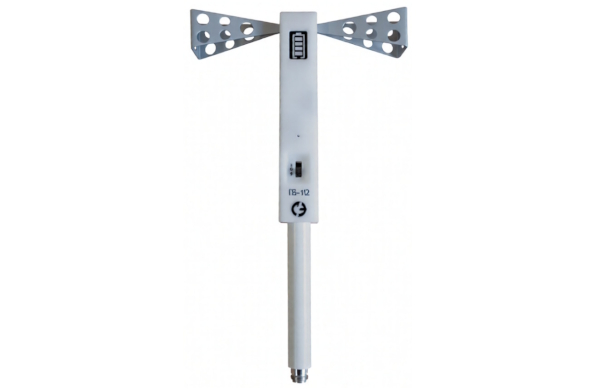

Антенна биконическая измерительная П6-112 9 кГц — 2 ГГц
Антенна измерительная электрического поля П6-112 предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 9 кГц до 2 ГГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений: напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств.
Конструктивно антенна представляет собой биконическую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом.
Приёмными элементами антенн являются два объемных вибратора, диполи которых образованы согнутыми пластинами из алюминиевого сплава. Вибраторы закреплены через отверстие в корпусе на латунных буксах и имеют электрический контакт с платой, на которой расположены радиоэлементы истоковых повторителей и усилителя
Имеет встроенный аккумуляторный источник питания, зарядное устройство и индикатор питания.
Технические характеристики
- Диапазон частот 9 кГц — 2 ГГц

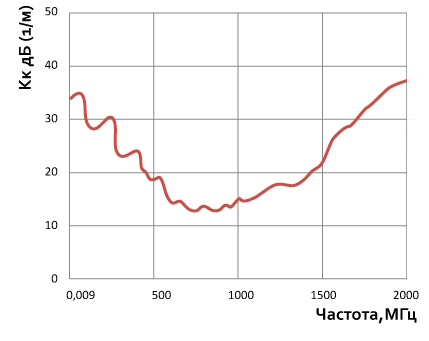

- Пределы допускаемой погрешности коэффициента калибровки (Кк) ± 2 дБ
- Максимальная измеряемая величина напряженности электрического поля 120 дБ
- Напряжение собственных шумов 3 — 20 дБ (1 мкВ)
- Напряжение питания от встроенной АКБ 8В
- Время непрерывной работы от встроенной АКБ ≥ 20 часов
- Габаритные размеры 355 × 205 × 40 мм
- Вес 0,4 кг
- Тип разъёма N
