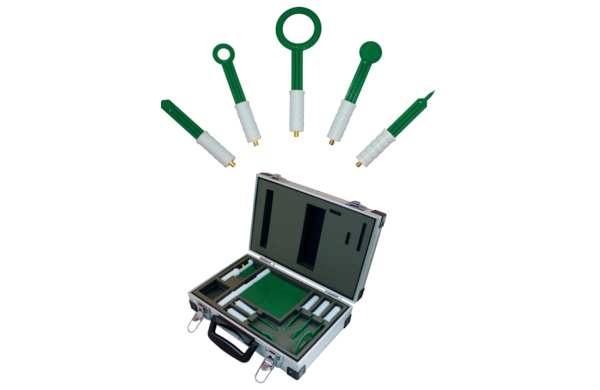

Набор пробников ближнего поля ПП01-ХХ
Предназначен для выявления источников и измерения уровня электромагнитных помех в ближнем поле.
Используется совместно с осциллографами, анализаторами спектра и измерительными приемниками.
Диапазон частот: DC — 10 ГГц
Состав изделия:
- ПП01-1 — Изотропный пробник электрического поля, игольчатый сенсор, DC-10 ГГц;
- ПП01-2 — Пробник электрического поля, диаметр сенсора 12 мм, DC-10 ГГц;
- ПП01-3 — Пробник электрического поля, диаметр сенсора 20 мм, DC-10 ГГц;
- ПП01-4 — Пробник магнитного поля, диаметр сенсора 20 мм, 500 кГц — 300 МГц;
- ПП01-5 — Пробник магнитного поля, диаметр сенсора 55 мм, 9 кГц — 100 МГц;
- ПП01-6 — Антенна — пробник диапазона 0,8 — 6 ГГц;
- ПП01-7 — Антенна — пробник диапазона 2 — 10 ГГц;
- АПП01 — Предварительный усилитель диапазона DC — 10 ГГц;*
- КСПП01 — Кабель соединительный SMA — SMA, 1 м;
- Кейс-упаковка.
*Предварительный усилитель не включен в цену.

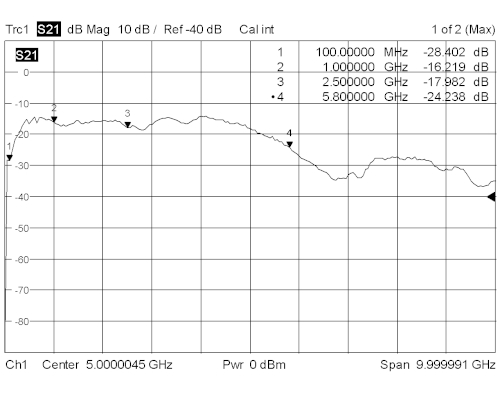

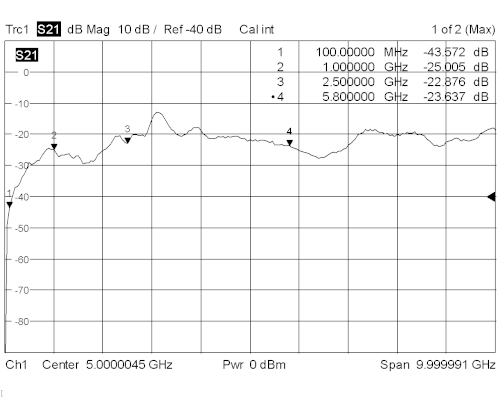

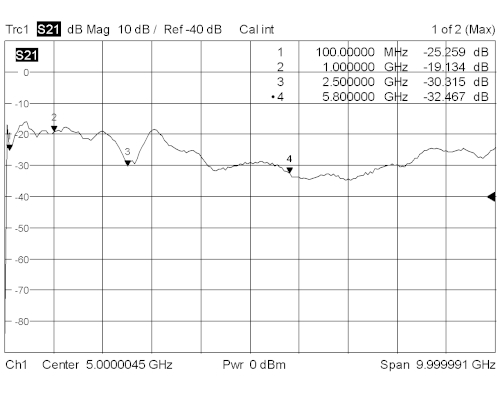

Передаточная характеристика пробника электрического поля по емкостному излучателю с эквивалентной площадью 1 кв. см.:
 |
 |
 |

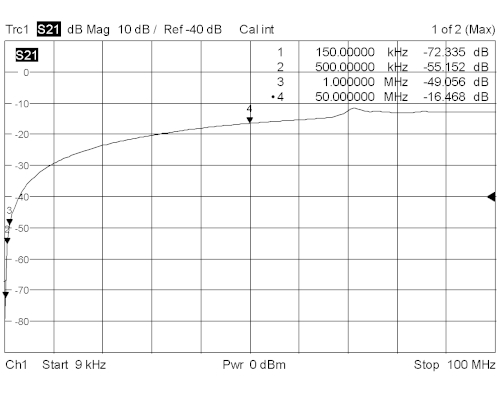

Передаточная характеристика магнитного поля по петлевому (токовому) излучателю диаметром 30 мм.:
 |
 |

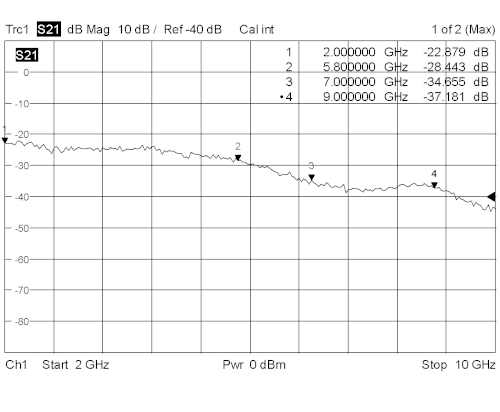

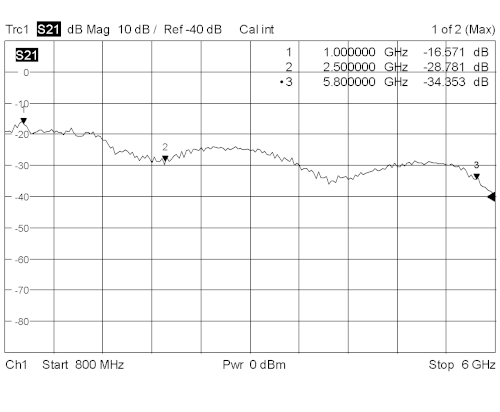

Передаточная характеристика антенны-пробника в поле двухгребневого рупора П6-123 на расстоянии 50 см.:
 |
 |
