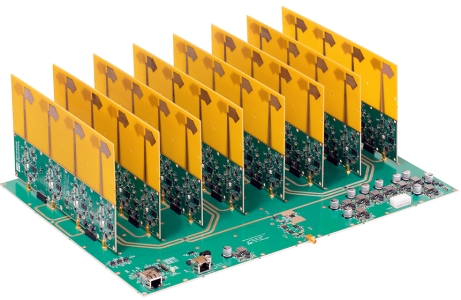

Активные фазированные антенные решетки – это антенны, излучающие элементы которых содержат активные элементы (усилители, фазовращатели и др.).
АФАР может использоваться в режиме приема и/или передачи, при этом СВЧ сигнал формируется внешними устройствами. АФАР широко используются в радиосвязи, радиолокации, радионавигации, радиоастрономии. ФАР также входят в состав различных наземных (стационарных и подвижных), корабельных, авиационных и космических радиотехнических систем.
Технические характеристики
- Диапазон рабочих частот 2.1-2.7 ГГц
- Тип диаграммы направленности направленная
- Тип поляризации линейная
- Коэффициент усиления передающего тракта 40 дБ
- Коэффициент усиления приемного тракта 20 дБ
- Шаг регулировки КУ на прием и передачу 0.5
- Коэффициент направленного действия, трехсторонний режим, при отклонении луча от нормали, тип.: 0° ±30° (азимут) ±45° (азимут) ±60° (азимут) ±30° (угол места) 20 | 19 | 18 | 16 | 19 дБ
- уровень боковых лепестков, трехсторонний режим, при отклонении луча от нормали, тип.: 0° ±30° (азимут) ±45° (азимут) ±60° (азимут) ±30° (угол места) -13 | -12 | -11 | -9.5 | -10 дБ
- КСВН, не более 2.2
- Коэффициент шума в режиме приема, не более 2.2 дБ
- Диапазон качания луча от нормали по азимуту/углу места Односторонний режим: ±60°/±55° Трехсторонний режим: ±180°/±55°
- Режим дуплекса временной (TDD)
- Время диаграммообразования, не более односторонний режим: 55 (47 тип.) мкс, трехсторонний режим 85 (60 тип.) мкс
- Выходная мощность односторонний режим: 48 Вт, трехсторонний режим 16 Вт
- Потребляемая мощность, макс 145 Вт
- Питание 12-24 Вт, постоянный ток
- Интерфейс управления Ethernet, RS-485
- Габаритные размеры 500x600x200 мм
- Масса без крепежа 8 кг
 |
 |
