ПАЯЛЬНАЯ СТАНЦИЯ ТЕРМОПРО АЛЬФА-100

Логопериодическая антенна ETS-Lindgren 3145BDP (100 МГц - 1,1 ГГц)

Производитель
ETS-Lindgren
Запросить цену
Арт. 1-352030
Печать
Уже в корзине Array шт Купить

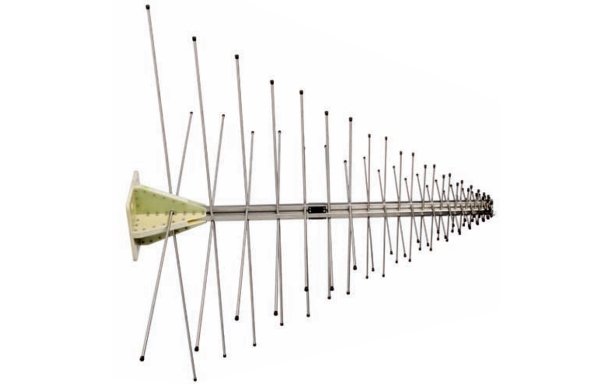

Логопериодическая антенна ETS-Lindgren 3145BDP (100 МГц - 1,1 ГГц)

Антенна EMCO 3145BDP



• Диапазон: 100 МГц – 1,1 ГГц

• КСВ - 1,5:1 (средний)

• Потребляемая мощность (максимальная): 800 Вт

• Конструкция сделана из нержавеющей стали

• Поляризация: линейная

• Индивидуальная калибровка



Описание антенны 3145BDP



Антенна 3145BDP ETS-Lindgren – двойная линейно-поляризованная широкополосная логопериодическая, предназначенная для измерений в диапазоне от 100 МГц до 1,1 ГГц.

Возможность изменения в антенне 3145BDP масштабирования коэффициентов, диаметров каждого элемента, межцентрового расстояние между стрелами антенны – дают отличные характеристики КСВН во всем рабочем диапазоне частот.

Точная конструкция подачи и позиционирования элементов на стреле антенны 3145 BDP создает оптимальное фазовое соотношение.

Эта особенность антенны ETS-Lindgren модели 3145BDP приводит к активной области (в любой заданной частоте) для распространения РЧ энергии в сторону более мелких элементов, оставляя неактивные элементы в качестве отражателей для повышения эффективности работы.

Постоянный коэффициент усиления (КУ) модели 3145BDP дает фактор антенны, который изменяется линейно с частотой.

Из-за гладкой вариации антенна имеет точную интерполяцию производительности между заданной частотой.

ETS-Lindgren производит также другие логопериодические антенны:

3144, 3147, 3148B, 3150B, 3151, 3152, 3186.



Особенности 3145BDP



Модель антенны 3145BDP (100 МГц – 1,1 ГГц) идеальна для мониторинга спектра в широком диапазоне.

Конструкция из нержавеющей стали позволяет логопериодическую антенну ETS-Lindgren модели 3145BDP эксплуатировать на улице в течение длительного времени.

Антенна 3145BDP может быть использована для измерения диаграммы направленности антенны, в том числе на открытом воздухе.

Изготовленная из прочной стали, антенна 3145 BDP может длительное время использоваться вне помещений, в жестких условиях эксплуатации.

У ETS-Lindgren есть специальная алюминиевая антенна 3145 BDP, которая предназначена для измерений только в помещениях.

Антенна калибруется (10 м) в соответствии с ANSI C63.5.

В комплекте с антенной поставляется сертификат соответствия.



Конфигурация 3145BDP

Стандартная конфигурация

• Антенна включает соединительный фланец

• Индивидуальная калибровка антенны на 10 м в ANSI C63.5-1988. Фактор антенны усиления и сертификат соответствия калибровки включены в руководство.

Доп. опции

• Алюминиевая конструкция



Характеристики антенны 3145BDP

Электрические характеристики

• Частота (макс): 1,1 ГГц

• Частота (мин): 100 МГц

• Тип антенны: направленная

• Поляризация антенны: линейная

• Вх. импеданс: 50 Ом

• Макс. мощность: 800 Вт

• КСВН: 1,5:1 (средний), 3,5:1 (максимальный)

Физические характеристики

• Высота: 1,33 м

• Ширина: 1,62 м
