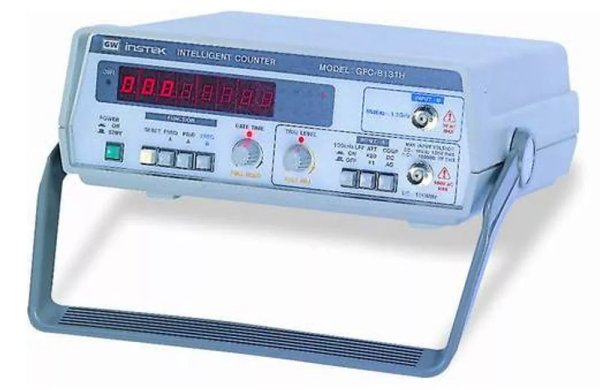

Частотомер электронно-счётный GW Instek GFC-8131H

Артикул: 1-1013

• Измерение частоты, периода
• Частотный диапазон 0,01 Гц – 1,3 ГГц
• Высокое разрешение (0,01 мкГц/10-15 с)
• Высокая чувствительность (15 мВ)
• Стабильность опорного генератора 5·10-6 (за год)
• Микропроцессорное управление
• Регулировка уровня запуска и времени счета
• Удержание показаний
• Два измерительных канала
• 8-разрядный цифровой дисплей
• Индикация переполнения
• Встроенный ФНЧ для точности измерений в НЧ-области
• Экранировка сетевого фильтра
• Простота, компактность, надёжность


Описание:

• Измерение частоты, периода
• Частотный диапазон 0,01 Гц – 1,3 ГГц
• Высокое разрешение (0,01 мкГц/10-15 с)
• Высокая чувствительность (15 мВ)
• Стабильность опорного генератора 5·10-6 (за год)
• Микропроцессорное управление
• Регулировка уровня запуска и времени счета
• Удержание показаний
• Два измерительных канала
• 8-разрядный цифровой дисплей
• Индикация переполнения
• Встроенный ФНЧ для точности измерений в НЧ-области
• Экранировка сетевого фильтра
• Простота, компактность, надёжность

Технические данные:

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
КАНАЛ А
ЧАСТОТА Частотный диапазон 0,01 Гц … 120 МГц (связь по постоянному току)
30 Гц … 120 МГц (связь по переменному току)
Погрешность измерения ± разрешение ± погрешность опорного генератора
Разрешение 0,01 мкГц на пределе 1 Гц
0,1 Гц на пределе 100 МГц
ПЕРИОД Временной диапазон 8 нс - 100 с (связь по постоянному току)
8 нс – 30 мс (связь по переменному току)
Погрешность измерения ± разрешение ± погрешность опорного генератора
Разрешение 10-7 с на пределе 1 Гц,
10-15 с на пределе 100 МГц
ИЗМЕРИТЕЛЬНЫЙ ВХОД Чувствительность 50 мВ ср.кв.(DC – 10 кГц)
25 мВ ср.кв. (10 кГц– 80 МГц)
35 мВ ср.кв. (> 80 МГц)
Входной аттенюатор 20 дБ
Макс. входной уровень Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100 кГц)
Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц)
Уровень запуска ±2,5 В постоянное напряжение (ручная регулировка)
Входной импеданс 1 МОм/40 пФ
Подключение По переменному или постоянному току (ручной выбор)
Входной фильтр ФНЧ - 100 кГц (-3 дБ) (включается/выключается)
КАНАЛ В
ЧАСТОТА Частотный диапазон 50 МГц…1,3 ГГц
Погрешность измерения ± разрешение ± погрешность опорного генератора
Разрешение 1 Гц на пределе 100 МГц
10 Гц на пределе 1000 МГц
ИЗМЕРИТЕЛЬНЫЙ ВХОД Чувствительность 25 мВ ср.кв. (50 – 80 МГц)
15 мВ ср.кв. (80 – 700 МГц)
25 мВ ср.кв. (700 МГц – 1 ГГц)
40 мВ ср.кв. (> 1 ГГц)
Макс. входной уровень 3 В ср.кв. синусоидальный сигнал
Входное сопротивление 50 Ом
ОПОРНЫЙ ГЕНЕРАТОР Опорная частота 10 МГц
Стабильность генератора ±10-6 за 30 суток, ±5×10-6 за 12 месяцев
±5×10-6 при 23°С ± 5°С
±5х10-9 при 10% -изменении напряжения питания

ОБЩИЕ ДАННЫЕ
Время счёта 10 мс – 10 с (плавная регулировка) или 1 период входного сигнала
Индикатор 8-ми разрядный СДИ с индикатором переполнения
Формат индикации 7 разрядов (время счета 1 с);
6 разрядов (время счета 100 мс);
5 разрядов (время счета 10 мс)
Напряжение питания 100 В / 120 В / 220 В / 240 В ± 10%, 50 / 60 Гц
Габаритные размеры 230 × 95 × 280 мм
Масса 2,2 кг
Комплект поставки Шнур питания (1), измерительный кабель GTL-101 (1), измерительный кабель GTL-110 (1)
Опции Термостатированный опорный генератор ОСХО (10-7)
