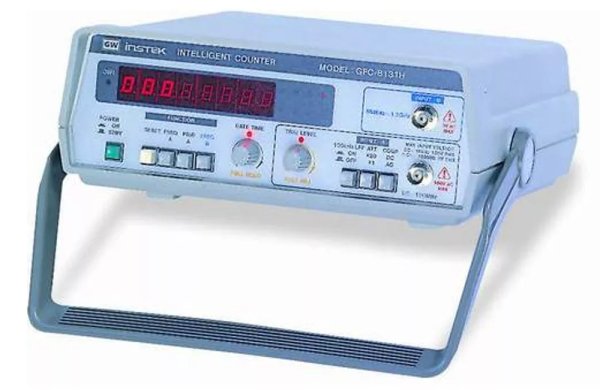

Описание:
• Измерение частоты, периода
• Частотный диапазон 0,01 Гц – 2,7 ГГц
• Высокое разрешение (0,01 мкГц/10-15 с)
• Высокая чувствительность (15 мВ)
• Стабильность опорного генератора 5·10-6 (за год)
• Микропроцессорное управление
• Регулировка уровня запуска и времени счета
• Удержание показаний
• Два измерительных канала
• 8-разрядный цифровой дисплей
• Индикация переполнения
• Встроенный ФНЧ для точности измерений в НЧ-области
• Экранировка сетевого фильтра
• Простота, компактность, надёжность
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| КАНАЛ А | ||
| ЧАСТОТА | Частотный диапазон | 0,01 Гц … 120 МГц (связь по постоянному току) |
| 30 Гц … 120 МГц (связь по переменному току) | ||
| Погрешность измерения | ± разрешение ± погрешность опорного генератора | |
| Разрешение | 0,01 мкГц на пределе 1 Гц | |
| 0,1 Гц на пределе 100 МГц | ||
| ПЕРИОД | Временной диапазон | 8 нс - 100 с (связь по постоянному току) |
| 8 нс – 30 мс (связь по переменному току) | ||
| Погрешность измерения | ± разрешение ± погрешность опорного генератора | |
| Разрешение | 10-7 с на пределе 1 Гц, | |
| 10-15 с на пределе 100 МГц | ||
| ИЗМЕРИТЕЛЬНЫЙ ВХОД | Чувствительность | 50 мВ ср.кв.(DC – 10 кГц) |
| 25 мВ ср.кв. (10 кГц– 80 МГц) | ||
| 35 мВ ср.кв. (> 80 МГц) | ||
| Входной аттенюатор | 20 дБ | |
| Макс. входной уровень | Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100 кГц) | |
| Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц) | ||
| Уровень запуска | ±2,5 В постоянное напряжение (ручная регулировка) | |
| Входной импеданс | 1 МОм/40 пФ | |
| Подключение | По переменному или постоянному току (ручной выбор) | |
| Входной фильтр | ФНЧ - 100 кГц (-3 дБ) (включается/выключается) | |
| КАНАЛ В | ||
| ЧАСТОТА | Частотный диапазон | 50 МГц…2,7 ГГц |
| Погрешность измерения | ± разрешение ± погрешность опорного генератора | |
| Разрешение | 1 Гц на пределе 100 МГц | |
| 10 Гц на пределе 1000 МГц | ||
| ИЗМЕРИТЕЛЬНЫЙ ВХОД | Чувствительность | 25 мВ ср.кв. (50 – 80 МГц) |
| 15 мВ ср.кв. (80 МГц – 1 ГГц) | ||
| 25 мВ ср.кв. (1 – 2 ГГц) | ||
| 50 мВ ср.кв. (> 2 ГГц) | ||
| Макс. входной уровень | 3 В ср.кв. синусоидальный сигнал | |
| Входное сопротивление | 50 Ом | |
| ОПОРНЫЙ ГЕНЕРАТОР | Опорная частота | 10 МГц |
| Стабильность генератора | ±10-6 за 30 суток, ±5×10-6 за 12 месяцев | |
| ±5×10-6 при 23°С ± 5°С | ||
| ±5х10-9 при 10% -изменении напряжения питания | ||
ОБЩИЕ ДАННЫЕ |
Время счёта | 10 мс – 10 с (плавная регулировка) или 1 период входного сигнала |
| Индикатор | 8-ми разрядный СДИ с индикатором переполнения | |
| Формат индикации | 7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс) |
|
| Напряжение питания | 100 В / 120 В / 220 В / 240 В ± 10%, 50 / 60 Гц | |
| Габаритные размеры | 230 × 95 × 280 мм | |
| Масса | 2,2 кг | |
| Комплект поставки | Шнур питания (1), измерительный кабель GTL-101 (1), измерительный кабель GTL-110 (1) | |
| Опции | Термостатированный опорный генератор ОСХО (10-7) | |
