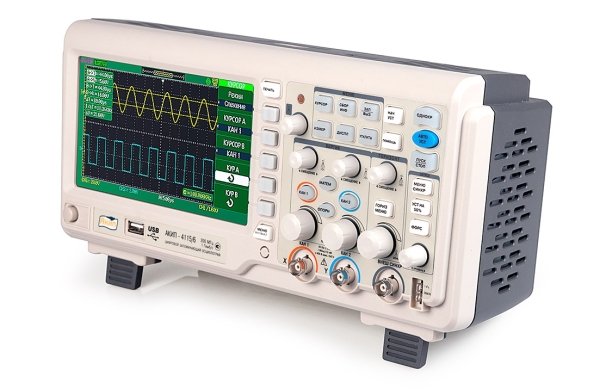

Цифровой осциллограф АКИП-4115/3

Артикул: 1-7368

• Количество каналов: 2
• Полоса пропускания 25, 40, 60, 100, 150, 200 МГц
• Макс. частота дискретизации 2 ГГц – АКИП-4115/6, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
• Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1); 5 кБ (АКИП-4115/6)
• Интерполяция: Sin X/х, линейная
• 5 функций математики: сложение, вычитание, умножение, деление, БПФ придлине памяти 1кБ; усреднение (4 /16…128/ 256)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Автоматические (до 32-х параметров) и курсорные ?-измерения
• Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
• Режимы: «покадровой» регистрации осциллограмм (запись ивоспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
• Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблоновдопускового контроля, выход сигнала «Годен/негоден»
• Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
• Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
• Интерфейс: USB 2.0 для управления и записи данных (2), RS-232


• Количество каналов: 2
• Полоса пропускания 25, 40, 60, 100, 150, 200 МГц
• Макс. частота дискретизации 2 ГГц – АКИП-4115/6, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
• Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1); 5 кБ (АКИП-4115/6)
• Интерполяция: Sin X/х, линейная
• 5 функций математики: сложение, вычитание, умножение, деление, БПФ придлине памяти 1кБ; усреднение (4 /16…128/ 256)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Автоматические (до 32-х параметров) и курсорные ?-измерения
• Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
• Режимы: «покадровой» регистрации осциллограмм (запись ивоспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
• Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблоновдопускового контроля, выход сигнала «Годен/негоден»
• Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
• Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
• Интерфейс: USB 2.0 для управления и записи данных (2), RS-232

Технические данные :

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ 4115/3 4115/6
КАНАЛ
ВЕРТИКАЛЬНОГО
ОТКЛОНЕНИ
Число каналов 2 2
Полоса пропускания (-3 дБ) 0…60МГц 0…200МГц
Коэф. отклонения (К
откл.
)
2 мВ/дел…10 В/дел
Погрешность уст. К
откл
± 3%
Время нараст. (не более) 5,8 нс 1,8 нс
Входной импеданс 1 МОм/17 пФ
Макс. вх. напряжение 400 В пик-пик (х10); кат
Связь по входу Открытый, закрытый, земля
Коэффициент деления 1х, 10х, 100х, 1000х
СИНХРОНИЗАЦИЯ Источники синхросигнала Каналы 1, 2, внешний
Режимы запуска развертки Автоколебательный, ждущий
Виды синхронизации Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно
(ALT)
АНАЛОГО-
ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ







 Разрешение по вертикали   8 бит
 Макс. частота
дискретизации
 1 ГГц – 1 канал, 500 МГц – 2 канала  2 ГГц – 1
канал, 1
ГГц – 2
канала
 Эквив. частота дискретиз  50 ГГц на канал
 Объем памяти на канал
 - быстрая память  20 кБ (40 кб при объед. каналов)  5 кБ
 - длинная память  1 МБ (2 МБ при объед. каналов)  -
 Режимы сбора данных



 Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс,
накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
КУРСОРНЫЕ
ИЗМЕРЕНИЯ

 Режимы   ручной, автоизмерения, слежение (трэк)
 Виды измерений   U; T; 1/T
АВТОМАТИЧЕСКИЕ
ИЗМЕРЕНИЯ


 По вертикали   Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий»
 По горизонтали   Частота; период; время нарастания и спада; +/- ширина импульса, +/-
скважность, фаза
 Измерение задержки   8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
 ДОПОЛНИТЕЛЬНЫЕ
ВОЗМОЖНОСТИ


 Интерфейс   На передней панели: USB для сохранения данных на задней панели:
USB для дистанционного управления
 Математика   Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб),
цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
 Документирование
результатов
  Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов
допуск. контроля. Регистрация в память до 2500 кадров с регулируемой
скоростью записи и воспроизведения.
 ОБЩИЕ ДАННЫЕ




 ЖК-дисплей   TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
 Напряжение питания   100…240 В (? 10 %), 50 Гц
 Габаритные размеры   339 × 148 × 110 мм
 Масса   2,4 кг
 Комплект поставки   Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1),
ПО EasyScope3.0/АКИП (1CD)
