Осциллографы: назначение, виды, сферы применения, преимущества и недостатки



Осциллографы – это специализированные приборы, предназначенные для визуализации и анализа электрических сигналов. Они позволяют наблюдать форму сигнала, измерять его параметры (амплитуду, частоту, длительность, фазу) и диагностировать неисправности в электронных схемах. Осциллографы являются незаменимыми инструментами в электронике, радиотехнике, телекоммуникациях и других областях, где требуется точный анализ электрических процессов. Благодаря своей универсальности и функциональности, они нашли широкое применение как в профессиональной, так и в образовательной среде.



Назначение осциллографов



Основная задача осциллографа – отображение электрического сигнала в графическом виде, что позволяет визуально оценить его форму и параметры. Это особенно важно для анализа сложных сигналов, диагностики неисправностей и настройки электронных устройств. Осциллографы используются для:

- Наблюдения за изменением сигналов в реальном времени.

- Измерения амплитуды, частоты, длительности и других параметров сигналов.

- Диагностики неисправностей в электронных схемах.

- Исследования переходных процессов и временных характеристик сигналов.

- Сравнения нескольких сигналов и анализа их взаимодействия.



Осциллографы также применяются для тестирования и калибровки оборудования, что делает их важным инструментом в разработке и производстве электронных устройств.



Виды осциллографов



Осциллографы классифицируются по принципу работы, функциональным возможностям и области применения. Рассмотрим основные виды:

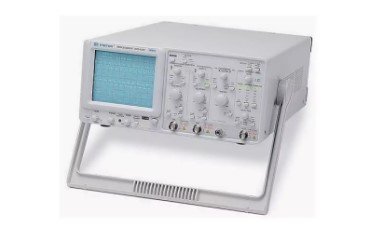

1. Аналоговые осциллографы

Эти приборы используют электронно-лучевую трубку (ЭЛТ) для отображения сигналов. Они отличаются простотой, надежностью и наглядностью, но имеют ограниченную функциональность по сравнению с цифровыми моделями. Аналоговые осциллографы до сих пор используются в образовательных целях и для работы с аналоговыми сигналами.



2. Цифровые осциллографы

Современные устройства, которые преобразуют аналоговый сигнал в цифровой формат для последующей обработки и анализа. Они обладают широкими возможностями, такими как сохранение данных, автоматические измерения и расширенный анализ сигналов. Цифровые осциллографы широко применяются в профессиональной среде.



3. Стробоскопические осциллографы

Эти приборы используются для исследования высокочастотных сигналов. Они работают по принципу стробирования, что позволяет визуализировать сигналы с частотами, превышающими полосу пропускания осциллографа.

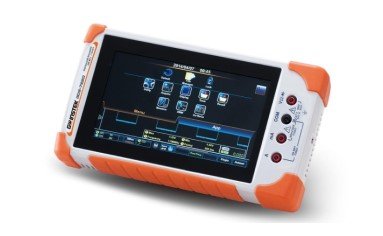

4. Портативные осциллографы

Компактные устройства, предназначенные для использования в полевых условиях. Они удобны для оперативной диагностики и ремонта оборудования.

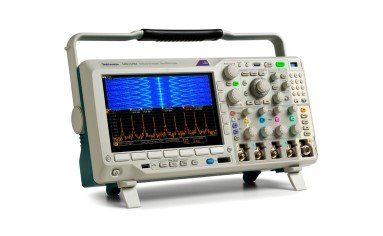

5. Многофункциональные осциллографы

Эти приборы сочетают в себе функции осциллографа, мультиметра, генератора сигналов и других измерительных устройств. Они универсальны и применяются для комплексного анализа.

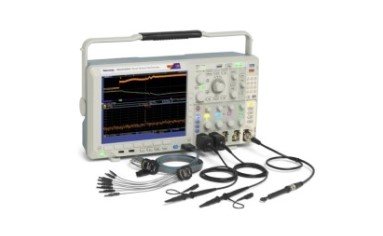

6. Осциллографы смешанных сигналов (MSO)

Эти устройства позволяют одновременно анализировать аналоговые и цифровые сигналы. Они широко используются в разработке и тестировании цифровых устройств.



Сферы применения осциллографов



Осциллографы нашли применение в различных областях, где требуется анализ электрических сигналов. Основные сферы их использования:



1. Электроника и радиотехника

В разработке и ремонте электронных устройств осциллографы используются для диагностики схем, измерения параметров сигналов и поиска неисправностей. Они особенно полезны при работе с аналоговыми и цифровыми сигналами.



2. Телекоммуникации

В телекоммуникационных системах осциллографы применяются для анализа сигналов, передачи данных и диагностики оборудования. Они помогают выявлять искажения и помехи в сигналах.



3. Автомобильная промышленность

В автомобилях осциллографы используются для диагностики электронных систем, таких как системы зажигания, датчики и блоки управления. Они помогают выявлять неисправности и оптимизировать работу систем.



4. Научные исследования

В физике, химии и других науках осциллографы применяются для изучения электрических процессов, измерения характеристик сигналов и проведения экспериментов.



5. Образование

Осциллографы широко используются в учебных заведениях для обучения студентов основам электроники и радиотехники. Они наглядно демонстрируют принципы работы электрических цепей.



6. Промышленность

В промышленных условиях осциллографы применяются для контроля работы оборудования, диагностики неисправностей и оптимизации процессов.



7. Медицинская техника

В медицинских устройствах, таких как кардиографы и томографы, осциллографы используются для анализа сигналов и контроля работы оборудования.



Преимущества осциллографов



Осциллографы обладают рядом преимуществ, которые делают их важным инструментом в различных областях:

- Возможность визуализации сигналов в реальном времени.

- Высокая точность измерений параметров сигналов.

- Широкий диапазон частот, что делает их универсальными для работы с различными сигналами.

- Возможность сохранения и анализа данных (в цифровых моделях).

- Удобство использования и интерпретации результатов.



Недостатки осциллографов



Несмотря на свои преимущества, осциллографы имеют и некоторые недостатки:

- Высокая стоимость, особенно для моделей с расширенными функциями.

- Сложность настройки и эксплуатации, требующая специальных знаний.

- Ограниченная полоса пропускания у аналоговых моделей.

- Громоздкость и большой вес у стационарных моделей.

- Чувствительность к внешним воздействиям, таким как вибрации и температура.



Заключение



Осциллографы – это незаменимые инструменты для анализа электрических сигналов, которые нашли применение в самых разных областях. От простых аналоговых моделей до сложных цифровых устройств – они позволяют точно измерять параметры сигналов, диагностировать неисправности и оптимизировать работу электронных систем. Благодаря своей универсальности и функциональности, осциллографы остаются важным элементом в современной инженерии и технологиях. С развитием цифровых технологий они становятся все более точными, компактными и доступными, что расширяет их применение и повышает их значимость в современном мире.
