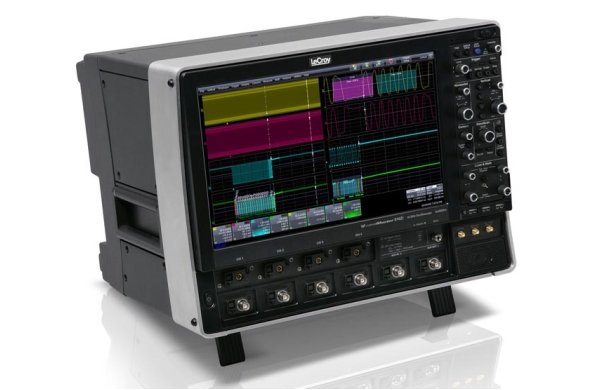

Цифровой осциллограф LeCroy SDA 806Zi-A

Артикул: 1-14405

• Кол-во каналов: 4 канала
• Полоса пропускания: 6 ГГц
• Частота дискретизации (на канал / при объедин.): 40 ГГц / 80 ГГц - опция
• Память (на канал / при объедин.): 20 / 20, до 256 Мбайт - опция




Цифровой осциллограф LeCroy SDA 806Zi-A


Осциллограф цифровой (анализатор сигналов) 4 канала, полоса пропускания 6 ГГц, частота дискретизации 40 ГГц на канал (эквивалентная 200 ГГц), память 32 Мб/канал (опции до 64/ 128/ 256 Мб), сенсорный ЖК экран 15.3, входные сопротивления 50 Ом и 1 МОм, выход восстановленной тактовой частоты, выход данных. Тип входов: BNC/ SMA 3,5 (по 4 шт)


Самая большая в мире полоса пропускания и высочайшая производительность среди осциллографов реального времени. WaveMaster 8 Zi-A сочетает в себе самую высокую в мире полосу пропускания (45 ГГц) и самую высокую частоту дискретизации (120 ГГц), исключительную достоверность и целостность сигнала, в 4-х канальном режиме обеспечивает дискретизацию 40 ГГц/кан.

Все модели осциллографов от 4 ГГц до 45 ГГц имеют возможность увеличения полосы пропускания, что позволяет всегда соответствовать наивысшим современным стандар- там исследования высокоскоростных сигналов.

Архитектура потоковой обработки X-Stream™ II увеличивает быстродействие процессов сбора информации, мгновенный отклик осциллографа, ускоряет обработку и анализ данных на максимальной длине памяти от 10 до 100 раз, повышает скорость пере- дачи данных в 20 раз.

Сочетание разнообразных и гибких инструментов анализа в осциллографах WaveMaster 8 Zi-A обеспечивает непревзойденные возможности по отладке схем, проверке соответствия стандартам и анализу электронных устройств.


Основные преимущества и возможности:

• Лидер в области цифровых осциллографов – полоса пропускания 45 ГГц, частота дискретизации 120 Гвыб/с, длина памяти до 768 МБ.
• Частота дискретизации 40 ГГц (на 4-х вх. каналах).
• Самый широкий в мире обновляемый диапазон полос пропускания (4 – 45 ГГц) обеспечивает наилучшее инвестирование денежных средств на перспективу.
• Сверхнизкий порог шума джиттера (125 фс с.к.з.), характеризуется высокой стабильностью на длительном интервале сбора.
• Второе поколение интегральных сборок обеспечивают улучшение шумовых характеристик на 25%
• 39 см широкоформатный WXGA цветной сенсорный экран высокого разрешения 1280 × 768
• Потоковая архитектура Х-Stream II с пропускной способностью в 10-20 раз быстрее, чем в других осциллографах.
• Высочайшая производительность «осциллограф + пробник»
• Исключительные возможности анализа систем последовательной передачи данных с применением пакета SDA II, обеспечивающего большие возможности разложения джиттера на составные части и последующего анализа на всей длине записи
• Расширенный набор функций Eye Doctor™ II для восстановления целостности сигнала в реальном масштабе времени для обеспечения достоверных измерений посредством компенсации и эмуляции характеристик на полной длине записи.
• Богатейший набор инструментов измерений, математических функции и ресурсов анализа.
• Высокая скорость передачи данных от осциллографа к компьютеру до 325 МБ/с при использовании LeCroy Serial Interface Bus (LSIB-опция).
• Широкий перечень типов синхронизации по последовательности (более 14 типов) позволяет глубоко и системно проникнуть в структуру сигнала.
• Переключаемые входы 50 Ом и 1 МОм (для входов ProLink/ ProBus) во всех моделях для большего удобства в работе – никаких дополнительных адаптеров и внешних усилителей для пробников.




Модель Кол-во
каналов

Полоса
пропускания

Частота дискретизации
(на канал / при объедин.)*
Память
(на канал / при объедин.)*
SDA 845Zi-A 4 канала 45 ГГц 80 ГГц / 120 ГГц 60 / 60, до 768 Мбайт - опция
SDA 830Zi-A 4 канала 30 ГГц 40 ГГц / 80 ГГц 40 / 40, до 512 Мбайт - опция
SDA 825Zi-A 4 канала 25 ГГц 40 ГГц / 80 ГГц 40 / 40, до 512 Мбайт - опция
SDA 820Zi-A 4 канала 20 ГГц 40 ГГц / 80 ГГц 20 / 20, до 256 Мбайт - опция
SDA 816Zi-A 4 канала 16 ГГц 40 ГГц / 80 ГГц - опция 20 / 20, до 256 Мбайт - опция
SDA 813Zi-A 4 канала 13 ГГц 40 ГГц / 80 ГГц - опция 20 / 20, до 256 Мбайт - опция
SDA 808Zi-A 4 канала 8 ГГц 40 ГГц / 80 ГГц - опция 20 / 20, до 256 Мбайт - опция
SDA 806Zi-A 4 канала 6 ГГц 40 ГГц / 80 ГГц - опция 20 / 20, до 256 Мбайт - опция
SDA 804Zi-A 4 канала 4 ГГц 40 ГГц / 80 ГГц - опция 20 / 20, до 256 Мбайт - опция

* Для моделей WM (SDA) 816Zi-A, 813Zi-A, 808Zi-A, 806Zi-A, 804Zi-A объединение каналов для удвоения длины памяти и частоты дискретизации - опциональная возможность



ОПЦИИ РАСШИРЕНИЯ ПАМЯТИ
 WM8ZI-S-32 Расширение памяти до 32 Мб/канал для серии WaveMaster 8 Zi-A
 WM8ZI-M-64 Расширение памяти до 64 Мб/канал для серии WaveMaster 8 Zi-A
 WM8ZI-L-128 Расширение памяти до 128 Мб/канал для серии WaveMaster 8 Zi-A
 WM8ZI-VL-256 Расширение памяти до 256 Мб/канал для серии WaveMaster 8 Zi-A
 SDA8ZI-M-64 Расширение памяти до 64 Мб/канал для серии SDA 8 Zi-A
 SDA8ZI-L-128 Расширение памяти до 128 Мб/канал для серии SDA 8 Zi-A
 SDA8ZI-VL-256 Расширение памяти до 256 Мб/канал для серии SDA 8 Zi-A
ОПЦИЯ УВЕЛИЧЕНИЯ ЧАСТОТЫ ДИСКРЕТИЗАЦИИ
 WM8ZI-2X80GS Увеличение частоты дискретизации до 80 ГГц на 2 каналах для осциллографов серий
WaveMaster/SDA/DDA 8 Zi и 8Zi-A (не доступна для 820Zi, 825Zi/Zi-A, 830Zi/Zi-A, 845Zi-A)
ОПЦИИ СИНХРОНИЗАЦИИ И ДЕКОДИРОВАНИЯ ПРОТОКОЛОВ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ
 WM8ZI-14GBIT-80B-8B10B-TD 80-bit NRZ and 8b/10b Serial Trigger (up to 14.1 Gb/s). Also includes 8b/10b Decode.
 WM8ZI-1553 TD Пакет для синхронизации и декодирования протоколов MIL-STD-1553
 WM8ZI-64B66B D Опция декодирования 64b66b
 WM8ZI-8B10B D Опция декодирования последовательных сигналов 8b/10b (протоколы PCIe, PCIe 2.0, SAS, SATA, XAUI
или задание пользовательских протоколов 8b/10b)
 WM8ZI-ARINC429BUS DSYMBOLIC Опция декодирования шины ARINC 429
 WM8ZI-AUDIOBUS TD Пакет для синхронизации и декодирования протоколов AudioBus
 WM8ZI-AUDIOBUS TDG Пакет для синхронизации и декодирования протоколов AudioBus trigger, пакет графического анализа
 WM8ZI-CANBUS TD Пакет для синхронизации и декодирования протоколов шины CAN
 WM8ZI-CANBUS TDM Пакет для синхронизации, декодирования и измерений параметров протоколов шины CAN
 WM8ZI-DIGRF3GBUS D Пакет для декодирования протоколов шины DigRF 3G
 WM8ZI-DIGRFV4BUS D Пакет для декодирования протоколов шины DigRF V4
 WM8ZI-DPHYBUS D Пакет для декодирования протоколов шины MIPI D-PHY CSI-2, DSI
 WM8ZI-DPHYBUS DP Опция декодирования и тестирования физического уровня шины MIPI D-PHY CSI-2, DSI
 WM8ZI-EMB Пакет для синхронизации и декодирования протоколов встраиваемых систем, включает: I2C TD, SPI TD, UART TD
 WM8ZI-ENET10GBUS D Опция декодирования ENET 10G
 WM8ZI-FCBUS D Опция декодирования FibreChannel
 WM8ZI-FLEXRAYBUS TD Пакет для синхронизации и декодирования протоколов шины FlexRay
 WM8ZI-FLEXRAYBUS TDP Пакет для синхронизации, декодирования и тестирования физического уровня протоколов шины FlexRay
 WM8ZI-HSPT Опция синхронизация для высокоскоростных потоков данных (50 Мб/с …3,125 Гб/с;
для осциллографов с полосой пропускания 4 - 6 ГГц)
 WM8ZI-I2CBUS TD Пакет для синхронизации и декодирования протоколов шины I2C
 WM8ZI-LINBUS TD Пакет для синхронизации и декодирования протоколов шины LIN
 WM8ZI-MPHYBUS D Опция декодирования шины MIPI M-PHY
 WM8ZI-MPHYBUS DP Опция декодирования и тестирование физического уровня шины MIPI M-PHY
 WM8ZI-PROTOBUS MAG Опциональный пакет расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232,
CAN, LIN, FlexRay, D-PHY, DigRF 3G и MIL-STD-1553. Обеспечивает восстановление данных, возможность
привязки их к меткам времени и другие функции. Измерения: 5 временных параметров, 3 специальных
измерения в шинах, 2 инструмента декодирования сообщений последовательных цифровых данных и
наложения их на исходный аналоговый сигнал. Возможность выполнить статистический анализ, обработку
и представление данных. Быстрая настройка, фильтрация по условиям, высокая точность измерений.
PROTObus MAG предлагает единственную в отрасли возможность графического отображения декодированного
 сигнала и передаваемых в нём сообщений на исходном аналоговом сигнале (построение гистограмм).
 WM8ZI-PROTOSYNC Пакет расширенной поддержки декодирования и анализа PCI Express Gen1/2/3, USB 2.0/3.0, SAS, SATA и
Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2bus D, USB3bus D, SASbus D,
SATAbus D, and FCbus D). ProtoSync при анализе сообщений протокола передачи совмещает физический
уровень сигнала, логический уровень транзакций, примечания декодированных данных и табличную информацию.
 WM8ZI-PROTOSYNC-BT Пакет расширенной поддержки декодирования и анализа PROTOSYNC,
включая программное обеспечение контроля скорости передачи
 WM8ZI-SASBUS D Опция декодирования SAS
 WM8ZI-SATABUS D Пакет для декодирования протоколов SATA, поддержка SATA 1, 2, 3.
 WM8ZI-SPIBUS TD Пакет для синхронизации и декодирования протоколов шины SPI
 WM8ZI-UART-RS232BUS TD Пакет для синхронизации и декодирования протоколов шины UART и RS232
 WM8ZI-USB2BUS D Пакет для декодирования протоколов USB2.0
 WM8ZI-USB2-HSICBUS D Опция декодирования USB протоколов
 WM8ZI-USB3BUS D Пакет для декодирования протоколов USB3.0, обеспечивается поддержка USB 3.0, 2.0, 1.x
 WM8ZI-PCIEBUS D Пакет для декодирования протоколов PCI Express (Gen 1.x, 2.0, and 3.0)
ОПЦИИ СИНХРОНИЗАЦИИ ОСЦИЛЛОГРАФОВ
 ZI-8CH-SYNCH Аппаратная опция для платформы 8 Zi-A с целью объединения систем сбора данных 2-х осциллографов.
Обеспечивает увеличение частоты дискретизации в случае анализа широкополосного сигнала или числа
входов (до 8 каналов) при отладке многоканального устройства.
 АППАРАТНЫЕ ОПЦИИ МОДЕРНИЗАЦИИ
 WM8ZI-160GB-RHD-02 Дополнительный переносной диск ёмкостью 160 ГБ. Включает ОС Windows 7, осциллографическую оболочку.
 WM8ZI-500GB-HD Увеличение стандартного объёма HDD до 500 ГБ
 WM8ZI-500GB-RHD-02 Дополнительный диск ёмкостью 500 ГБ. Включает ОС Windows 7, осциллографическую оболочку.
 ОПЦИИ ТЕСТИРОВАНИЯ НА СООТВЕТСТВИЕ СТАНДАРТАМ
 QPHY-LPDDR2 Опция тестирования на соответствие стандартам интерфейса LPDDR2
 QPHY-SFI Опция тестирования на соответствие стандартам SFI
 WM8ZI-ET-PMT Пакет масок сигналов электросвязи
 QPHY-DDR2 Опция тестирования на соответствие стандартам памяти DDR2
 QPHY-DDR3 Опция тестирования на соответствие стандартам памяти DDR3
 QPHY-DISPLAYPORT Дополнительное программного обеспечения для осциллографов серии WaveMaster 8 Zi/SDA 8 Zi для
автоматического тестирования на соответствие стандартам версии 1.1 DisplayPort. Требуется опция
SDA II и не менее 20 МБ памяти (только для WavePro 8Z).
 QPHY-ENET Опция тестирования на соответствие стандартам Ethernet 10/100/1000BT
 QPHY-HDMI Опция тестирования на соответствие стандартам HDMI, требуется опция SDA II для WavePro 8Zi
 QPHY-MIPI-DPHY Опция тестирования на соответствие стандартам MIPI-DPHY
 QPHY-PCIE Опция тестирования на соответствие стандартам PCIe Gen1, Gen2; требуется опция SDA II и
не менее 20 МБ памяти только для WavePro 8Zi
 QPHY-PCIE3 Опция тестирования на соответствие стандарту PCIe 3.0; требуется опция Eye Dr II и SDA II (только для WaveMaster 8 Zi)
 QPHY-SAS2 Опция тестирования на соответствие стандарту SAS2 (1,5 Гб/с, 3,0 Гб/с и 6,0 Гб/с)
 QPHY-SATA-TSG-RSG Опция тестирования на соответствие стандартам SATA (PHY, TSG, OOB и OOB); требуется опция Eye Dr II,
кроме того для WaveMaster 8 Zi еще необходимы опция SDA II и не менее 20 МБ памяти.
 QPHY-USB Опция тестирования на соответствие стандарту USB 2.0
 QPHY-USB3-TX-RX Опция тестирования соответствия стандарту USB3.0; требуется опция Eye Dr II, кроме того для
WaveMaster 8 Zi еще необходимы опция SDA II и не менее 20 МБ памяти.
 QPHY-UWB Измерение и оценка на соответствие сверхширокополосных систем передачи (WiMedia UWB)
 TF-ENET-B Тестовая площадка для анализа 10/100/1000BaseT Ethernet
 TF-ET Набор адаптеров для согласования входа осциллографа и телекоммуникационной аппаратуры,
включает в себя сопротивление несимметричное 75 Ом и симметричные сопротивления 100 и 120 Ом
 TF-HDMI-3.3V Тестовая площадка HDMI Pull-Up Terminator
 TF-HDMI-3.3V-QUADPAK Набор из 4 тестовых площадок HDMI Pull-Up Terminator
 TF-SATA-C Измерительная площадка для выполнения теста на соответствие стандарту SATA (1,5 Гб/с, 3,0 Гб/с 6,0 Гб/с)
для WavePro 7 Zi-A требуется наличие установленной опции SDA II и не менее 20 MБ памяти
 TF-SATA-C-KIT Комплект в составе измерительной площадки TF-SATA-C и принадлежностей для выполнения теста на соответствие стандарту SATA
 TF-USB-B Тестовая площадка для анализа на соответствие стандартам USB 2.0
 TF-USB3 Тестовая площадка для анализа на соответствие стандартам USB 3.0
ОПЦИИ АНАЛИЗА ПОТОКА ПОСЛЕДОВАТЕЛЬНЫХ ДАННЫХ
 WM8ZI-SDAIII Пакет для анализа систем последовательной передачи данных, измерений джиттера и параметров глазковых диаграмм
 WM8ZI-CBL-DE-EMBED Опция для устранения эффекта влияния соединительных кабелей (пробников, тестовых площадок),
приводящего к искажениям с ростом частоты сигнала. Опция программного моделирования позволяет
пользователю легко скомпенсировать эти факторы в таблице ослабления или ввести константы затухания,
которые нормируются изготовителем кабеля или аксессуаров. Эти функции являются стандартными во всех
моделях анализаторов SDA и включены в пакет Eye Doctor II.
 WM8ZI-EYEDRII Пакет инструментов для быстрого анализ «глазковых» диаграмм. Достоверные измерения сигналов
последовательной передачи , в т.ч. новых поколений стандартов, за счёт устранения влияния подключенных
адаптеров и переходников. Восстановление целостности сигнала в реальном масштабе времени (внесение
предискажений и программное выравнивание АЧХ на приеме), эмуляция АЧХ приемника на всей длине записи.
Создание любой комбинации предыскажений, моделирование виртуальных пробников в любой точке схемы.
 WM8ZI-SDM Пакет масок последовательной передачи данных, используется для построения глазковых диаграмм
ЛОГИЧЕСКИЕ ПРОБНИКИ MS
 MS-250 логический пробник, макс. тактовая частота входных сигналов 250 МГц,
частота дискретизации до 1 ГГц, память 10 Мб/канал, 18 каналов
 MS-500 логический пробник, макс. тактовая частота входных сигналов 500 МГц,
частота дискретизации до 2 ГГц, память 50 Мб/канал, 18 каналов
 MS-500-36 логический пробник, макс. тактовая частота входных сигналов 250(36 каналов)/500 МГц
(18 каналов), частота дискретизации до 1ГГц/2 ГГц, память 25 Мб/50 Мб на канал
 WM8ZI-MSO-EMB Пакет для синхронизации и декодирования протоколов встраиваемых систем, включает:
I2C TD, SPI TD, UART TD и логический пробник MS-500-36
АКСЕССУАРЫ ДЛЯ ЛОГИЧЕСКИХ ПРОБНИКОВ MS
 PK400-1 Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 2,54 мм.
 PK400-2 Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 1 мм.
 PK400-3 Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 0,2 мм.
ОПЦИИ АНАЛИЗА ПАРАМЕТРОВ СИСТЕМ ХРАНЕНИЯ ДАННЫХ
 WM8ZI-AORM Пакет измерения параметров оптических приводов
 WM8ZI-DDA Пакет для анализа параметров приводов HDD
 WM8ZI-DDM2 Пакет для измерения параметров приводов HDD
АНАЛИЗ МОЩНОСТИ
 WM8ZI-PMA2 Пакет для измерения и анализа мощности
АНАЛИЗ ДЖИТТЕРА
 WM8ZI-JITKIT Опция анализа джиттера, анализ и одновременное представление статистических, спектральных и временнх данных.
ОПЦИЯ ЦИФРОВЫХ ФИЛЬТРОВ
 WM8ZI-DFP2 Опция DFP2 обеспечивает создание цифровых фильтров с программируемыми характеристиками для обработки
полученных осциллограмм с выводом результата фильтрации на экран осциллографа. Опция обеспечивает
создание следующих фильтров: Фильтр НЧ; Фильтр ВЧ; Полосовой фильтр; Режекторный фильтр; Косинус фильтр
ФНЧ; Обратно-квадратичный косинус фильтр ФНЧ; Гауссов фильтр; Фильтр с бесконечной импульсной характеристикой
(БИХ); С заданными пользователем характеристиками; Многодиапазонный фильтр.
ДРУГИЕ ПРОГРАММНЫЕ ОПЦИИ
 WM8ZI-EMC Опция измерения ЭМС импульсов
 WM8ZI-SPECTRUM Опция анализатора спектра и расширенного БПФ
УДАЛЕННОЕ УПРАВЛЕНИЕ
 GPIB-2 Опция GPIB для осциллографов LeCroy.
РАЗНОЕ
 LSIB-1 Интерфейсная плата вывода цифровых данных PCIe Gen1 x4
 ZI-EXTDISP-15 Опция второго 15.4 WXGA дисплея, включает кабели, крепление и ПО
 ZI-FRONTPANEL Съёмная передняя панель управления для осциллографов WavePro 7Zi-A и WaveMaster 8Zi-A
 ZI-FRONTPANEL-4CH Съёмная передняя панель 4 канала управления для осциллографов WavePro 7Zi-A и WaveMaster 8Zi-A
ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ (>10 ГГЦ)
 D1305-A Дифференциальный ВЧ пробник серии WaveLink, полоса пропускания 13 ГГц, время нарастания 33 пс (10–90%),
шум 2,9 мВскз (25 нВ/нГц). Вх. динам. диапазон 1,6 Вpk-pk/ ±800 мВ, вх. динам. диапазон (с общей землей) ±4 В.
Диапазон смещения вх. напряжения (дифф. режим) ±2,5 В, предельное Uвх ±10 В, коэффициент ослабления 2,5.
Входное сопротивление 1 кОм (дифф. режим)/ 100 кОм (режим «с общей землей»), вх. нагрузка (ВЧ) 175 Ом (мин.).
Состав: усилитель, 2 провода с наконечником (для впаивания в цепь), гасящие резисторы (10 шт), зажимы и
фиксаторы для закрепления наконечников и усилителя, защитный футляр
 D1305-A-PS Полный комплект измерительных аксессуаров для измерения сигнала в полосе пропускания до 13 ГГц,
вклчает дифференциальный ВЧ пробник D1305, позиционер и измерительную платформу WL-PLINK-A
 D1605-A Дифференциальный ВЧ пробник 16 ГГц/1,6 Впик-пип, +/-2,5 В постоянное смещение, +/-4 В общее.
Включает 2 соединительных провода для припаивания D1x05-SI, 10 резисторов, защитный кейс,
2 поддерживающих зажима для наконечника
 D1605-A-PS Полный комплект измерительных аксессуаров для полосы пропускания до 16 ГГц, вклчает дифференциальный
ВЧ пробник D1605, позиционер и измерительную платформу WL-PLINK-A
 D2005-A Дифференциальный ВЧ пробник серии WaveLink, полоса пропускания 20 ГГц, время нарастания 20 пс (10–90%),
шум 3,5 мВскз (25 нВ/нГц). Входной динамический диапазон 1,6 Вpk-pk/ ±800 мВ, вх. динам. диапазон (с общей землей) ±4 В.
Диапазон смещ. вх. напряжения (дифф. режим) ±2,5 В
 D2005-A-PS Полный комплект измерительных аксессуаров для полосы пропускания до 20 ГГц, вклчает дифференциальный
ВЧ пробник D2005, позиционер и измерительную платформу WL-PLINK-A
 D2505-A Дифференциальный ВЧ пробник серии WaveLink, полоса пропускания 25 ГГц, время нарастания 17,5 пс (10–90%),
шум 3,1 мВскз (25 нВ/нГц). Вх. динам. диапазон 1,6 Вpk-pk/ ±800 мВ, вх. динам. диапазон (с общей землей) ±4 В.
Диапазон смещ. вх. напряжения (дифф. режим) ±2,5 В
 D2505-A-PS Полный комплект измерительных аксессуаров для полосы пропускания до 25 ГГц, вклчает дифференциальный
ВЧ пробник D2505, позиционер и измерительную платформу WL-2.92MM
 D11000PS Дифференциальный ВЧ пробник, полоса пропускания 11 ГГц
 D13000PS Дифференциальный ВЧ пробник, полоса пропускания 13 ГГц
ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ 3 - 6 ГГЦ
 D300A-AT Наконечник для дифференциального пробника, полоса пропускания 3 ГГц, изменяемое расстояние
между контактами (работает только совместно с усилителем WL-Pbus 4 ГГц)
 D410 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 2,5 В
(для полного комплекта необходим WL-Pbus 4 ГГц)
 D410-PT Модуль дифференциального пробника-усилителя WaveLink D410 c системой позиционирования,
разъемProBus 4 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц)
 D420 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 5 В
(для полного комплекта необходим WL-Pbus 4 ГГц)
 D420-PT Модуль дифференциального пробника-усилителя WaveLink D420 c системой позиционирования,
разъемProBus 4 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц)
 D310 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 3,5 ГГц, 2,5 В
(для полного комплекта необходим WL-Pbus 4 ГГц)
 D320 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 3,5 ГГц, 5 В
(для полного комплекта необходим WL-Pbus 4 ГГц)
 D610 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 2,5 В
 D620 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 5 В
 D310-PT Модуль дифференциального пробника-усилителя WaveLink D310 c системой позиционирования,
разъемProBus 3,5 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus)
 D320-PT Модуль дифференциального пробника-усилителя WaveLink D320 c системой позиционирования,
разъемProBus 3,5 ГГц, 5 В (для полного комплекта необходим WL-Pbus)
 D500PT Модуль дифференциального пробника-усилителя WaveLink D500PT c системой позиционирования 5 ГГц, 4,8 В с разъемом ProLink
 D610-PT Модуль дифференциального пробника-усилителя WaveLink D610 с системой позиционирования, разъем ProLink 6 ГГц, 2,5 В
 D620-PT Модуль дифференциального пробника-усилителя WaveLink D620 с системой позиционирования, разъем ProLink 6 ГГц, 5 В
 D600A--AT Наконечник для дифференциального пробника WaveLink, полоса пропускания 6 ГГц, изменяемое расстояние между контактами
(работает только совместно с усилителем WL-Plink 6 ГГц)
ПЛАТФОРМЫ ДЛЯ ПРОБНИКОВ
 WL-PBUS Усилитель для дифференциальных пробников с разъёмом ProBus, полоса пропускания до 4 ГГц.
Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника
 WL-PLINK Усилитель для дифференциальных пробников с разъёмом ProLink, полоса пропускания от 4 ГГц до 6 ГГц.
Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника
 WL-PLINK-A Усилитель для дифференциальных пробников WaveLink с разъёмом ProLink, полоса пропускания 13 ГГц - 20 ГГц.
Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника.
 WL-2.92MM Усилитель для дифференциальных пробников WaveLink с разъёмом 2,92 мм, полоса пропускания >=20 ГГц.
Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника.
 LPA-2.92 Переходник между разъёмом ProLink и 2,92 мм
ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ ДО 1,5 ГГЦ
 AP033 Дифференциальный активный пробник 500 МГц
 AP034 Дифференциальный активный пробник 1 ГГц
АКТИВНЫЕ ПРОБНИКИ
 ZS1000 Активный высокоомный пробник с полосой пропускания 1 ГГц, 9 пФ
 ZS1000-QUADPAK Набор из 4 пробников ZS 1000
 ZS1500 Активный высокоомный пробник с полосой пропускания 1,5 ГГц, 9 пФ
 ZS1500-QUADPAK Набор из 4 пробников ZS1500
 ZS2500 Активный высокоомный пробник с полосой пропускания 2,5 ГГц, 1 МОм, 0,9 пФ
 HFP2500 Активный пробник с полосой пропускания 2,5 ГГц, 0,7 пФ, коэффициент деления 10:1
ДИФФЕРНЦИАЛЬНЫЕ УСИЛИТЕЛИ ДО 500 МГЦ
 DA1855A Диффернциальный усилитель с прецизионным источником напряжения, 1 канал, полоса пропускания 100 МГц
 DA1855A-PR2 Диффернциальный усилитель с прецизионным источником напряжения, 2 канала, полоса пропускания 100 МГц
ПРОБНИКИ ДЛЯ ДИФФЕРЕНЦИАЛЬНЫХ УСИЛИТЕЛЕЙ
 DXC100A Пассивные дифференциальные пробники 250 МГц, коэфициент деления ?100 или ?10
 DXC200 Пассивные дифференциальные пробники 50 МГц
 DXC-5100 Дифференциальные пробники 250 МГц, 10 МОм, 2,75 пФ, коэффициент деления 100:1
 DA101 Пассивный аттенюатор 10:1, 1 МОм, используется только с дифференциальными усилителями DA
ВЫСОКОВОЛЬТНЫЕ ПРОБНИКИ
 PPE1.2KV Высоковольтный пассивный пробник 10:1/100:1, 200/300 МГц, 50 МОм, 600 В/1200 В
 PPE2KV Высоковольтный пассивный пробник 100:1, 400 МГц 50 МОм
 PPE4KV Высоковольтный пассивный пробник 100:1 400 МГц, 50 МОм
 PPE5KV Высоковольтный пассивный пробник 100:1 400 MГц 50 Мом
 PPE6KV Высоковольтный пассивный пробник 1000:1, 400 МГц
ВЫСОКОВОЛЬТНЫЕ ДИФФЕРНЦИАЛЬНЫЕ ПРОБНИКИ
 AP031 Дифференциальный активный пробник 15 МГц, коэффициент деления 100:10:1, максимальное напряжение 700 В
 ADP300 Высоковольтный дифференциальный пробник 20 МГц, 1400 В
 ADP305 Высоковольтный дифференциальный пробник, 100 МГц, 1400 В
ТОКОВЫЕ ПРОБНИКИ
 AP015 Токовый пробник до 30 А, максимум 50 A < 10 с, 50 МГц
 CP030 Токовый пробник до 30 А, полоса частот 0 - 50 МГц
 CP031 Токовый пробник до 30 А, полоса частот 0 - 100 МГц
 CP150 Токовый пробник до 150 А, максимум 500 A < 30 мкс, 10 МГц
 CP500 Токовый пробник до 500 А, 2 МГц
ОПТИЧЕСКИЕ ПРОБНИКИ
 OE425 Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProBus
 OE455 Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProBus
 OE525 Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProLink
 OE555 Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProLink
 OE695G Оптоэлектрический преобразователь. Длина волны: 780–1550 нм (750–1650 нм – не калиброванный диапазон).
Полоса частот: 0… 8,625 ГГц (-3 dBе, электрич.), 0 … 11,64 ГГц (-3 dBo, оптич. с использованием опорного приемника),
0 … 9,5 ГГц (-3 дБе)/0 … 12 ГГц (-6 дБе)/0 … 17 ГГц (-14 дБе). Вариации в полосе пропускания +/-1 дБе (без опорного
приемника опорного приемника). Потери в приемнике: ±1,6 дБе до Fref =0,75х*Vпер/ ±4 дБе 2xVпер(тип.)/ ±0,85 дБе
до Fref =0.75xVпер/ ±4 дБе 2xVпер. Поддержка стандартов: 8GFC, OC192/STM64,10GBASE-W,10GBASE-R,10GFC, ITU-T
G.975 FEC, ITU-T G.709 FEC, 10GbE FEC, 10GFC FEC, пользовательский сигнал 622 Мб/с …12.5 Гб/с (макс. полоса пропускания).
Эквив. мощность шума (тип.): 25 пВт/Гц@ 1310 нм, 50 пВт/Гц @ 850 нм (ср. спектральная плотность шума в диапазоне
0…10 ГГц с использованием наиболее чувствительной вертикальной шкалы). Время нарастания: 33 пс (тип., без опорного
приемника, на уровне 10-90%). Тип соединителя: FC/PC совместимый с 62,5/125 мкм многомодовой ВОЛС или механически
сопрягаемый с одномодовым кабелем. Макс. входной опт. линейный уровень (точка уровня 1-дБ компрессии): -2 дБм/ -3 дБм
(тип./ мин.) для волн 1550/1310 нм, +4 дБм /+3 дБм (тип./ мин.) для волн 850 нм. Макс.оптическая мощность: +7 дБм (5 мВт) пик. значение.
ТЕСТОВЫЕ ПЛАТЫ
 DCS015 Источник калиброванного сигнала для точной синхронизации тока и напряжения
при измерениях мощности для пробников AP015, CP015, CP030, and CP031
 TF-DSQ Тестовая платы используется совместно с ПО осциллографов для калибровки пробников
ПАССИВНЫЕ ПРОБНИКИ
 PP066 Широкополосный пассивный пробник, 7,5 ГГц, 500 Ом/1 КОм, 0,25 пФ

Запросить цену в 1 клик
Комментарии
