Цифровой осциллограф LeCroy WaveRunner HRO 64Zi

Артикул: 1-14522

• Разрядность АЦП: 12 бит
• Кол-во каналов: 4 канала
• Полоса пропускания: 400 МГц
• Частота дискретизации на канал / при объедин.: 2 ГГц
• Память на канал на канал / при объедин.: 64 Мбайт (256 Мбайт - опция)




Цифровой осциллограф LeCroy WaveRunner HRO 64Zi


Цифровой осциллограф, 4 канала, полоса пропускания 400 МГц, частота дискретизации 2 ГГц/канал, память 64Мб/канал (256 Мб опция), АЦП 12 бит, X-Stream II, Trigger Scan, ЖК-экран 30,7 см, сенсорный поворотный, разрешение 1280x800 точек (WXGA)


WaveRunner 6 Zi является наиболее универсальным среди осциллографов с полосой пропускания от 400 МГц до 4 ГГц. Его возможности не имеют себе равных - увеличенный объем памяти для записи (до 128 МБ), частота дискретизации до 40 ГГц, низкий уровень собственного шума и быстрота выполнения настроек – всё это поможет выполнить измерения быстро и точно. В набор инструментов WR6Zi включено всё необходимое инженеру для отладки устройств, выявления ошибок на платах и в схемах, возможность всестороннего анализа и тестирования встроенных систем. Органы управления и поворотный дисплей обеспечивают оптимальный просмотр осциллографам с максимальной детализацией. Осциллограф WaveRunner 6Zi - это идеальное решение для окончательной отладки.




Модель Разрядность АЦП Кол-во
каналов

Полоса
пропускания

Частота дискретизации
на канал / при объедин.
Память на канал
на канал / при объедин.
WaveRunner HRO 66Zi 12 бит 4 канала 600 МГц 2 ГГц 64 Мбайт (256 Мбайт - опция)
WaveRunner HRO 64Zi 12 бит 4 канала 400 МГц 2 ГГц 64 Мбайт (256 Мбайт - опция)
WaveRunner 640Zi 8 бит 4 канала 4 ГГц 20 ГГц / 40 ГГц 16 / 32 Мбайт (64 / 128 - опция)
WaveRunner 625Zi 8 бит 4 канала 2,5 ГГц 20 ГГц / 40 ГГц 16 / 32 Мбайт (64 / 128 - опция)
WaveRunner 620Zi 8 бит 4 канала 2 ГГц 10 ГГц / 20 ГГц 16 / 32 Мбайт (64 / 128 - опция)
WaveRunner 610Zi 8 бит 4 канала 1 ГГц 10 ГГц / 20 ГГц 16 / 32 Мбайт (64 / 128 - опция)
WaveRunner 606Zi 8 бит 4 канала 600 МГц 10 ГГц / 20 ГГц 16 / 32 Мбайт (64 / 128 - опция)
WaveRunner 604Zi 8 бит 4 канала 400 МГц 10 ГГц / 20 ГГц 16 / 32 Мбайт (64 / 128 - опция)




Идеальное средство для измерений и отладки

ЭФФЕКТИВНЫЕ ИЗМЕРЕНИЯ, ОТЛАДКА И АНАЛИЗ
WaveRunner® 6 Zi воплощает в себе превосходство среди средств визуального тестирования. Это осциллограф с мощным набором функций, программных прикладных пакетов, с расширенной синхронизацией, для регистрации заданных событий, с пользовательским интерфейсом, разработанным для быстрой и простой навигации, имеющим широкий перечень пробников, аксессуаров и опциональных принадлежностей.


ВЫСОЧАЙШАЯ ДОСТОВЕРНОСТЬ СИГНАЛА
Осциллографы серии WaveRunner 6 Zi за счет отсутствия искажений в трактах сбора и обработки обеспечивают высочайшую целостность и достоверность воспроизведения реального сигнала с минимальным уровнем шумов. Эти возможности дополняются широким диапазоном постоянного смещения по горизонтали и временной задержкой по вертикали, что позволяет легко оценить характеристики входного сигнала при растяжке сигнала как по горизонтали, так и вертикали.


НАИБОЛЕЕ ПОЛНЫЙ АНАЛИЗ СИСТЕМ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ
WaveRunner 6 Zi предлагает наибольшее число инструментов для анализа систем последовательной передачи данных. Более 17 условий синхронизации, декодирования протоколов и проверки на соответствие стандартам позиционируют WaveRunner 6 Zi как средство по локализации проблем с уникальной, мощной визуализацией и автоматизацией вычислений. WR 6Zi – это сочетание в одном инструменте уникального набора измерительных ресурсов, пакета ProtoSync и возможностей осциллографа по отображению осциллограмм с одновременным анализом декодирования на логическом уровне



НОВЫЙ СПОСОБ НАВИГАЦИИ И ОТОБРАЖЕНИЯ
Система WavePilot на передней панели обеспечивает удобное управление курсорами, режимами декодирования, (WaveScan™) Поиска, (History) Предыстория, (LabNotebook™) Документирования и спектрального анализа благодаря соответствующим функциональным кнопкам. Инновационный для осциллографов джойстик расположен в центре области управления WavePilot и выполняет роль навигатора для удобного масштабирования, перемещения по таблицам, осциллограммам, быстрого документирования, оформления комментариев к настройкам. Легким скользящим движением сдвиньте кнопку в левой части экрана и поверните его на угол 90°. Экранная информация будет автоматически переключена из режима горизонтального отображения в портретный режим (вертикально). Для устранения бликов и удобства считывания информации имеется возможность регулировки фронтального угла наклона экрана.

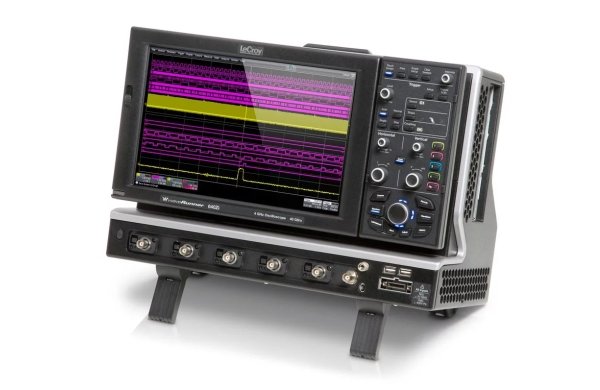

LeCroy WaveRunner HRO 66Zi


LeCroy WaveRunner HRO 66Zi


Комплексное решение для отладки в диапазоне 400 МГц - 4 ГГц

WaveRunner 6 Zi сочетает в себе мощные возможности многоцелевого универсального осциллографа с возможностью логического анализа для разработки устройств, использующих смешанные сигналы, и анализаторов протокола для отладки систем последовательной передачи данных.

• Лидирующие в отрасли технические характеристики: полоса пропускания 400 МГц… 4 ГГц, частота дискретизации до 40 ГГц, длина памяти до 128 Mб для записи и анализа.
• Цветной, сенсорный, широкоформатный экран высокого разрешения WXGA (1280x800 точек), диагональю 31 см.
• Поворотный дисплей, с регулировкой наклона экрана для оптимального наблюдения сигналов.
• Компактность - всего 20 см в глубину.
• Легкость подключения к LAN и USB портам (2 шт на передней панели; 2 шт на боковой стороне).
• Порт USB T&M (USB для средств измерения) упрощает процедуры программирования и ДУ.
• Потоковая архитектура X-Stream II обеспечивает в 10 - 100 раз более высокую скорость анализа и лучший отклик, чем другие осциллографы.
• Обширный набор инструментов с добавлением новых видов измерений и математики.
• Возможность просмотра, декодирования и синхронизации 17 различных стандартов последовательной передачи данных.
• Схема синхронизации позволяет захватывать сигналы со скоростями до 3 Гбит/с.
• Система навигации WavePilot объединяет наиболее важные средства и инструменты отладки. Светодиодная подсветка отображает текущее состояние органов управления, активной функций или выбранного режима.
• Джойстик SuperKnob является многоцелевым целевым средством для простой и удобной навигации в меню ключевых функций отладки и документирования.
• Шина LBus служит для подключения опционального логического пробника для анализа смешанных сигналов (MSO), обеспечивая до 36 цифровых каналов.
• Широкий набор пробников и аксессуаров с различными насадками для использования в самых различных приложениях.


WaveRunner HRO 6Zi - 12 битный осциллограф с высоким разрешением

ОСОБЕННОСТИ:

• Разрешение АЦП 12-бит
• 400 МГц и 600 МГц модели
• Глубина памяти 256 МБ на канал
• Погрешность измерения постоянного напр. ± 0,5%
• Динамический диапазон 72 дБ
• Соотношение сигнал-шум 55 дБ
• Чувствительность 1 мВ по всей полосе частот
• Макс. смещение до ± 400 В
• Ограничения полосы пропускания до 20 МГц, 100 МГц, 200 МГц, 350 МГц для дополнительной фильтрации шумов




ОСЦИЛЛОГРАФ WAVERUNNER HRO 6 ZI
Осциллографы серии WaveRunner HRO (High Resolution Oscilloscope или Осциллографы с Высоким Разрешением) обладают самыми уникальными в своей отрасли свойствами - 12-ти битными АЦП, длинной памятью 256 Мб/канал и непревзойденной точностью измерения постоянного напряжения.

Разработанный для использования медицинских, автомобильных, электромеханических приложениях, осциллографы серии WaveRunner HRO обладают более высоким разрешением и точностью измерений, чем стандартные цифровые осциллографы на базе 8-и битного АЦП. Традиционные цифровые осциллографы, использующие 8-и битные АЦП для преобразования аналогового сигнала в цифровую форму, не достаточно точны для наблюдения, исследования и измерения сигналов, которые одновременного имеют как малые так и большие компоненты напряжения. Меньшее значение шума и улучшенное решение 12-битовой архитектуры АЦП, обеспечивают более прекрасную точность измерений и лучшее отображение формы входного сигнала. Впервые в отрасли соотношение сигнал-шум для цифрового осциллографа достигло значения 55 дБ, динамический диапазон 72 дБ и погрешность измерения постоянного напряжения стала 0,5%, что в четыре раза лучше, чем у 8-и битный цифровых осциллографов.
Разрешение
АЦП
Число
уровней
квантования
Динамический
диапазон
8 256 48 дБ
12 4096 72 дБ

Разрешение по амплитуде определяется числом доступных уровней квантования. Число уровней квантования = 2 число бит АЦП




Шкала Минимальный шаг напряжения
8-бит 12-бит
80 В 312,5 мВ 19,5 мВ
40 В 156,2 мВ 9,76 мВ
20 В 78,1 мВ 4,88 мВ
8 В 31,3 мВ 1,95 мВ
4 В 15,6 мВ 976 мкВ
1,6 В 6,3 мВ 390 мкВ
800 мВ 3,1 мВ 195 мкВ
400 мВ 1,56 мВ 97,6 мкВ
160 мВ 625 мкВ 39 мкВ
80 мВ 313 мкВ 19,5 мкВ
40 мВ 156 мкВ 9,76 мкВ
16 мВ 62,5 мкВ 3,9 мкВ




В 16 РАЗ БОЛЬШЕ РАЗРЕШЕНИЕ
Разрешение 12-битного АЦП в 16 раз лучше по сравнению с 8-битным АЦП. 4096 уровня дискретизации снижают ошибку квантования и улучшают точность измерения напряжения. Разница в точности измерения и отображения сигнала показана на рисунках ниже. Использование АЦП с более низким разрешением приводит к увеличению ошибки квантования, использование АЦП с высоким разрешением снижает ошибку квантования и позволяет более точно отобразить форму захваченного сигнала.


LeCroy WaveRunner HRO 66Zi



12-БИТНОЕ РАЗРЕШЕНИЕ
Использование в осциллографах АЦП с высоким разрешением позволяет обнаружить сигнал низкого уровня на фоне сигнала высокого уровня. 4096 дискретных уровня амплитуды и соотношение сигнал-шум 55 дБ в осциллографах WaveRunner HRO 6 Zi позволяет обнаружить сигнал более низкого уровня с большей достоверностью, чем осциллографы на базе 8-битного АЦП.

ГЛУБИНА ПАМЯТИ 256 МБ НА КАНАЛ
Приложения высокого разрешения требуют длительного сбора данных, до 30 секунд, для обнаружения медленных или постепенных изменений. Дискретизация 2 ГГц и глубина памяти 256 МБ на канал позволяют производить длительный сбор данных либо обнаруживать быстрый переходной процесс.

LeCroy WaveRunner HRO 66Zi


АНАЛИТИЧЕСКИЕ ИНСТРУМЕНТЫ ОСЦИЛЛОГРАФА WAVERUNNER HRO 6 ZI
Обычно осциллографы с высоким разрешением имеют достаточно ограниченный набор инструментов для анализа, таких как, БПФ, математика, измерения и режимы синхронизации. Осциллографы WaveRunner HRO 6 Zi предлагают полный набор аналитических инструментов для решения самых сложных исследовательских задач.

• Анализатор Спектра
• 16 экранов отображения сигналов
• Допусковый контроль
• Анализ электрической мощности
• SDA II Анализ систем последовательной передачи данных (опция)
• JitKit Анализ джиттера и временных параметров (опция)
• Режим предыстории
• Синхронизация по результатам измерений
• Все виды измерений
• Режим WaveScan – поиск заданных участков сигнала в памяти осциллографа
• XDEV Создание собственного пользовательского интерфейса (опция)
• Режим TriggerScan – захват и регистрация редких аномалий


Глубокое понимание сложных сигналов

БОЛЬШЕ ВОЗМОЖНОСТЕЙ СИНХРОНИЗАЦИИ – БОЛЬШИЙ ПОТЕНЦИАЛ ДЛЯ ПОИСКА АНОМАЛИЙ, БЫСТРЕЕ ПОИСК АНОМАЛИЙ
Сочетание высокой полосы пропускания и 10 типов интеллектуальной синхронизации с возможностью формирования 4-х каскадной схемы, запуск по измерениям и режим TriggerScan – позволяют быстро локализовать проблему и сфокусироваться на её причине. Запуск по измерениям открывает широкие возможности идентификации событий, основанной на достоверном вычислении параметров с большим разрешением. Высокоскоростная схема последовательной синхронизации позволяет синхронизироваться по последовательным потокам данных со скоростями до 3 ГБ/с и длиной посылки до 80 бит. Так же поддерживается широкий набор режимов синхронизации последовательных протоколов (I2C, SPI, UART, RS-232, аудио (I2S, LJ, RJ, TDM), CAN, LIN, FlexRay, MIL-STD-1553, SATA, PCIe, 8b/10b, USB2 и др.).


ПОЛЬЗОВАТЕЛЬСКИЕ ИНСТРУМЕНТЫ
Только LeCroy обеспечивает полную интеграцию сторонних программ в поток обработки данных, позволяя создавать новые измерения, алгоритмы математической обработки или управления непосредственно в оболочке осциллографа с отображением результата на экране в режиме реального времени! Используйте MATLAB®, JScript (Java), Excel®, C/C++ или Visual Basic для создания ваших собственных математических функций, измерения параметров и других собственных алгоритмов управления.


РЕЖИМ ПРЕДЫСТОРИЯ
Режим Предыстория позволяет выполнить прокрутку назад во времени для обнаружения аномалий, измерить их параметры в режиме автоизмерений или с помощью курсоров и быстро локализовать причину проблемы. В этом режиме всегда выполняется буферизация отсчетов (от 1 до 256000 осциллограмм, в зависимости от установленной длины памяти), поэтому не требуется никаких действий пользователя для сохранения осциллограмм, а только активация средств просмотра.


TRIGGERSCAN™ - ДЕТЕКТИРОВАНИЕ И ЗАХВАТ АНОМАЛИЙ
TriggerScan использует высокоскоростную аппаратную схему синхронизации и режим послесвечения экрана для захвата только требуемых сигналов и обеспечивает получение результата в 10 - 100 раз быстрее, чем другие методы. Традиционный осциллограф, отображая сигнал на экране с быстрым обновлением, эффективен при частых сбоях в низкочастотных сигналах, в то время как TriggerScan™ лидирует в поиске редких событий в высокочастотных сигналах.


Отображение оптимизированно для анализа

ГРАФИКИ СЛЕЖЕНИЯ, ТРЕНДЫ И ОТОБРАЖЕНИЕ ГИСТОГРАММ
График слежения - построение графической зависимости результатов измерения (ось Y) от времени (ось X). Эта диаграмма отображает корреляцию результатов измерения выбранного параметра с осциллограммой реального времени, на которой производятся измерения. Функция наиболее востребована для интуитивного понимания поведения модулирующего сигнала частотной (ЧМ) или широтно-импульсной (ШИМ) модуляции и измерения джиттера, включая модулированный сигнал и позволяет увидеть кратковременные отклонения в результатах измерений. Гистограммы обеспечивают визуализацию статистического распределения больших массивов данных, и помогают проникнуть в суть происходящих стационарных процессов. Режим Тренд превращает осциллограф в графопостроитель, используется для просмотра результатов измерений медленно изменяющихся процессов.


ПОВОРОТНЫЙ ДИСПЛЕЙ
WaveRunner 6 Zi имеет широкоформатный дисплей с диагональю 31 см и разрешением 1280 × 800 точек (WXGA) идеально подходящий для отображения различных сигналов, требующих длинной памяти, а также для масштабирования или прокрутки осциллограмм содержащих большие блоки данных.
Впервые в осциллографах дисплей сделан поворотным. Это обеспечивает расположение сигналов горизонтально, как в обычных ЦЗО, так и разворот изображения на 90° (портретный режим) для более удобного анализа джиттера, глазковых диаграмм или логических сигналов. Поворот изображения выполняется автоматически при установке дисплея в требуемое положение. Имеется возможность регулировки фронтального угла наклона экрана для устранения бликов и удобства считывания информации.


Комплексное решение для систем последовательной передачи данных

WaveRunner 6 Zi обеспечивает наиболее полное решение для анализа систем последовательной передачи данных.

Устранение проблем и отладка устройств последовательной передачи данных до начала работы требует глубоких знаний тестируемого протокола.

Но c осциллографом WaveRunner 6 Zi Вы сразу становитесь экспертом. Просто подключите пробники или кабели - и осциллограф сам сможет обеспечить требуемый уровень детализации, необходимый для просмотра, отладки и анализа сигналов низкоскоростных и высокоскоростных систем последовательной передачи данных.

Сочетание возможностей декодирования, синхронизации, измерений, построениях графов, пакета ProtoSync и инструментов проверки на соблюдение соответствия стандартам предназначены для встраиваемых систем, сферы обороны и авиации, систем сотовой и мобильной связи, периферийных устройств хранения и коммутации данных.

Вне зависимости от того, что является объектом анализа: новый протокол формирующегося стандарта, требующий тестирования джиттера и глазковых диаграмм, или уже использующийся стандарт, требующий проверки на соответствие, или стандарт интегрированных устройств, требующих тестирования протокола, измерения и временного анализа, всё это присутствует в осциллографе WaveRunner 6 Zi.


ПРОСМОТР
Декодирование
Просмотр протокола на логическом уровне никогда ещё не был таким простым как с интуитивным цветовым наложением. Применены передовые программные алгоритмы для лучшего понимания выбранного протокола - разложение входного сигнала в сведения о протоколе с последующим наложением декодированных данных на осциллограмму.
Таблица декодирования
Функция Таблицы декодирования превращает ваш осциллограф в анализатор протоколов. Пользователь настраивает таблицу таким образом, чтобы отображать только интересующую его информацию и экспортировать данные в файл Excel. Коснитесь сообщения в таблице и автоматически выполнится его масштабирование для детализации. Эта функция является стандартной для режима декодирования.
Поиск
Сообщения в потоке последовательной передачи данных могут быть быстро локализованы поиском по атрибутам: адрес, данные и другим специфичным признакам для конкретного протокола. Эта функция является стандартной для режима декодирования.


ОТЛАДКА
Измерение
Синхронизация и измерения на шине позволяют быстро и легко характеризовать систему последовательных данных. Прикладное решение PROTObus MAG является базовым блоком построения инструмента анализа, к которому могут быть добавлены многие другие опции последовательной синхронизации и декодирования.
Построение графика
Воспользуйтесь возможностью извлечения данные из потока сообщений последовательного протокола и используйте функции Трек, чтобы графически отобразить эти данные на дисплее. Цифровые данные используется для создания аналоговых сигналов, которые затем могут быть сопоставлены с другими электрическими сигналами.
Истинно аппаратная синхронизация протоколов
Возможность синхронизации по 80-битной посылке в протоколе последовательной передачи данных до 3 Гбит/с (включая стандарты SATA, PCIe, 8b/10b и USB2.0) и синхронизация по условиям (I2C, SPI, UART, CAN, LIN, FlexRay, I2S, Mil-STD-1553) позволяет полностью изолировать события в конкретных сообщениях.


АНАЛИЗ
Глазковые диаграммы
Производите построение глазковых диаграмм с использованием всей доступной памяти сбора информации для максимальной статистики. Уникальный режим отображения глазковых диаграмм, позволяет при анализе использовать такие функции как диаграмма IsoBER и локатор нарушения маски для обеспечения глубокого проникновения в сигнал на физическом уровне.
Джиттер
Прогрессивное разложение джиттера, методология и используемые инструменты обеспечивают больше информации о первопричине джиттера. Суммарный джиттер данных (DDj) разложенный на гистограмму, график слежения и параметры межсимвольной интерференции (ISI), суммарный случайный джиттер (Rj) + перекрестное влияние между соседними цепями (BUj), отображение гистограммы, спектра и графика слежения, полный анализ суммарного периодического джиттера (Pj), отображение Pj во временной области. Все эти измерения значительно упрощаются благодаря инструментам глубочайшего проникновения в структуру сообщений для понимания сигналов последовательной передачи данных.
Тест на соответствие стандартам
Опционнальное приложение тестирования на соответствие стандартам QualiPHY обеспечивает легкое пошаговое тестирование на уровне плат таких стандартов, как Ethernet, USB 2.0, PCI Express и пр. Быстрое выполнение тестирования, с иллюстрированными подсказками и документированием делает пакет приложений QualiPHY лучшим решением тестирования на соответствие стандартам.


 ОПЦИИ УВЕЛИЧЕНИЯ ПАМЯТИ И ДИСКРЕТИЗАЦИИ WR 6ZI
 WR610ZI-STD-4X20GS Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 610Zi
 WR620ZI-STD-4X20GS Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 620Zi
 WR604ZI-S-32 Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 604Zi. Включает 4 Гб RAM.
 WR606ZI-S-32 Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 606Zi. Включает 4 Гб RAM.
 WR610ZI-S-32 Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 610Zi. Включает 4 Гб RAM
 WR610ZI-S-32-4X20GS Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 610Zi.
Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 610Zi
 WR620ZI-S-32 Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 620Zi. Включает 4 Гб RAM.
 WR620ZI-S-32-4X20GS Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 620Zi.
Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 620Zi
 WR625ZI-S-32 Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 625Zi. Включает 4 Гб RAM
 WR640ZI-S-32 Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 640Zi. Включает 4 Гб RAM.
 WR604ZI-M-64 Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 604Zi. Включает 4 Гб RAM.
 WR606ZI-M-64 Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 606Zi. Включает 4 Гб RAM.
 WR610ZI-M-64 Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 610Zi. Включает 4 Гб RAM.
 WR610ZI-M-64-4X20GS Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 610Zi.
Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 610Zi
 WR620ZI-M-64 Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 620Zi. Включает 4 Гб RAM.
 WR620ZI-M-64-4X20GS Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 620Zi.
Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 620Zi
 WR625ZI-M-64 Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 625Zi. Включает 4 Гб RAM.
 WR640ZI-M-64 Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 640Zi. Включает 4 Гб RAM.
ОПЦИИ РАСШИРЕНИЯ ПАМЯТИ ОСЦИЛЛОГРАФОВ WR HRO
 WR6ZI-HRO-L-128 Расширение памяти до 128 Мб/канал . Включает 4 ГБ оперативной памяти
 WR6ZI-HRO-XL-256 Расширение памяти до 256 Мб/канал . Включает 4 ГБ оперативной памяти
ОПЦИИ СИНХРОНИЗАЦИИ И ДЕКОДИРОВАНИЯ ПРОТОКОЛОВ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ
 WR6ZI-1553 TD Пакет для синхронизации и декодирования протоколов MIL-STD-1553
 WR6ZI-80B-8B10B TD Опция декодирования 8b10b для осциллографов серии WaveRunner 6Zi
 WR6ZI-ARINCBUS DSYMBOLIC Опция декодирования шины ARINC 429 для осциллографов серии WaveRunner 6Zi
 WR6ZI-AUDIOBUS TD Пакет для синхронизации и декодирования протоколов AudioBus
 WR6ZI-AUDIOBUS TDG Пакет для синхронизации и декодирования протоколов AudioBus, пакет графического анализа
 WR6ZI-CANBUS TD Пакет для синхронизации и декодирования протоколов шины CAN
 WR6ZI-CANBUS TDM CAN Bus Trigger, Decode & Measure/Graph Option for WaveRunner 6Zi series
 WR6ZI-DIGRF3GBUS D Пакет для декодирования протоколов шины DigRF 3G
 WR6ZI-DIGRFV4BUS D Пакет для декодирования протоколов шины DigRF V4
 WR6ZI-DPHYBUS D Пакет для декодирования протоколов шины MIPI D-PHY CSI-2, DSI
 WR6ZI-DPHYBUS DP Пакет для декодирования, тест физического уровня протоколов шины MIPI D-PHY CSI-2, DSI
 WR6ZI-EMB Пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232
 WR6ZI-ENETBUS D ENET Bus Decode Option for WaveRunner 6Zi
 WR6ZI-FCBUS D Опция декодирования FibreChannel
 WR6ZI-FLEXRAYBUS TD Пакет для синхронизации и декодирования протоколов шины FlexRay
 WR6ZI-FLEXRAYBUS TDP Пакет для синхронизации, декодирования и тестирования физического уровня протоколов шины FlexRay
 WR6ZI-I2CBUS TD Пакет для синхронизации и декодирования протоколов шины I2C
 WR6ZI-LINBUS TD Пакет для синхронизации и декодирования протоколов шины LIN
 WR6ZI-MANCHESTERBUS D Manchester Bus Decode Option for WaveRunner 6Zi
 WR6ZI-MPHYBUS D Опция декодирования шины MIPI M-PHY
 WR6ZI-MPHYBUS DP Опция декодирования и тестирование физического уровня шины MIPI M-PHY
 WR6ZI-MSO-EMB Пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232; включает MS-500-36
 WR6ZI-NRZBUS D NRZ Bus Decode Option for WaveRunner 6Zi
 WR6ZI-PCIBUS-D PCIe Gen 1 Decode option for WaveRunner 6Zi series
 WR6ZI-PCIEBUS TD Пакет для синхронизации и декодирования протоколов PCIe Gen 1
 WR6ZI-PROTOBUS MAG Опциональный пакет расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232,
CAN, LIN, FlexRay, DigRF 3G и MIL-STD-1553. Обеспечивает восстановление данных, возможность привязки
их к меткам времени и другие функции. Измерения: 5 временных параметров, 3 специальных измерения в
шинах, 2 инструмента декодирования сообщений последовательных цифровых данных и наложения их на
исходный аналоговый сигнал. Возможность выполнить статистический анализ, обработку и представление
данных. Быстрая настройка, фильтрация по условиям, высокая точность измерений. PROTObus MAG предлагает
единственную в отрасли возможность графического отображения декодированного сигнала и передаваемых
в нём сообщений на исходном аналоговом сигнале (построение гистограмм).
 WR6ZI-PROTOSYNC Пакет расширенной поддержки декодирования и анализа PCI Express Gen1/2/3, USB 2.0/3.0, SAS, SATA
и Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2bus D, USB3bus D, SASbus D,
SATAbus D, и FCbus D). ProtoSync при анализе сообщений протокола передачи совмещает физический
уровень сигнала, логический уровень транзакций, примечания декодированных данных и табличную информацию.
 WR6ZI-SASBUS D Опция декодирования SAS
 WR6ZI-SATABUS TD Пакет для синхронизации и декодирования протоколов SATA
 WR6ZI-SENTBUS D SENT Bus Decode Option for WaveRunner 6Zi
 WR6ZI-SPIBUS TD Пакет для синхронизации и декодирования протоколов шины SPI
 WR6ZI-UART-RS232BUS TD Пакет для синхронизации и декодирования протоколов шины UART и RS232
 WR6ZI-USB2BUS TD Пакет для синхронизации и декодирования протоколов USB2.0
 WR6ZI-USB2-HSICBUS D Пакет для декодирования протоколов шины USB 2.0
ОПЦИИ СИНХРОНИЗАЦИИ ОСЦИЛЛОГРАФОВ
 WR6ZI-8CH-SYNCH Опция синхронизации двух осциллографов WaveRunner 6 Zi, для получения 8-канальной системы
АППАРАТНЫЕ ОПЦИИ МОДЕРНИЗАЦИИ
 WR6ZI-UPG-4GBRAM Расширение оперативной памяти с 2 ГБ до 4ГБ
 WR6ZI-160GB-RHD Опция переносного HDD
 WR6ZI-160GB-RHD-02 Дополнительный переносной диск ёмкостью 160 ГБ, используется совместно с опцией RHD
 WR6ZI-500GB-HD Увеличение стандартного объёма HDD до 500 ГБ
 WR6ZI-500GB-RHD Опция переносного HDD 500 GB для WaveRunner 6Zi series
 WR6ZI-500GB-RHD-02 Дополнительный диск ёмкостью 500 ГБ, используется совместно с опцией RHD
ОПЦИИ ТЕСТИРОВАНИЯ НА СООТВЕТСТВИЕ СТАНДАРТАМ
 QPHY-LPDDR2 Опция тестирования на соответствие стандартам интерфейса LPDDR2
 WR6ZI-SDM Пакет масок последовательной передачи данных, используется для построения глазковых диаграмм
 QPHY-DDR2 Опция тестирования на соответствие стандартам памяти DDR2
 QPHY-DDR3 Опция тестирования на соответствие стандартам памяти DDR3
 QPHY-ENET Опция тестирования на соответствие стандартам Ethernet 10/100/1000BT
 QPHY-MIPI-DPHY Опция тестирования на соответствие стандартам MIPI-DPHY
 QPHY-USB Опция тестирования на соответствие стандартам USB 2.0
 TF-ENET-B Тестовая площадка для анализа 10/100/1000BaseT Ethernet
 TF-ET набор адаптеров для согласования входа осциллографа и телекоммуникационной аппаратуры,
включает в себя сопротивление несимметричное 75 Ом и симметричные сопротивления 100 и 120 Ом
 TF-USB-B Тестовая площадка для анализа наа соответствие стандартам USB 2.0
ОПЦИИ АНАЛИЗА ПЕРЕДАЧИ ПОСЛЕДОВАТЕЛЬНЫХ ДАННЫХ
 WR6ZI-CBL-DE-EMBED Опция компенсации влияния соединительного кабеля
 WR6ZI-EYEDRII Пакет восстановления целостности сигнала в реальном масштабе времени (внесение предыскажений и эмуляция АЧХ приёмника)
 WR6ZI-SDAII Пакет для отладки и анализа систем последовательной передачи данных.
ОПЦИИ АНАЛИЗА ПАРАМЕТРОВ СИСТЕМ ХРАНЕНИЯ ДАННЫХ
 WR6ZI-AORM Пакет измерения параметров оптических приводов
 WR6ZI-DDA Пакет анализа параметров приводов HDD
 WR6ZI-DDM2 Пакет для измерения параметров приводов HDD
ОПЦИИ ИЗМЕРЕНИЯ МОЩНОСТИ
 WR6ZI-PMA2 Пакет для измерения и анализа мощности
 WR6ZI-PWR Опция анализа мощности для WR 6 Zi
ОПЦИИ АНАЛИЗА ДЖИТТЕРА
 WR6ZI-JITKIT Опция анализа джиттера для WaveRunner 6 Zi, анализ и одновременное представление статистических, спектральных и временнх данных.
ОПЦИЯ ЦИФРОВЫХ ФИЛЬТРОВ
 WR6ZI-DFP2 опция DFP2 обеспечивает создание цифровых фильтров с программируемыми характеристиками для обработки
полученных осциллограмм с выводом результата фильтрации на экран осциллографа. Опция обеспечивает
создание следующих фильтров: Фильтр НЧ; Фильтр ВЧ; Полосовой фильтр; Режекторный фильтр; Косинус
фильтр ФНЧ; Обратно-квадратичный косинус фильтр ФНЧ; Гауссов фильтр; Фильтр с бесконечной импульсной
характеристикой (БИХ); С заданными пользователем характеристиками; Многодиапазонный фильтр.
 ДРУГИЕ ПРОГРАММНЫЕ ОПЦИИ
 WR6ZI-EMC Опция измерения ЭМС импульсов
 WR6ZI-ET-PMT Пакет масок сигналов электросвязи
 WR6ZI-SPECTRUM Опция анализатора спектра и расширенного БПФ для WaveRunner 6 Zi
 WR6ZI-XDEV Пакет, содержащий набор средств, предназначенный для модификации пользовательского интерфейса
осциллографа и придания уникальных пользовательских свойств, согласно требованиям пользователя.
Предоставляемые пакетом XDEV дополнительные возможности включают: Создание собственных параметрических
измерений или математических функций с использованием трехстороннего обмена и последующим выводом на экран
осциллографа результатов обработки. Использует следующие программы VBScript, Excel, Mathcad и MATLAB.
CostomDSO – создание собственного пользовательского интерфейса в окне диалога осциллографа;
Добавление микрокодов для запуска приложения VBScript
ОПЦИИ ОСЦИЛЛОГРАФА СМЕШАННЫХ СИГНАЛОВ ДЛЯ СЕРИИ WAVERUNNER
 MS-250 логический пробник, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации до 1 ГГц,
память 10 Мб/канал, 18 каналов
 MS-500 логический пробник, макс. тактовая частота входных сигналов 500 МГц, частота дискретизации до 2 ГГц,
память 50 Мб/канал, 18 каналов
 MS-500-36 логический пробник, макс. тактовая частота входных сигналов 250(36 каналов)/500 МГц (18 каналов),
частота дискретизации до 1ГГц/2 ГГц, память 25 Мб/50 Мб на канал
ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ 3 - 6 ГГЦ
 D300A-AT Наконечник для дифференциального пробника, полоса пропускания 3 ГГц, изменяемое расстояние между контактами
(работает только совместно с WL-PBUS-CASE 4 ГГц)
 D410 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 2,5 В (работает только совместно
с WL-PBUS-CASE 4 ГГц), включает Dx10-SI Solder-In Tip - 1 шт, Dx10-SP Square Pin - 1 шт, Dx10-SP Square Pin
 D410-PS Комплект модуля дифференциального пробника-усилителя WaveLink D410 c системой позиционирования Dx10-PT-KIT,
разъем - ProBus 4 ГГц, 2,5 В (работает только совместно WL-PBUS-CASE 4 ГГц)
 D420 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 5 В (работает только совместно с WL-PBUS-CASE 4 ГГц)
 D420-PT Модуль дифференциального пробника-усилителя WaveLink D420 c системой позиционирования Dx10-PT-KIT,
разъем ProBus 4 ГГц, 5 В (работает только совместно с WL-PBUS-CASE 4 ГГц)
 D610 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 2,5 В
 D620 Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 5 В
 D500PT Модуль дифференциального пробника-усилителя WaveLink D500PT c системой позиционирования 5 ГГц,
4,8 В (работает только совместно с усилителем WL-Plink 6 ГГц)
 D610-PS Модуль дифференциального пробника-усилителя WaveLink D610 с системой позиционирования Dx10-PT-KIT, 6 ГГц, 2,5 В
(работает только совместно с усилителем WL-Plink 6 ГГц)
 D620-PS Модуль дифференциального пробника-усилителя WaveLink D620 с системой позиционирования Dx10-PT-KIT, 6 ГГц, 5 В
(работает только совместно с усилителем WL-Plink 6 ГГц)
 D600A--AT Наконечник для дифференциального пробника WaveLink, полоса пропускания 6 ГГц, изменяемое расстояние между
контактами (работает только совместно с усилителем WL-Plink 6 ГГц)
 WL-PBUS-CASE Усилитель для дифференциальных пробников с разъёмом ProBus, полоса пропускания до 4 ГГц. Включает тело пробника,
держатель FreeHand, зажимы, площадку для определения характеристик пробника
ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ ДО 1,5 ГГЦ
 AP033 Дифференциальный активный пробник 500 МГц
 AP034 Дифференциальный активный пробник 1 ГГц
 ZD200 Дифференциальный активный пробник с полосой пропускания 200 МГц, 3,5 пФ, 1 МОм, ±20 В
 ZD500 Дифференциальный активный пробник с полосой пропускания 500 МГц, 1,0 пФ, ±8 В
 ZD1000 Дифференциальный активный пробник с полосой пропускания 1 ГГц, 1,0 пФ, ±8 В
 ZD1500 Дифференциальный активный пробник с полосой пропускания 1,5 ГГц, 1,0 пФ, ±8 В
АКТИВНЫЕ ПРОБНИКИ
 ZS1000 Активный высокоомный пробник с полосой пропускания 1 ГГц, 9 пФ
 ZS1000-QUADPAK Набор из 4 пробников ZS 1000
 ZS1500 Активный высокоомный пробник с полосой пропускания 1,5 ГГц, 9 пФ
 ZS1500-QUADPAK Набор из 4 пробников ZS1500
 ZS2500 Активный высокоомный пробник с полосой пропускания 2,5 ГГц, 1 МОм, 0,9 пФ
 HFP2500 Активный пробник с полосой пропускания 2,5 ГГц, 0,7 пФ, коэффициент деления 10:1
ДИФФЕРЕНЦИАЛЬНЫЕ УСИЛИТЕЛИ ДО 500 МГЦ
 DA1855A Диффернциальный усилитель с прецизионным источником напряжения, 1 канал, полоса пропускания 100 МГц
 DA1855A-PR2 Диффернциальный усилитель с прецизионным источником напряжения, 2 канала, полоса пропускания 100 МГц
ВЫСОКОВОЛЬТНЫЕ ПРОБНИКИ
 PPE1.2KV Высоковольтный пассивный пробник 10:1/100:1, 200/300 МГц, 50 МОм, 600 В/1200 В
 PPE2KV Высоковольтный пассивный пробник 100:1, 400 МГц 50 МОм
 PPE4KV Высоковольтный пассивный пробник 100:1 400 МГц, 50 МОм
 PPE5KV Высоковольтный пассивный пробник 100:1 400 MГц 50 МОм
 PPE6KV Высоковольтный пассивный пробник 1000:1, 400 МГц
ВЫСОКОВОЛЬТНЫЕ ДИФФЕРНЦИАЛЬНЫЕ ПРОБНИКИ
 AP031 Дифференциальный активный пробник 15 МГц, коэффициент деления 100:10:1, максимальное напряжение 700 В
 ADP300 Высоковольтный дифференциальный пробник 20 МГц, 1400 В
 ADP305 Высоковольтный дифференциальный пробник, 100 МГц, 1400 В
ТОКОВЫЕ ПРОБНИКИ
 AP015 Токовый пробник до 30 А, максимум 50 A < 10 с, 50 МГц
 CP030 Токовый пробник до 30 А, полоса частот 0 - 50 МГц
 CP031 Токовый пробник до 30 А, полоса частот 0 - 100 МГц
 CP150 Токовый пробник до 150 А, максимум 500 A < 30 мкс, 10 МГц
 CP500 Токовый пробник до 500 А, 2 МГц
ОПТИЧЕСКИЕ ПРОБНИКИ
 OE425 Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProBus
 OE455 Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProBus
ПАССИВНЫЕ ПРОБНИКИ
 PP007-1 Пассивный делитель 10:1, 500 MГц, 10 MОм (Для WaveRunner, WaveSurfer)
 PP008-1 Пассивный пробник, коэффициент ослабления 10:1, полоса пропускания 500 МГц, 10 МОм, для серии WaveRunner Xi

Комментарии
