Описание
- 12-бит АЦП высокого разрешения, более детальное восстановление формы сигнала
- 20 млн. отсчетов – длина записи и 55 тыс. осциллограмм в секунду – скорость обновления осциллограмм
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
- Широкие возможности запуска и функция декодирования последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!)
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
- Ультратонкий дизайн корпуса, экономия пространства на рабочем месте

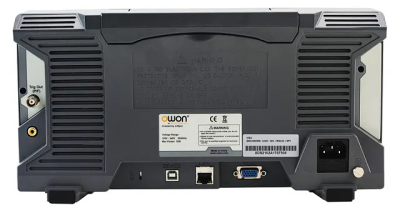

- Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN
- Порт VGA – лучшее решение для передачи видео на внешний монитор и обучающих демонстраций
- 8 дюймов ЖК-дисплей высокого разрешения 800 x 600
Технические характеристики
| Количество каналов | 2 + 1 |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001Х - 1000Х, 1, 2, 5 шаг |
| Максимальное входное напряжение | 1 МОм: ≤ 300 Vrms |
| Канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Диапазон частоты дискретизации | двухканальный 0,05 Выб / с - 500 МВыб / с одноканальный 8 бит 0,05 Выб / с - 1 ГВыб / с одноканальный 12 бит 0,05 Выб / с - 500 МВыб / с |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 20 М |
| Частота дискретизации / точность времени реле | ±1 ppm |
| Точность измерения временного интервала (ΔT) | однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Перемещение | ±2 В (1 мВ / дел - 50 мВ / дел) ±20 В (100 мВ / дел - 1 В / дел) ±200 В (2 В / дел - 10 В / дел) |
| Полоса пропускания | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц |
| Точность усиления постоянного тока | 1 мВ - 3% 2 мВ - 2% ≥ 5 мВ - 1,5% |
| Система измерения | |
| Курсорные измерения | △V, △T, △V&△T между курсорами, автокурсор |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
| Декодирование сигналов шин | RS232 / UART, I2C, SPI, CAN |
| Вместимость осциллограмм | 50 |
| Частота обновления осциллограмм | 55,000 осц / с |
| Дисплей | цветной LCD 8 дюймовый, TFT, 800 x 600 |
| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN |
| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | -20°С - 60°С |
| Влажность | ≤ 90% |
| Габариты изделия | 340 х 177 х 90 мм |
| Вес нетто | 2,6 кг |
Комплект поставки
-

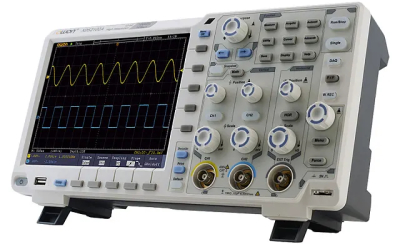

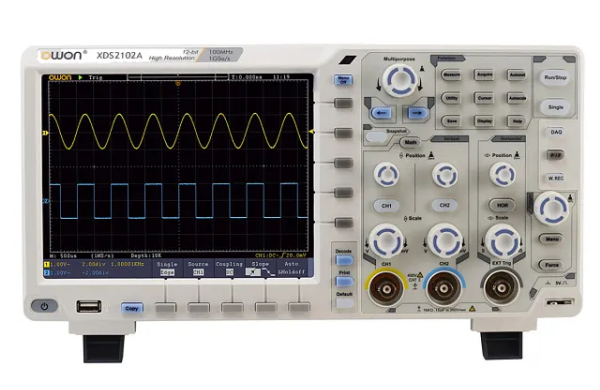

Цифровой осциллограф OWON
-
Щупы для осциллографа - 2 шт
-
Регулировочная отвертка
-
USB кабель
-
Кабель питания
-
Диск с ПО
-
Инструкция по эксплуатации
