Описание

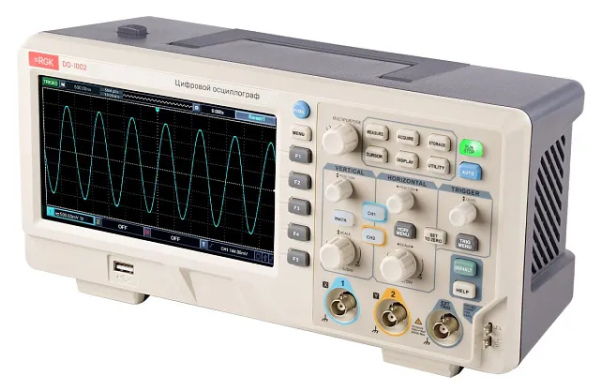

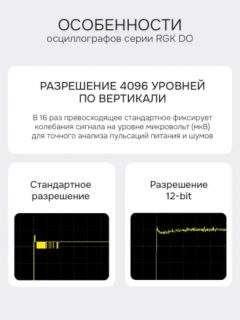

Осциллограф RGK DO1002, снабженный 2 аналоговыми каналами, встроенным вольтметром и частотомером, служит для визуального исследования формы сложных динамичных сигналов в полосе частот до 100 МГц, а также измерения их параметров, обеспечивая решение задач по диагностике и отладке электронных устройств и цифрового оборудования. Построенный на основе 12-битного АЦП и оборудованный 7-дюймовым сенсорным дисплеем с разрешением 1024 x 600, он способен отображать осциллограммы с высокой детализацией, с максимальной частотой дискретизации до 1,25 Гвыб/с, позволяя фиксировать низкоуровневые пульсации и выбросы, не распознаваемые более дешевыми 8-битными моделями.
Особенности и преимущества

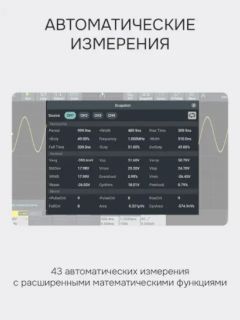

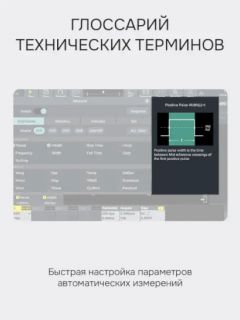

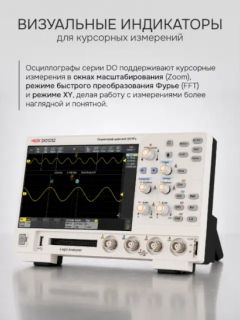

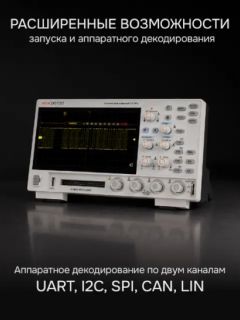

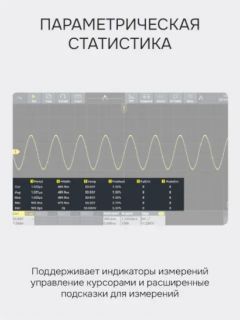

2-канальный осциллограф RGK DO1002 способен исследовать сигналы не только во временной, но и в частотной области – благодаря наличию режима БПФ, и реализует 43 вида автоматических измерений. Он позволяет отслеживать долговременные процессы, с регистрацией до 50M точек, поддерживая режим сегментирования памяти и обеспечивая скорость захвата до 700 000 осц/с. Для повышения эффективности диагностики автомобильного, промышленного и прочего цифрового оборудования модель реализует функции декодирования протоколов последовательных шин CAN, LIN, RS232 и пр.
Мобильное исполнение
Обладая компактными размерами и небольшим весом, записывающий цифровой осциллограф подходит для выездного применения. Изделие запитывается от включенного в комплект поставки внешнего адаптера через коннектор USB Type-C и может работать от повербанка с поддержкой режима Power Delivery 12 В. Это позволяет выполнять измерения в местах без доступа к сети переменного тока, а также минимизирует влияние наводок и помех.
Расширенные коммуникационные функции

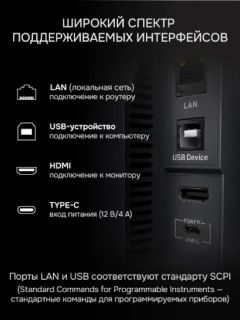

Для работы в режиме дистанционного управления осциллограф RGK DO1002 оборудован портами USB и LAN, и выходом HDMI для подключения к внешнему дисплею. Поддерживается возможность использования компьютерной мыши или клавиатуры, а также USB-модуля Bluetooth-Wi-Fi для реализации подключения к сети и беспроводным устройствам – принтерам, точкам доступа и т.д.
Дополнительные возможности
Оборудование функционирует под управлением ОС Android и, помимо отображения и анализа формы сигналов и измерения их параметров, позволяет решать другие задачи, задействуя соответствующие приложения. Прибор поставляется с программными средствами для управления файлами, захвата снимков и записи видео с экрана, а также просмотра сохраненных результатов, почтовым клиентом, браузером, калькулятором и т.д. App Center позволяет обновлять ПО и активировать дополнительные функции.
Технические характеристики
|
Количество каналов
|
2
|
|---|---|
|
Полоса пропускания
|
100 МГц
|
|
Частота дискретизации
|
1,25 Гвыб/с
|
|
Вертикальное разрешение
|
12 бит
|
|
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5
|
от 500 до 10 мкВ/дел
|
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ
|
3%, 2%, 1,5%
|
|
Время нарастания переходной характеристики каждого из каналов для модификаций
|
3,5 нс
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
±2,5·10-5
|
|
Напряжение постоянного тока
|
12 В
|
|
Напряжение переменного тока
|
200±240 В
|
|
Частота переменного тока
|
от 50 до 60 Гц
|
|
Потребляемая мощность
|
48 Вт
|
|
Температура окружающей среды
|
от 0°С до 40°С
|
|
Относительная влажность
|
90%
|
|
Размеры
|
260 x 160 x 78 мм
|
|
Вес
|
1,5 кг
|

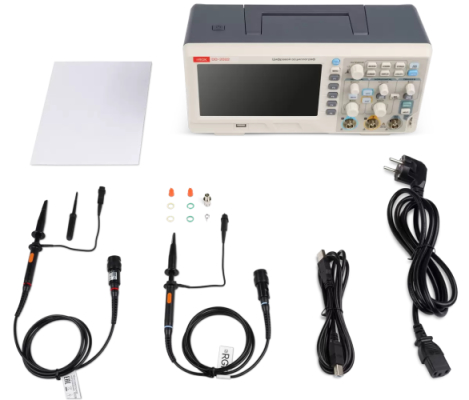

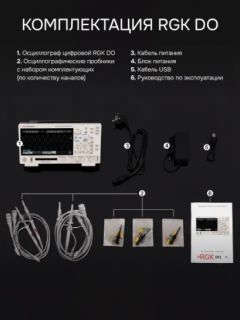

Комплектация
-
Цифровой осциллограф RGK DO1002
-
Измерительные щупы
-
Сетевой адаптер
-
Кабель USB
-
Руководство по эксплуатации
