Описание
Осциллограф RGK DO2002, обладающий полосой пропускания в 200 МГц и оснащенный 2 аналоговыми каналами, построен на основе 12-битного АЦП, обеспечивая получение осциллограмм в высоком разрешении. Поддерживая глубину записи до 50M при максимальной частоте дискретизации 1,25 Гвыб/с, прибор позволяет регистрировать низкоамплитудные составляющие формы сигналов с большим динамическим диапазоном, что повышает эффективность отладки и диагностики электронного оборудования и цифровых устройств.
Особенности и преимущества

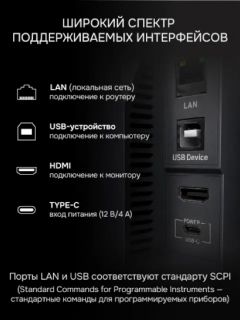

Снабженный 7-дюймовым сенсорным multi-touch дисплеем и выполненный в компактном корпусе толщиной 78 мм, прибор подходит для использования в условиях ограниченного свободного пространства на рабочем месте, а также может комфортно транспортироваться при мобильном применении. Цифровой осциллограф работает под управлением ОС Android и реализует возможность использования дополнительных приложений. Прибор поставляется с предустановленным файловым менеджером, программой для захвата изображения с экрана и записи видео, почтовым клиентом, браузером и т.д. Для работы в дистанционном режиме и подключения к внешним устройствам изделие снабжено соответствующими портами. Поддерживается возможность применения компьютерной мыши, а также адаптера Wi-Fi-Bluetooth – для беспроводного подключения к сетевому принтеру, FTP и точкам доступа.
Интерфейс питания USB Type-C позволяет задействовать для обеспечения функционирования прибора не только комплектный сетевой адаптер, но и повербанк с поддержкой Power Delivery. Благодаря этому осциллограф RGK DO2002 можно использовать в местах без доступа к сети переменного тока, а также применять для измерений с "плавающим" потенциалом, повышая безопасность тестирования силового оборудования за счет гальванической развязки от контуров заземления.
Функциональные возможности

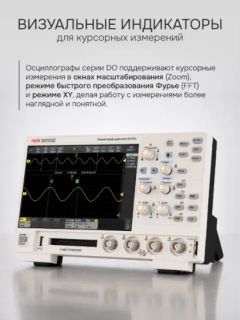

- Наличие встроенного частотомера и вольтметра, а также реализация 43 видов автоматических и курсорных измерений позволяет определять числовые значения параметров отслеживаемых сигналов без задействования дополнительных приборов.
- Режим БПФ с поддержкой 6 оконных функций дает возможность выполнять первичный анализ спектра сигналов, регистрируя до 1 млн. отсчетов в частотной области.

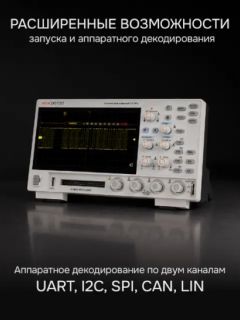

- Функция аппаратного 2-канального декодирования последовательных шин и поддержка широкого перечня вариантов запуска повышает эффективность тестирования автомобильного промышленного и прочего цифрового оборудования.
Технические характеристики
|
Количество каналов
|
2
|
|---|---|
|
Полоса пропускания
|
200 МГц
|
|
Частота дискретизации
|
1,25 Гвыб/с
|
|
Вертикальное разрешение
|
12 бит
|
|
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5
|
от 500 до 10 мкВ/дел
|
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ
|
3%, 2%, 1,5%
|
|
Время нарастания переходной характеристики каждого из каналов для модификаций
|
1,75 нс
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
±2,5·10-5
|
|
Напряжение постоянного тока
|
12 В
|
|
Напряжение переменного тока
|
200±240 В
|
|
Частота переменного тока
|
от 50 до 60 Гц
|
|
Потребляемая мощность
|
48 Вт
|
|
Температура окружающей среды
|
от 0°С до 40°С
|
|
Относительная влажность
|
90%
|
|
Размеры
|
260 x 160 x 78 мм
|
|
Вес
|
1,5 кг
|
Комплектация
-
Цифровой осциллограф RGK DO2002
-
Измерительные щупы
-
Сетевой адаптер
-
Кабель USB
-
Руководство по эксплуатации
