Полоса пропускания: 60 МГц
Частота дискретизации: 400 Мвыборок/сек осциллограф)
Каналов: 2
Основные особенности DS1062CD
Приборы Rigol серии DS1000 являются первыми MSO (осциллографами смешанных сигналов), работающими в том же диапазоне, что и остальные. Данные осциллографы имеют не только компактный дизайн и цветной TFT ЖК- дисплей (64К цветов), но и такие мощные функции, как: объем памяти до 1мб, функцию UltraZoom, 7 режимов запуска, регулируемая чувствительность триггера, USB порт для подключения флэш накопителей и USB принтеров и многие другие функции, традиционно присутствующие в осциллографах Rigol.

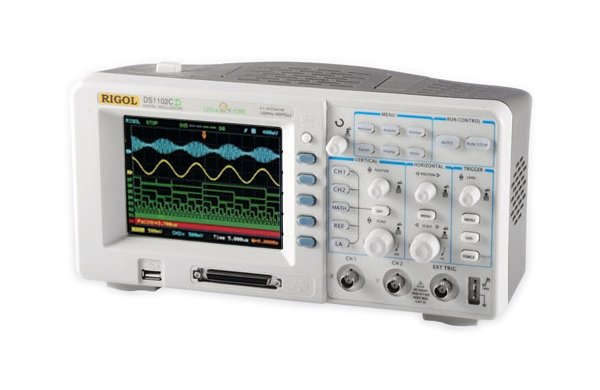

Цифровой осциллограф RIGOL DS1062CD:
• Полоса пропускания осциллографа: 60МГц
• Макс. частота дискретизации: в реальном времени 400МГц, в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8бит.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки RIGOL DS1062CD обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• 16-канальный логический анализатор в комплекте с активным логическим пробником
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Модель получила приз EDN China в номинации Лучший продукт 2006 года !
Основные технические характеристики DS1062CD
| Характеристики | |
| Полоса | 60 MHz |
| Частота дискретизации | 400 M/25GSa/s |
| Количество входов | 2+16+1 |
| Память | 1М слов |
| Дисплей | 14,5 см QVGA |
| Входы | 2 аналоговых входа + вход внешней синхронизации + 16 входов логического анализатора |
| Режим X-Y | Полоса 60MHz Фаза ±3 градуса |
|
Максимальное входное напряжение
- аналоговый вход
- логический анализатор
|
400V (DC + AC peak)
400V (DC + AC peak)
|
| Порог цифрового компаратора | TTL = 1.4V, CMOS = 2.5V, ECL = -1.3V, USER = -8.0~ +8.0V |
| Синхронизация | Edge, Pulse, Slope, Video, Alternate, Pattern, Duration |
|
Источник синхронизации |
CH1, CH2, Ext, Ext5/5, AC Line |
| Импеданс входа | 1M, 13pF |
| Чувствительность | 2mV/div-5V/div |
| Вертикальное разрешение | 8 bits |
| Связь по входу | DC, AC or GND |
| Режим самописца | 500ms/div-50s/div |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB |
| Измерения курсорами | ручное, по сигналу, автоматическое |
| Математические функции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
| Память внутренняя | 10 осциллограмм и настроек |
| USB | BMP, CSV, осциллограммы, настройки |
| Интерфейс | USB device, USB host, RS232, Pass/Fail Output (Isolated) |
| Дисплей | 14,5 см TFT (QVGA, Color LCD), 320 x 234 |
| Питание | 100-240V/50W max |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
