Полоса пропускания: 100 МГц
Частота дискретизации: 400 МВыб/сек (осциллограф); 200 МВыб/сек (логический анализатор)
Каналов: 2 аналоговых входа + вход внешней синхронизации + 16 входов логического анализатора
Основные особенности DS1102CD
Компания Rigol предлагает Вашему вниманию осциллографы серии DS1000: приборы в компактном и легком корпусе, позволяющие просматривать и производить измерения аналоговых и цифровых сигналов. Осциллографы DS1000 идеально подходят для тестирования на производстве, полевых работ, научных и других исследований, связанных с тестированием и устранением неисправностей в аналоговых и цифровых системах.

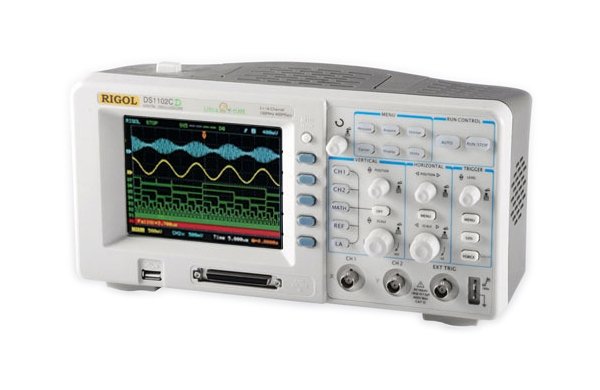

• Осциллограф RIGOL DS1102CD
• Полоса пропускания осциллографа RIGOL DS1102CD: 100MHz
• Макс. частота дискретизации: в реальном времени 400MHz, в эквивалентном режиме 25GHz
• Количество каналов: 2
• Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8bit.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации RIGOL DS1102CD дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• 16-канальный логический анализатор в комплекте с активным логическим пробником
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
• Осциллограф RIGOL DS1102CD
• Полоса пропускания осциллографа RIGOL DS1102CD: 100MHz
• Макс. частота дискретизации: в реальном времени 400MHz, в эквивалентном режиме 25GHz
• Количество каналов: 2
• Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8bit.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации RIGOL DS1102CD дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• 16-канальный логический анализатор в комплекте с активным логическим пробником
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Основные технические характеристики DS1102CD
| Характеристики | |
| Входы | 2 аналоговых входа + вход внешней синхронизации + 16 входов логического анализатора |
| Полоса пропускания | 100 MHz |
| Частота дискретизации | 400MSa/s аналоговый сигнал, 200MSa/s логический анализатор |
| Эквивалентная частота дискретизации | 25GSa/s |
| Глубина памяти | 1M слов один канал, 512Kслов/канал, 56Kслов (логический анализатор) |
| Длительность фронта | 3.5ns |
| Развертка | 5ns-50s |
| Режим X-Y | |
| - полоса | 100MHz |
| - фаза | ±3 градуса |
| Максимальное входное напряжение | |
| - аналоговый вход | 400V (DC + AC peak) |
| - логический анализатор | 40V (DC + AC peak) |
|
Порог цифрового компаратора |
TTL = 1.4V, CMOS = 2.5V, ECL = -1.3V, USER = -8.0~ +8.0V |
| Синхронизация | Edge, Pulse, Slope, Video, Alternate, Pattern, Duration |
| Источник синхронизации | CH1, CH2, Ext, Ext5/5, AC Line |
| Импеданс входа | 1M, 13pF |
| Чувствительность | 2mV/div-5V/div |
| Вертикальное разрешение | 8 bits |
| Связь по входу | DC, AC or GND |
| Режим самописца | 500ms/div-50s/div |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB |
| Измерения курсорами | ручное, по сигналу, автоматическое |
| Математика | +, - , x, /, Быстрое преобразование Фурье |
| Память внутренняя | 10 осциллограмм и настроек |
| USB | USB device, USB host, RS232, Pass/Fail Output (Isolated) |
| Интерфейс | USB Device/Host, RS-232, P/F Out (изолированный) |
| Дисплей | 14,5 см TFT (QVGA, Color LCD), 320 x 234 |
| Питание | 100-240V/50W max |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
