Основные особенности DS1204B

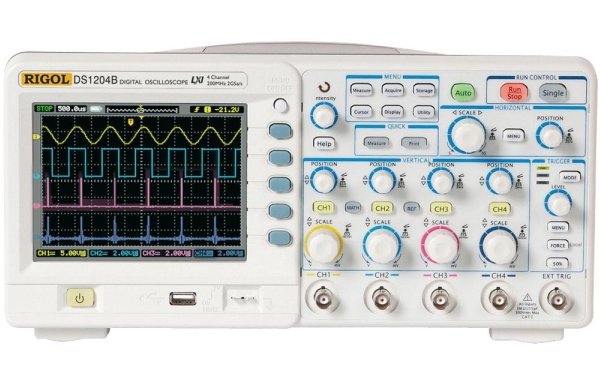

Rigol DS1204B из серии цифровых осциллограф DS1000B имеет 4 аналоговых входа, частоту дискретизации 2 ГВ/с и полосу пропускания 200 МГц и многое другое для упрощения проектирования систем и тестирования.Используя современные технологии ASIC, Rigol заменяет традиционные механические реле для устранения акустического шума, достигая более высокой производительности и надежности.
UltraScope SoftwareС прилагаемым программным обеспечением UltraScope, вы можете установить связь между DS1000B серии и ПК быстро и легко. 5,7 QVGA TFT 64k цветной дисплей использует новейшую технологию светодиодной подсветки, которая дает вам наилучшие качество изображения и при этом потребляет меньше энергии.
Основные характеристики DS1204B
• Универсальные возможности подключения
• Стандартное подключение интерфейсов: USB-устройство, USB-хост X2 и LAN
• Скорость выборки: в реальном масштабе времени - 2 ГВ/с, эквивалентная скорость выборки - 10 ГВ/с;
• Объем памяти: 16k точек;
• Интуитивный пользовательский интерфейс;
• Режимы синхронизации: по уровню, видео, ширине импульса, времени нарастания, внешний;
• Настраиваемая чувствительность системы захвата;
• 22 режима автоматических измерений;
• Стандартная конфигурация включает тест: прошёл/не прошёл;
• Курсорные измерения;
• Математические функции: сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье;
• Автоматическая калибровка;
• Специальный цифровой фильтр и режим самописца;
• >Встроенный аппаратный частотомер;
• Сохранение: 10 форм сигнала (bmp, csv), 10 настроек;
• Интерфейсы: 3хUSB, LAN, поддержка USB накопителей;
• Компактный дизайн: малые габариты и вес.
• Стандартное подключение интерфейсов: USB-устройство, USB-хост X2 и LAN
• Скорость выборки: в реальном масштабе времени - 2 ГВ/с, эквивалентная скорость выборки - 10 ГВ/с;
• Объем памяти: 16k точек;
• Интуитивный пользовательский интерфейс;
• Режимы синхронизации: по уровню, видео, ширине импульса, времени нарастания, внешний;
• Настраиваемая чувствительность системы захвата;
• 22 режима автоматических измерений;
• Стандартная конфигурация включает тест: прошёл/не прошёл;
• Курсорные измерения;
• Математические функции: сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье;
• Автоматическая калибровка;
• Специальный цифровой фильтр и режим самописца;
• >Встроенный аппаратный частотомер;
• Сохранение: 10 форм сигнала (bmp, csv), 10 настроек;
• Интерфейсы: 3хUSB, LAN, поддержка USB накопителей;
• Компактный дизайн: малые габариты и вес.
Основные технические характеристики DS1204B
| Характеристики | |
| Цифровой осциллограф | Rigol DS1204B |
| Пропускная способность | 200МГц |
| Количество каналов | 4 |
| Частота дискретизации в режиме реального времеи | 2 ГВ/с (для двух каналов одновременно), 1 ГВ/с (каждый канал) |
| Эквивалентная частота дискретизации выборки | 50 ГВ/с |
| Объем памяти | 16 000 точек |
| Разрешение по вертикали | 8 бит |
| Математические функции | Сложение, вычитание, умножение, инвертирование, быстрое преобразование: Фурье (БПФ) , настраиваемый пользовательский |
| Интерфейсы | 3хUSB, поддержка USB накопителей, LAN |
| Габариты (Ш х В х Г) | 303мм x 154мм x 133мм |
