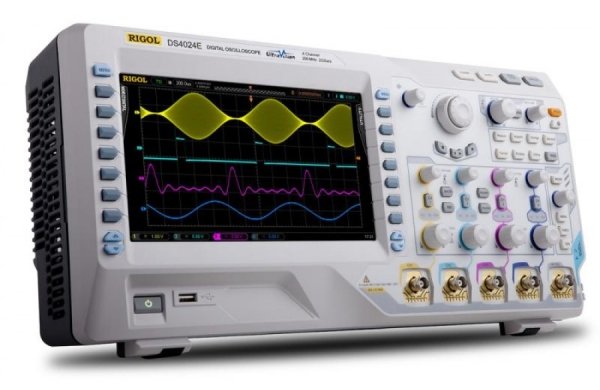

Цифровой осциллограф Rigol DS4000E

Артикул: 1-354878

  • Количество аналоговых каналов: 4
  • Макс. глубина записи: 14 М точек на канал
  • Макс.скорость захвата осциллограмм: 60 000 осц/сек
  • Автоматический покадровый регистратор: До 127 000 кадров


  • высокая скорость захвата осциллограмм (до 60000 осц./сек)
  • большая глубина записи до 140 млн.точек (14 миллионов точек на канал)
  • 256 градаций яркости при отображении сигнала
  • отображение 4-х каналов одновременно
  • Одновременный просмотр сигнала и фрагмента
  • Функция тестирования по маске (Pass/Fail)
  • математические операции над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )
  • автоматические измерения со статистической обработкой информации



Параметр/СерияDS4000DS4000EDS2000A
Полоса пропускания
100 МГц
200 МГц
350 МГц
500 МГц

100 МГц
200 МГц


70 МГц
100 МГц
200 МГц
300 МГц

Количество аналоговых каналов 2 или 4 4 2
Макс. частота дискретизации 4 Гвыб/сек
(2 Гвыб/сек на каждый канал)
2 Гвыб/сек на каждый канал 2 Гвыб/сек
(1 Гвыб/сек на каждый канал)
Макс. глубина записи 140 М точек 14 М точек на канал  14 М точек
Макс.скорость захвата осциллограмм 110 000 осц/сек 60 000 осц/сек 50 000 осц/сек
Автоматический покадровый
регистратор
До 200 000 кадров До 127 000 кадров До 65 000 кадров
Интерфейсы USB Host, USB-device, LAN, VGA,
выход AUX (TrigOut/PassFail/Fast/GND),
10MHz input/output
USB Host, USB-device, LAN, VGA,
выход AUX (TrigOut/PassFail/Fast/GND),
10MHz input/output
USB Host, USB-device, LAN,
выход AUX (TrigOut/PassFail)
Дисплей 9" WVGA 9" WVGA 8" WVGA

Для удобства работы с осциллограммами в осциллографах серии DS4000E, также как и в сериях DS/MSO1000Z, DS/MSO2000A, DS/MSO4000 и DS6000 применена инновационная технология UltraVision


Все осциллографы Rigol серии MSO/DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail/Fast/GND/Calibration).
