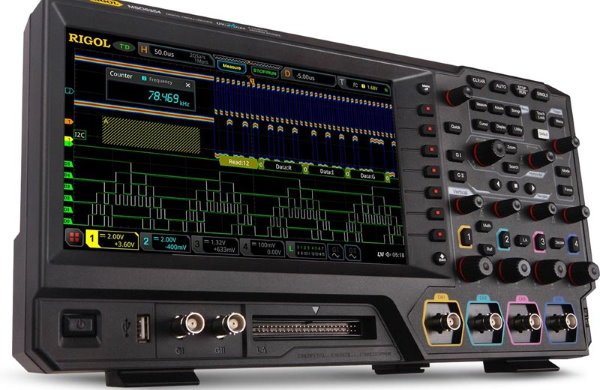

Цифровой осциллограф Rigol MSO5072

Артикул: 1-377638

  • Полоса пропускания 70 МГц (стандартно)
    • 100 МГц с опцией MSO5000-BW0T1
    • 200 МГц с опцией MSO5000-BW0T2
    • 350 MГц с опцией MSO5000-BW0T3
  • Режим дискретизации Реальное время
  • Количество каналов 2 аналоговых (стандартно) или 4 аналоговых (опция MSO5000-4CH) + 16 цифровых (опция PLA2216)
  • Макс. скорость захвата осциллограмм ≥500000осц./сек

Цифровой осциллограф Rigol MSO5072 интегрирует в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, двухканальный генератор сигналов, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Осциллограф Rigol MSO5072 использует новейший процессор "Phoenix", разработанный компанией Rigol. Это обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 200 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000. В цифровом осциллографе Rigol MSO5072 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный триггер.

Отличительной чертой осциллографов Rigol этой серии являются широкие возможности по апгрейду их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также применять прибор для анализа источников питания.

Технические характеристики

ХарактеристикаЗначение
Полоса пропускания 70 МГц (стандартно)
100 МГц с опцией MSO5000-BW0T1
200 МГц с опцией MSO5000-BW0T2
350 MГц с опцией MSO5000-BW0T3
Режим дискретизации Реальное время
Количество каналов 2 аналоговых (стандартно) или 4 аналоговых (опция MSO5000-4CH) + 16 цифровых (опция PLA2216)
Макс. скорость захвата осциллограмм ≥500000 осц./сек
Регистрация Режим Обычный
Пиковый детектор: 500 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Макс. дискретизация (реальное время) Аналоговые каналы:
8 Гвыб/сек (4 Гвыб/сек - два канала с опцией MSO5000-4CH; 2 Гвыб/сек - все каналы)
Цифровые каналы:
1 Гвыб/сек на канал
Глубина записи Аналоговые каналы:
100 М точек (50 М точек - два канала с опцией MSO5000-4CH ; 25 М точек - все каналы) - стандартно
200 М точек (100 М точек -два канала с опцией MSO5000-4CH; 50 М точек - все каналы) - опция MSO5000-2RL
Цифровые каналы:
25 М точек
Параметры вертикальной системы Аналоговые каналы
Связь по входу открытый, закрытый
Входной импеданс 1 MОм ±1% || 17 пФ ±3 пФ
Учет ослабления пробников 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
Определение пробников автоматическое определение пробников Rigol
Макс. входное напряжение 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
Вертикальное разрешение 8 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )
Динамический диапазон ±5 дел (8 бит)
Ограничение полосы пропускания 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала
Погрешность коэфф. усиления ±3% от полной шкалы
Погрешность смещения <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита ±8 кВ (на входе BNC)
Изоляция между каналами ≥40 дБ, от DC до максимальной частоты
Цифровые каналы
Группировка каналов 16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов ±15 В с шагом 10 мВ
Погрешность установки порога ±(100 мВ + 3% от установленного значения)
Уровень порогов TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Макс. входное напряжение ±40 В Впик CAT I; переходное перенапряжение 800 Впик
Макс. динамический диапазон ±10 В + значение порога
Мин. размах напряжения 500 мВп-п
Входной импеданс ~101 кОм || 8 пФ
Вертикальное разрешение 1 бит
Параметры
горизонтальной системы
Аналоговые каналы
Коэффициент развертки 5 нс/дел ~ 1000 с/дел
Временное разрешение 10 пс
Погрешность временной баз ±10 ppm ± 10 ppm/год
Максимальная задержка Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами ±100 нс
Режимы Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
Цифровые каналы
Мин. определяемая длительность импульса 5 нс
Мах. входная частота 200 МГц
Задержка между каналами 2 нс (тип.), 5 нс (макс.)
Измерения Курсорные Количество курсоров 2 пары XY курсоров
Режимы ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
Измерения в X-Y режиме X = Канал 1, Y = Канал 2
Автоматические Количество автоизмерений 41 тип
Источник аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
Режим измерения обычный
с повышенной точностью (по всей длине памяти)
Макс. количество
отображаемых на канал
33 типа
Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Другие Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Анализ частотомер, цифровой вольтметр, анализ мощности, гистограмма
Статистика текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции Количество отображаемых одновременно 4
Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT) Макс. длина 1 М точек
Тип окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Представление полный дисплей, половина дисплея
Поиск пиков макс. 15 пиков
Поиск и навигация Тип фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
Отображение таблица событий или навигации
Источник любой аналоговый канал
Кнопки навигации перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм Pass / Fail Источник аналоговые каналы (CH1 ~ CH4)
Гистограмма Источник аналоговые каналы (CH1 ~ CH4), результат автоизмерений
Тип горизонтальные, вертикальные, измерение
Измерение сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
Режим во всех режимах, включая ZOOM, XY, ROLL
Цветовая градация Источник аналоговые каналы (CH1 ~ CH4)
Темы температура, интенсивность
Режим во всех режимах
Декодирование Стандартно Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Опционально RS-232 / UART декодирование - опция MSO5000-COMP
I²C / SPI декодирование - опция MSO5000-EMBD
LIN / CAN декодирование - опция MSO5000-AUTO
FlexRay декодирование - опция MSO5000-FLEX
I²S декодирование - опция MSO5000-AUDIO
MIL-STD-1553 декодирование - опция MSO5000-AERO

Система запуска

Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска Авто, обычный, одиночный
Тип связи AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц)
Шумовая режекция Вкл / Выкл
Блокировка уровня запуска 8 нс ~ 10 с
Полоса запуска аналоговая полоса осциллографа
Чувствительность триггера Внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше
≥10 мВ/дел: 0,5 деления
Диапазон уровня запуска Внутренний ±5 делений от центра экрана
Сеть фикс. 50%
Зональный триггер Установка нарисованная вручную область на экране
Условие запуска пересекается "Intersect" или не пересекается "Not Intersect"
Источник запуска аналоговые каналы (CH1 ~ CH4)
Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту Тип фронта нарастающий, спадающий, нарастающий & спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть
Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
Диапазон установок 800 пс ~ 10 с
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу Система NTSC, PAL и SECAM
Стандарт 480P, 576P HDTV
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события Установка H, L, X
Условие запуска >, <, внутри интервала<>, вне интервала ><
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut) Тип фронта нарастающий, спадающий, нарастающий & спадающий
Время 16 нс ~ 10 с
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту Условие прохождение через заданный уровень
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по окну Тип фронта нарастающий, спадающий
Позиция запуска вход, выход, время
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по задержке Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание Фронт нарастающий, спадающий
Установка времени 16 нс ~ 10 с
Запуск по N фронту Тип фронта нарастающий, спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание (Setup/Hold) Установка H, L
Условие <
Время установки/удержания 8 нс ~ 1 с
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232 / UART запуск
(опция MSO5000-COMP)
Условие запуска Start, Error, Check Error, Data
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск
(опция MSO5000-EMBD)
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Длина 1 ~ 5 байт
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск
(опция MSO5000-EMBD)
Условие запуска CS, TimeOut
Разрядностья 4 бит ~ 32 бит
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск
(опция MSO5000-AUTO)
Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
Тип сигнала CAN_H, CAN_L, TX/RX, DIFF
Скорость до 5 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск
(опция MSO5000-FLEY)
Условие запуска Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
Скорость до 10 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск
(опция MSO5000-AUTO)
Условие запуска Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²S запуск
(опция MSO5000-AUDIO)
Тип канала левый, правый, левый и правый
Условие сравнения =, ≠, >, <, <>, ><
Режимы I²S, LJ, RJ
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
только для четырехканальных моделей
MIL-STD-1553 запуск
(опция MSO5000-AERO)
Условие запуска Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
Источник запуска аналоговые каналы (CH1 ~ CH4)

Генератор сигналов (опция MSO5000-AWG)

Количество каналов 2
Частота дискретизации 200 Мвыб/сек
Вертикальное разрешение 14 бит
Максимальная частота 25 МГц
Стандартные формы синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал Диапазон 100 мГц...25 МГц
Неравномерность ±0,5 дБ (относительно 1 кГц)
Гармонические искажения -40 дБн
Негармонические искажения -40 дБн
Коэффициент гармоник 1%
Отношение сигнал / шум 40 дБ
Прямоугольный / Импульсный сигнал Диапазон прямоугольного
сигнала
100 мГц...15 МГц
Диапазон импульсного
сигнала
100 мГц...1 МГц
Время нарастания / спада < 15 нс
Выброс < 5%
Коэф. заполнения 50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал
Разрешение коэф. заполнения 1% или 10 нс, что больше
Мин. длительность импульса 20 нс
Разрешение длит.импульса 10 нс или 5 бит, что больше
Джиттер 5 нс
Пилообразный сигнал Диапазон 100 мГц...100 кГц
Линейность 1%
Симметрия 0%...100%
Шумовой сигнал Полоса >25 МГц
Встроенные формы Диапазон 100 мГц...1 МГц
Произвольная форма Диапазон 100 мГц...10 МГц
Количество точек 2...16 К точек
Доп. свойства поддержка сохранения и загрузки форм
Частота Точность 100 ppm (<10 кГц), 50 ppm (>10 кГц)
Разрешение 100 мГц или 4 бит, что больше
Амплитуда Уровень 20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
Разрешение 100 мкВ или 3 бит, что больше
Точность 2% (на частоте 1 кГц)
Смещение Уровень ±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
Разрешение 100 мкВ или 3 бит, что больше
Точность ±(2%уст.значения + 5 мВ + 0,5%амплитуды)
Модуляция Тип АМ, ЧМ, ШИМ
АМ Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%
ЧМ Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота
ШИМ Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... макс. несущая частота
Свипирование Закон линейный / логарифмический
Интервал свипирования 1 мс ... 500 с
Частота Внутри диапазона частот
Пачки импульсов Режим N циклов, непрерывный
Количество импульсов 1 ... 1 000 000
Период 1 мкс ... 500 с
Задержка 0...100 с
Источник запуска внутренний, ручной

Цифровой вольтметр

Источник аналоговые каналы (CH1 ~ CH4)
Функция измерения DC, DC RMS, AC RMS
Разрешение ACV/DCV: 3 бита
Режим измерения диаграмма, превшение свыше 3 сек

Частотомер

Общие параметры Источник аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Разрешение 6 бит, пользовательская
Макс. частота макс. частота аналогового канала
Функция измерения частота. период, счет ипульсов
Суммирование Источник 48-бит счетчика
Фронт подсчет количества нарастающих фронтов
Временная база внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея диагональ 9", емкостной сенсорный мультитач
Разрешение дисплея 1024 (по горизонтали) × 600 (по вертикали) точек
Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение выкл; от 100 мс до 10 с; бесконечно
Яркость 256 уровней (ЖК HDMI)

Энергонезавсисмая память

Формат сохранения настройки setup (*.stp)
изображения image (*.png, *.bmp, *.tif, *.jpg)
осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)
Опорные осциллограммы 10 осциллограмм

Порты ввода / вывода

USB 2.0 Hi-speed Host 1 на передней панели
USB 2.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC)
LAN 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB адаптер USB-GPIB (опция)
WEB интерфейс поддержка VNC Web
HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
Выход синхронизации
(Trig Out)
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
Выход компенсации пробника Частота меандр 1 кГц
Амплитуда 3 Вп-п

Питание

Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность <75 Вт
Предохранитель 4 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 367 мм × 200 мм × 130 мм (Ш*В*Г)
Вес 3,5 кг без упаковки
5,8 кг с упаковкой

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Осциллограф
  • Кабель питания
  • USB кабель
  • Пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал)
  • Краткое руководство по эксплуатации
Комментарии
