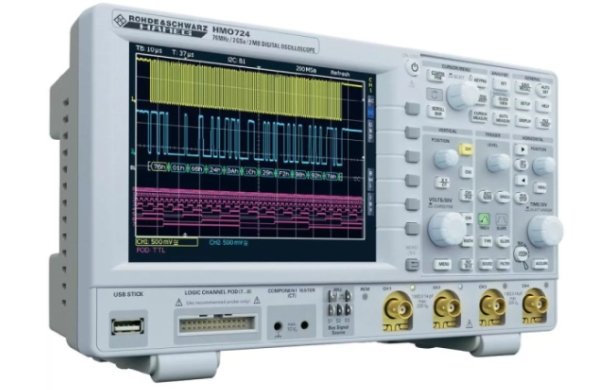

Цифровой осциллограф Rohde & Schwarz HMO724

Артикул: 1-362244

  • Полоса пропускания 70    МГц
  • Каналы 4    аналоговых, 8 логических
  • Частота дитскретизации 4х1    ГВыборок/с или 2х2 Гвыборок/с
  • Память 4х1    млн. точек или 2х2 млн. точек


В классе осциллографов нижнего ценового диапазона модели серии HMO COMPACT являются наиболее приемлемыми, сочетая в себе компактные габаритные размеры, великолепные технические характеристики и простоту применения по приемлемой цене.

Широкий выбор полос пропускания, сочетание аналоговых и логических каналов, усовершенствованные способы синхронизации, широкий спектр анализа полученных данных, упрощённый обмен информацией с другими измерительными приборами и периферийными устройствами – всё это позволяет решать различные современные конструкторские задачи.

Семейство HMO COMPACT&



HMO724

HMO1024

HMO1524

HMO2024

Полоса пропускания

70    МГц

100    МГц

150    МГц

200    МГц

Каналы

4    аналоговых, 8 логических

Частота дитскретизации

4х1    ГВыборок/с или 2х2 Гвыборок/с

Память

4х1    млн. точек или 2х2 млн. точек


Основные свойства серии HMO COMPACT

  • Дискретизация до 2 млрд. отсчетов/с в реальном масштабе времени;
  • Глубина памяти до 2 млн. точек на канал, увеличение фрагмента из памяти до масштаба 50 ‘000:1;
  • Режим смешанных сигналов (MSO - опционально) с 8 логическими каналами;
  • Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
  • Удобная навигация с помощью 8 пользовательских маркеров;
  • Контроль по критерию «годен / не годен» на основе масок;
  • 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ;
  • Встроенный 6-разрядный частотомер;
  • Встроенный тестер компонентов;
  • Встроенный генератор кодовых последовательностей;
  • Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
  • Масса 2,5 кг.



HMO724

HMO1024

HMO1524

HMO2024

Система вертикального отклонения

Количество аналоговых каналов

4

Количество логических каналов

8 (с пробником HO3508)

Полоса пропускания
(при коэффициенте отклонения ≥ 5 мВ/дел)

70 МГц

100 МГц

150 МГц

200 МГц

Полоса пропускания
(при коэффициенте отклонения ≤ 2 В/дел)

20 МГц

100 МГц

Время нарастания переходной характеристики (расчетное)



<3,5 нс

<2,4 нс

<1,75 нс

Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 10 В/дел

Импеданс аналоговые каналы

1 МΩ, 14 пФ +/-2 пФ

1 МΩ, 14 пФ +/-2 пФ;
50Ω подкл.

Импеданс логические каналы

100кΩ,

Максимальное входное напряжение аналоговых каналов

200 В (DC + пик AC)

200 В (DC + пик AC),
50 Ω

Максимальное входное напряжение логических каналов

40 В (DC + пик AC)

Система вертикального отклонения

Диапазон временной развертки

от 2 нс/дел до 50 с/дел

Погрешность временной развертки

50×10-6

Функция ZOOM

до 50’000:1

Система сбора данных

Частота дискретизации (аналоговые каналы)

4 х 1 ГВыб/с, 2 х 2 ГВыб/с

Частота дискретизации (логические каналы)

8 х1 ГВыб/с

Глубина памяти

4 х 1 млн.точек, 2 х 2 млн.точек

Разрядность АЦП

8 бит (до 10 бит в режиме HiRes)

Скорость обновления

до 2’000 осциллограмм/с

Система синхронизации

Источники синхронизации

Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов

Режимы запуска

Автоматический, ждущий, однократный

Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

Анализ осциллограмм

Автоматические измерения

28 измерений, разбитых по категориям времени и амплитуды

Статистика

Минимальное/максимальное значение, Стандартное отклонение

Курсоры

Амплитудные, временные

Математическая обработка

Пользовательские выражения, редактор формул

Частотомер

6 разрядов

Тестер компонентов

Параметры тестового сигнала

            10 Впик, 10 мАпик, 50 Гц/ 200 Гц

Дисплей

Диагональ

16,5 см (6,5”)

Разрешение

            640х480 пикселей (VGA Color TFT)

Цветовая схема

            256 цветов

Общие характеристики

Интерфейсы

USB-A, DVI-D,
опционально  USB/RS-232/LAN/GPIB

Габаритные размеры (Ш-В-Г), мм

285-175-140

Масса

<2,5 кг
