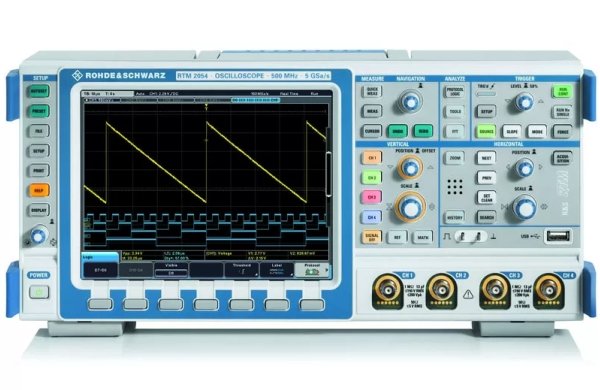

Цифровой осциллограф Rohde & Schwarz R&SRTM2052

Артикул: 1-362274

  • Количество каналов 2
  • Полоса пропускания 500 МГц

Преимущества

Благодаря своим превосходным измерительным характери стикам и разнообразию полезных функций, осциллографы R&S®RTM облегчают повседневную работу как при разработке изделий, так и в сервисе. Их компактные размеры, простое управление и великолепный экран делают эти приборы лучшим выбором для ежедневных задач контроля и измерений .


Семейство R&S®RTM2000

Базовый модуль

Полоса пропускания

Каналы

R&S®RTM2022

200 МГц

2

R&S®RTM2024

200 МГц

4

R&S®RTM2032

350 МГц

2

R&S®RTM2034

350 МГц

4

R&S®RTM2052

500 МГц

2

R&S®RTM2054

500 МГц

4

R&S®RTM2102

1 ГГц

2

R&S®RTM2104

1 ГГц

4

С помощью опций B200-B205 можно расширить имеющиеся полосы пропускания (подробнее смотрите в разделе информация для заказа).

Основные свойства
Компактные, точные, универсальные осциллографы

  • Быстрое и эффективное обнаружение аномалий сигнала
  • Инструменты для быстрого анализа сигналов
  • Концепция интеллектуального управления
  • Надежные результаты для самых строгих требований
  • Синхронизация и декодирование протоколов последовательной передачи данных


Характерные особенности
Быстрое и эффективное обнаружение аномалий сигнала

  • Расширенные возможности синхронизации позволяют отслеживать важные события в сигнале
  • Выделение редких событий в сигнале упрощает отладку
  • Оптимальный обзор: режим X-Y(-Z)
  • Гибкий выбор режимов сбора данных
  • Режим «Smooth» для сглаживания непериодических сигналов


Инструменты для быстрого анализа сигналов

  • Подробный анализ стал проще: функция масштабирования и маркера событий
  • Функция «QuickMeas» – получение ключевых результатов нажатием одной кнопки
  • Расширенные функции измерения на основе положения курсора
  • БПФ-анализ сигнала в частотной области
  • Испытания на соответствие маске для выявления отклонений сигнала


Концепция интеллектуального управления

  • Цветная маркировка органов управления делает удобной работу с прибором
  • Простая структура меню и специальные кнопки для быстрого выполнения измерений
  • Экран XGA высокого разрешения – идеальное отображение мельчайших деталей
  • Возможности подключения других устройств
  • Портативность благодаря компактной конструкции


Надежные результаты для самых строгих требований

  • Высокое временное разрешение – даже для длительных последовательностей сигналов
  • Малошумящие входные усилители обеспечивают великолепную точность измерений
  • Полная ширина полосы пропускания, даже для чувствительности 1 мВ/дел
  • Хорошая межканальная развязка предотвращает перекрестные помехи
  • Пассивные пробники обеспечивают точное измерение крутых фронтов импульсов


Применение
Синхронизация и декодирование протоколов последовательной передачи данных

  • Поддержка различных стандартов последовательной передачи данных
  • Инструменты для синхронизации и декодирования интерфейсов I2C, SPI и UART/RS-232, RS-422/RS-485, LIN, CAN, MIL-1553 и ARINC 429.
  • Запуск по предопределенным сообщениям/адресам шины
  • Отображение результатов декодированной информации как в виде цветной кодировки сигналов шины, так и в виде таблицы.
  • Анализ записанных сигналов по событиям, представляющим интерес для пользователя, с помощью функций поиска и навигации.

Подробно

Система вертикального   отклонения

Количество каналов

RTM2022/2032/2052/2102

2

RTM2024/2034/2054/2104

4

Полоса пропускания (на уровне–3 dB) при 50 Ом

RTM2022/2024

200 МГц

RTM2032/2034

300 МГц

RTM2052/2054

500 МГц

RTM2102/2104

1 ГГц

Время нарастания переходной   характеристики (расчетное)

RTM2022/2024

1,75 нс

RTM2032/2034

1 нс

RTM2052/2054

700 пс

Входное сопротивление



50 Ом ±1.5 %

1 МОм ±1 %, 12 пФ  (для 200-500 МГц),
16 пФ (для 1ГГц) (расчетное)

Чувствительность

При максимальной полосе   пропускания во всех диапазонах

50 Ом: от 1 мВ/дел до 2 В/дел

1 МОм: от 1 мВ/дел до 10 В/дел

Разрешение



8 бит (до 16 бит в режиме high resolution)

Система сбора информации

Максимальная частота дискретизации (в режиме реального времени)

 RTM2022/2032/2052/2102

2,5 ГГц (при 2-х каналах);
5 ГГц (при 1 активном канале)

RTM2024/2034/2054/2104

2,5 ГГц (при 4-х каналах);
5 ГГц (при 2-х каналах)

Объем памяти

При частоте дискретизации 2,5 ГГц

10 млн. отсчетов на каждый канал



При частоте дискретизации 5 ГГц

20 млн. отсчетов на каждый канал

Режимы детектирования

Возможно сочетание режима   прореживания и арифметических операций с формой сигнала

Выборка, пиковый детектор,   режим высокого разрешения

Арифметические операции



Выключены, огибающая,   усреднение, сглаживание, фильтрация

Режимы интерполяции



Sin(x)/x

Система горизонтального  отклонения

Диапазон временной    развертки



От 1 нс/дел до 500 с/ дел

Погрешность временной   развертки



3.5ppm

Задержка между каналами



±100 нс

Система синхронизации

Режимы синхронизации



По фронту, по срезу, по длительности,   видео, по шаблону, B-триггер

Опционально: I2C,    SPI,UART/RS-232, MIL-1553 и ARINC 429

Уровень синхронизации



± 10 дел. от центра экрана

Функции анализа и измерений

Быстрое измерение    (QuickMeas)

При нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются

пиковое напряжение, пол.    пик,отр. пик, время нарастания, время спада, среднее значение, среднеквадратичное    значение, период, частота

Автоматические измерения



уровень, пиковое    напряжение,пол. пик, отр. пик, период, частота, число импульсов, число отр.    импульсов, число фронтов возрастания, число фронтов спада, ширина импульса,    обратная ширина импульса, скважность, скважность отр. импульсов,время    нарастания, время спада, период синхронизации,частота синхронизации

Курсорные измерения



напряжение, время,    отношение по Х, отношение по Y, число импульсов, пиковое значение,    среднеквадратичное значение, среднее значение, время нарастания, время спада,    вертикальный маркер

Математические операции



суммирование, вычитание,   умножение, деление, максимум, минимум, квадрат, кв. корень, амплитуда,    положительная волна, отрицательная волна, обратная величина, инверсия,    интегрирование, дифференцирование, log10, ln, НЧ фильтр, ВЧ фильтр, БПФ

Общие характеристики

Габариты (Ш × В × Г)



403 мм x 189 мм x 142 мм

Масса (без опций)



4,1 кг

Дисплей



8.4" TFT цветной    дисплей,

(1024 x 768 пикселей)

Возможности подключения



2 x USB host, устройство    USB,LAN, GPIB (опционально), DVI-D для внешнего монитора
