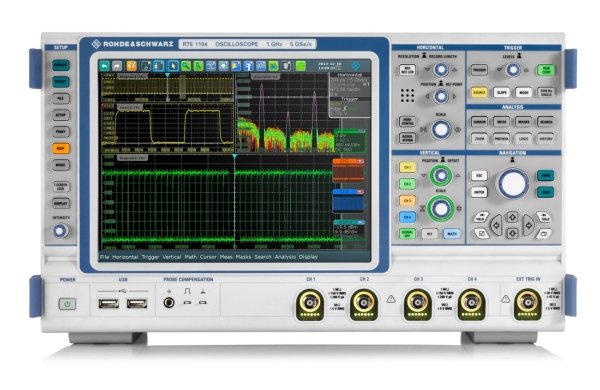

Цифровой осциллограф Rohde & Schwarz RTE1054

Артикул: 1-362263

  • Количество каналов 4
  • Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 500 МГц
  • Время нарастания переходной характеристики (расчетное) < 700 нс
  • Входной импеданс 50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)


Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.


Семейство R&S®RTE

Базовый модуль Полоса пропускания Каналы
R&S®RTE1022 200 MГц 2
R&S®RTE1024 200 MГц 4
R&S®RTE1032 350 MГц 2
R&S®RTE1034 350 MГц 4
R&S®RTE1052 500 MГц 2
R&S®RTE1054 500 МГц 4
R&S®RTE1102 1 ГГц 2
R&S®RTE1104 1 ГГц 4
R&S®RTE1152 1,5 ГГц 2
R&S®RTE1154 1,5 ГГц 4
R&S®RTE1202 2 ГГц 2
R&S®RTE1204 2 ГГц 4


С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания (см. раздел информация для заказа).

Основные свойства
Производительность: Повышенная надежность  измерений

  • Высокая разрешающая способность по времени и  большая глубина памяти (частотадискретизации 5 млрд отсчетов/сек, глубина  памяти 10 млн отсчетов на канал)
  • Быстрое обнаружение редко возникающих ошибок  сигнала (частота обновления 1 млносц/сек)
  • Запуск по определенным событиям сигналов, а не  по шуму (уникальная функция запуска по цифровому сигналу)



Анализ сигналов: Расширенный набор функций  и быстрое получение результатов

  • Функция QuickMeas: получение ключевых результатов  измерения нажатием одной кнопки
  • Функция БПФ: простой способ анализа спектра  сигналов
  • Функция архива: возврат к предыдущим результатам  измерения
  • Тестирование по маске: настройка в считанные  секунды
  • Широкий выбор функций измерения
  • Многообразие прикладных решений



Удобство эксплуатации: Использование с  удовольствием

  • Полностью настраиваемый экран (функция  SmartGrid, пиктограммы сигналов)
  • Сенсорный экран высокого разрешения (разрешение  XGA, 1024 x 768 пикселей)
  • Быстрый доступ к ключевым инструментам  (настраиваемая панель инструментов с логически с группированными инструментами)
  • Получение подробной информации о сигнале одним  касанием пальца (функция FingertipZoom)
  • Функция отмены/восстановления, обеспечивающая  возможность исправления ошибок

Подробно

  RTE1022 RTE1024 RTE1032 RTE1034 RTE1052 RTE1054 RTE1102 RTE1104 RTE1152 RTE1154 RTE1202 RTE1204
Система вертикального отклонения
Количество каналов 2 4 2 4 2 4 2 4 2 4 2 4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 200 МГц 350 МГц 500 МГц 1 ГГц 1,5ГГц 2 ГГц
Время нарастания переходной характеристики (расчетное) < 1,75 нс < 1 нс
Входной импеданс 50 Ω+/- 1.5 %
1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)
Чувствительность на 50 Ω: от 500 мкВ/дел до 1 В/дел
на 1 МΩ: от 500 мкВ/дел до 10 В/дел
Разрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания:
> 7 бит (расчетное)
Максимальное входное напряжение на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки от 50 пс/дел до 50 с/дел
Погрешность временной развертки +/- 5·10-6
Задержка между каналами
Система сбора данных
Частота дискретизации (в режиме реального времени) макс. 5 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени) > 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале), млн. точек
стандартно 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40
c опц. RTE-B101 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80
c опц. RTE-B102 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200
Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)
Арифметические операции Выключены, огибающая, усреднение
Система синхронизации
Режимы синхронизации по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео
опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC
Чувствительность (задание гистерезиса системы запуска) Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность
Операции с осциллограммами
Алгебраические категории математические, логические операции, сравнение, частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT
Функции анализа и измерений
Функции анализа с аппаратным ускорением спектр, гистограмма, испытания на соответствие маске, курсор
Функции измерения с аппаратным ускорением амплитудные измерения, временные измерения
Общие характеристики
Дисплей Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768
Интерфейсы USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)
Габаритные размеры (Ш-В-Г), мм 427 × 249 × 204
Масса (номинально, без опций) 8,6 кг
