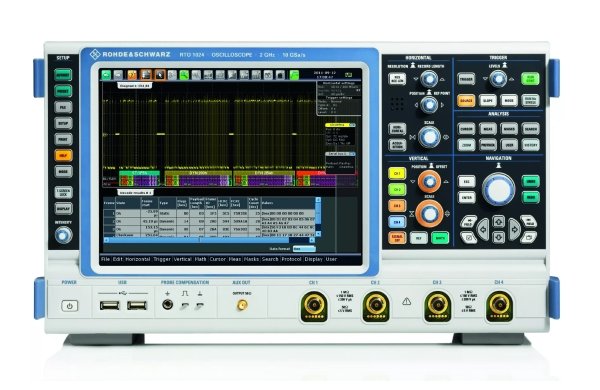

Цифровой осциллограф Rohde & Schwarz RTO1022

Артикул: 1-6193

• Количество каналов: 2 канала
• Полоса пропускания (на уровне -3 дБ) при 50 Ом: 2 ГГц
• Время нарастания переходной характеристики(расчетное): 583 пс
• Разрешение: > 7 бит (расчетное)
• Размеры: 427 мм × 249 мм × 204 мм
• Масса: 9,6 кг

 Описание:

Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания Класс: 600 МГц – 4 ГГц. Приборы оснащены функциями измерения и анализа с аппаратным ускорением.

• Быстрое обнаружение аномалий сигнала
• Аппаратное ускорение анализа
• Высокоточная цифровая система синхронизации
• Новый уровень удобства работы
• Убедительная точность

 Особенности:

Быстрое обнаружение аномалий сигнала

• Один миллион сигналов в секунду: поиск неисправностей не требует догадок Благодаря высокой скорости регистрации, составляющей один миллион сигналов в секунду, осциллографы R&S®RTO значительно быстрее находят ошибки.

• Высокие скорости сбора данных без ограничения функциональных возможностей Осциллографы R&S®RTO являются первыми приборами, которые обеспечивают высокую скорость сбора данных, без ограничения настроек прибора и имеющихся функций анализа. Этот пример показывает быстрое измерение гистограммы на сигнале в режиме послесвечения.

• Быстрый анализ ошибок с функцией просмотра истории Осциллографы R&S®RTO всегда обеспечивают доступ к ранее сохраненным сигналам. Независимо от функции, на которой было остановлено измерение, сохраненные в памяти данные измерений немедленно доступны для анализа.

Аппаратное ускорение анализа

• Высокая скорость измерений, даже для сложных функций анализа В осциллографах R&S®RTO многие функции анализа реализованы аппаратно. Процессы вычисления идут параллельно, это впервые обеспечивает высокие скорости сбора данных, даже если задействованы функции анализа.

• Спектральный анализ на основе БПФ: эффективно и удобно Функция БПФ осциллографов R&S®RTO обеспечивает впечатляющую точность, скорость, функциональность и простоту использования.

• Испытания на соответствие маске: быстрая настройка, надежные результаты Осциллографы R&S®RTO позволяют с высокой скоростью проводить испытания на соответствие маске. В течение десяти секунд регистрируются, анализируются и отображаются более шести миллионов сигналов.

• Усложненный анализ с использованием одновременно до трех сигналов в каждом канале Впервые осциллографы R&S®RTO позволяют пользователю настраивать прореживание данных, арифметические операции с сигналами и одновременно отображать до трех сигналов.

Высокоточная цифровая система синхронизации

• Точные измерения благодаря малому джиттеру синхронизации Благодаря использованию обработки сигналов на аппаратной основе, используемая в осциллографах R&S®RTO цифровая система синхронизации впервые работает в режиме реального времени. Это увеличивает чувствительность системы синхронизации, уменьшает джиттер запуска и обеспечивает новые функции, такие как гибкая настройка фильтра или запуск на основе математической комбинации входных сигналов.

• Высокая чувствительность запуска во всей полосе пропускания Цифровая схема запуска осуществляет сравнение сигнала с заданными условиями синхронизации. Для того чтобы обеспечить стабильную синхронизацию независимо от уровня шума сигнала, пользователь может задать гистерезис системы синхронизации осциллографов.

• Регулируемый цифровой фильтр сигнала синхронизации Настройка фильтра для измеряемого сигнала и сигнала запуска: может быть задана частота среза цифрового фильтра нижних частот, этот фильтр может быть применен к измеряемому сигналу, сигналу синхронизации или к ним обоим.

Новый уровень удобства работы

• Четкая структура меню позволяет быстро начать работу Такие функции, как панель инструментов у верхнего края экрана и четко структурированные меню помогают пользователю быстро найти разнообразные функции, без больших затрат времени на поиск.

• Цветная маркировка органов управления, понятная для пользователя Органы настройки системы вертикального управления и системы синхронизации имеют цветовую маркировку. Многоцветные светодиодные индикаторы, расположенные вокруг ручек вертикального размещения и масштабирования, обозначают выбранный канал соответствующим цветом.

• Пиктограммы сигналов с функцией перетаскивания «drag & drop» Пиктограммы сигнала, расположенные на краю экрана, изображают сигналы и результаты измерений в режиме реального времени. Для отображения соответствующей полноразмерной кривой, просто перетащите пиктограмму в главное окно.

• Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы Полупрозрачные диалоговые окна служат элегантным способом дать возможность пользователю всегда видеть результаты измерений.

Убедительная точность

• Точные измерения благодаря очень низкому внутреннему шуму Типовой собственный шум осциллографа R&S®RTO1024: стандартное отклонение с измерением гистограммы. Условия измерений: 50 мВ/дел, разрешение 100 пс, без фильтра.

• Широкий динамический диапазон благодаря одноядерному аналогово-цифровому преобразователю Стабильно высокая эффективная разрядность АЦП в осциллографах R&S®RTO обеспечивает точное отображение сигнала во всех подробностях и в широком динамическом диапазоне.

• Полная ширина полосы пропускания, даже для значений чувствительности ≤ 10 мВ/дел Осциллографы R&S®RTO отличаются высокой чувствительностью по входу (до 1 мВ/дел). Тем не менее, они обеспечивают высокую точность измерения, поскольку измерение чувствительности реализовано не путем "программного масштабирования", а с использованием коммутируемых усилителей на входе.

• Малые погрешности коэффициента усиления и смещения, независимо от температуры Усилитель и аттенюатор, установленные на входе осциллографов Rohde & Schwarz, обеспечивают очень точную настройку. В сочетании с очень стабильной рабочей температурой это обеспечивает продолжительную работу, не прерываемую раздражающим пользователя процессом автоматической компенсации.

• Надежная межканальная развязка предотвращает перекрестные помехи Высококачественная конструкция защитной крышки входов осциллографов R&S®RTO обеспечивает надежную межканальную развязку.

Опция логического анализатора

• Опция логического анализа RTO-B1 позволяет анализировать логические состояния цифровых шин данных по 16 каналам с тактовой частотой до 400 МГц, разрешением по времени 200 пс (частота дискретизации 5 ГГц) и с глубиной записи до 200 миллионов точек. При этом даже с включенными цифровыми каналами осциллографы RTO обеспечивают скорость обновления экрана свыше 200 тысяч осциллограмм в секунду. Опция RTO-B1 может быть установлена на любую модель осциллографа RTO.

Демодуляция сигналов на квадратурные составляющие

• Программная опция RTO-K11 позволяет захватывать модулированные входные сигналы, выполнять их аппаратную векторную демодуляцию, фильтрацию и повторную выборку соответствующих I/Q данных для обеспечения требуемой частоты дискретизации. Полученные I/Q данные затем доступны для последующего анализа как в стандартных математических пакетах типа MatLab, так и в ПО Rohde-Schwarz FS-K96 по анализу сигналов OFDM. В зависимости от модели осциллографа максимальная полоса анализа входных сигналов составляет до 4 ГГц. Превосходные аппаратные характеристики осциллографов RTO обеспечивают анализ квадратурно-модулированных сигналов с опцией FS-K96 с EVM на уровне -40 дБ вплоть до частот несущей 3 ГГц.

 Характеристики:

• Количество каналов: 2 канала
• Полоса пропускания (на уровне -3 дБ) при 50 Ом: 2 ГГц
• Время нарастания переходной характеристики(расчетное): 583 пс
• Разрешение: > 7 бит (расчетное)
• Размеры: 427 мм × 249 мм × 204 мм
• Масса: 9,6 кг
