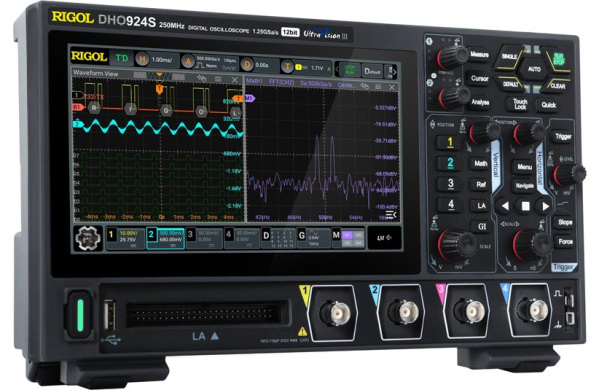

Цифровой осциллограф Rigol DHO924S представляет собой отличный инструмент для исследования аналоговых и цифровых сигналов и отладки современных электронных схем, объединяя в себе 16-канальный логический анализатор, анализатор протоколов, генератор сигналов и измеритель АЧХ на основе диаграмм Боде. Благодаря высокому разрешению по вертикали (12 бит), низкому уровню шумов и высокой чувствительности, осциллограф DHO924S способен проводить более точные измерения даже для сильнозашумленных сигналов.
Прибор обладает возможностью запуска и анализа по сигналам последовательных шин RS-232/UART, I²C, SPI, LIN, CAN.
В цифровом осциллографе Rigol DHO924S установлен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели делает пользование прибором еще более простым и удобным.
Осциллограф
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 250 MГц | |||
| Режим дискретизации | Реальное время | |||
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |||
| Минимальная детектируемая длительность импульса | Цифровые каналы (опция): 5 нс |
|||
| Регистрация | Режим | Обычный Пиковый детектор 1,6 нс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осц/сек |
||
| Макс. дискретизация (реальное время) | Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) | |||
| Параметры вертикальной системы | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): около 101 кΩ || 8 пФ |
|||
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
|||
| Максимальное входное напряжение |
Аналоговые каналы: 300 Вскз CAT I, 400 Вп-п (DC+Впик) Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
|||
| Вертикальное разрешение | Аналоговые каналы: 12 бит Цифровые каналы (опция): 1 бит |
|||
| Аналоговые каналы | ||||
| Вертикальное отклонение | 200 мкВ/дел ~ 10 В/дел | |||
| Диапазон смещения | ±0,5 В (< 500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2.75 В/дел) ±100 В (2.75 В/дел ~ 10 В/дел ) |
|||
| Динамический диапазон | ±4 дел (12 бит) | |||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |||
| Время нарастания | ≤1,4 нс (типичное) | |||
| Погрешность коэф. усиления | ≤5 мВ: ±2% от полной шкалы (типичное) > 5 мВ: ±1% от полной шкалы (типичное) |
|||
| Погрешность смещения | ≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения > 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|||
| Изоляция между каналами | ≥100:1 | |||
| Цифровые каналы (опция) | ||||
| Пороги | 2 группы (D0 ~ D7, D8 ~ D15) | |||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|||
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |||
| Макс. динамический диапазон | ±10 В + значение порога | |||
| Мин. размах напряжения | 500 мВп-п | |||
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 30000 осц./сек в векторном режиме 1000000 осц./сек в режиме UltraAcquire |
||
| Интерполяция | (sin x)/x | |||
| Глубина записи | 50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) | |||
| Коэффициент развертки | 2 нс/дел ~ 500 с/дел, точная | |||
| Погрешность временной базы | ≤±25 ppm ± 5 ppm/год | |||
| Максимальная задержка | Пред-запуск: - 5 дел Пост-запуск: 1 с или 100 дел (что больше) |
|||
| Режимы | Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) | |||
Измерения
| Измерения | Курсорные | Количество курсоров | 2 пары XY курсоров | ||
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | ||||
| Автоматические | Количество автоизмерений | 41 тип с отображением 10 одновременно | |||
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | ||||
| Окно измерений | основное, ZOOM | ||||
| Режим "Все измерения" | Отображение 33 измерений (вертикальные и горизонтальные) | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area | ||||
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | ||||
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | ||||
| Математические операции | Количество отображаемых одновременно | 4 | |||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | ||||
| БПФ (FFT) | Макс. длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Представление | полный дисплей, половина дисплея | ||||
| Поиск пиков | макс. 15 пиков | ||||
| Поиск и навигация | Тип | фронт, импульс | |||
| Отображение | таблица событий с сохранением во внутреннюю память или USB-носитель | ||||
| Источник | любой аналоговый канал | ||||
| Типы | Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire. |
||||
| Анализ осциллограмм | Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) | ||
| Запись осциллограмм | Анализ | Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; возможность вычисления, измерения и декодирования воспроизводимых сигналов |
|||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Гистограмма | Источник | аналоговые каналы (CH1 ~ CH4), результат автоизмерений | |||
| Тип | горизонтальные, вертикальные, измерение | ||||
| Измерение | Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale |
||||
| Режим | во всех режимах, кроме ZOOM, XY, ROLL | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Декодирование | Стандартно | Параллельно, RS232/UART, I2C, SPI, LIN, CAN | |||
Система запуска
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Режим запуска | Авто, обычный, одиночный | ||||||
| Тип связи | AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск) | ||||||
| Шумовая режекция | Вкл / Выкл | ||||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||||
| Полоса запуска | аналоговая полоса осциллографа | ||||||
| Чувствительность триггера | Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) | ||||||
| Диапазон уровня запуска | ±4.5 делений от центра экрана | ||||||
| Типы запуска | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN | ||||||
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: > , < , = отрицательная полярность импульса: > , < , = |
|||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: > , < , внутри диапазона < > | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |||||
| Стандарт | 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по длительности события | Установка | H, L, X | |||||
| Условие запуска | > , < , внутри интервала< > , вне интервала > < | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по ранту | Условие | прохождение через заданный уровень | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по окну | Тип фронта | нарастающий, спадающий | |||||
| Позиция запуска | вход, выход, время | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по задержке | Фронт | нарастающий, спадающий | |||||
| Условие задержки | > , < , внутри интервала< > , вне интервала > < | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| RS-232 / UART запуск | Условие запуска | Start, Error, Check Error, Data | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data | |||||
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| SPI запуск | Условие запуска | CS, TimeOut | |||||
| Разрядностья | 4 бит ~ 32 бит | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| CAN запуск | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random | |||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||||
| Скорость | до 5 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| LIN запуск | Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
Диаграммы Боде
| Начальная частота | 10 Гц...24.99 МГц | |||
| Конечная частота | 100 Гц...24.99 МГц | |||
| Точки/Декады | 10...300 МГц | |||
| Выходная амплитуда | 20 мВ...5 В | |||
Генератор
| Характеристика | Значение | |||
|---|---|---|---|---|
| Количесто каналов | 1 | |||
| Частота дискретизации | 156 Мвыб/сек | |||
| Вертикальное разрешение | 14 бит | |||
| Максимальная частота | 25 МГц | |||
| Стандартные формы | Синус, меандр, треугольный, шумовой, постоянный ток DC | |||
| Произвольная форма | поддерживается | |||
| Синус | Диапазон частот | 2 мГц ~ 25 МГц | ||
| Нелинейность АЧХ | ±0,5 дБ (относительно 1 кГц) | |||
| Гармонические искажения | -40 дБн | |||
| Негармонические искажения | -40 дБн | |||
| Общие гармонические искажения | 1% | |||
| Отношение сигнал/шум | 40 дБ | |||
| Меандр/Импульс | Диапазон частот | Меандр: 2 мГц ~ 15 МГц | ||
| Время нарастания / спада | < 15 нс | |||
| Выброс | < 5% | |||
| Коэффициент заполнения | 1% ~99% | |||
| Джиттер | 500 пс | |||
| Треугольный | Диапазон частот | 2 мГц ~ 100 кГц | ||
| Линейность | 1% | |||
| Симметрия | 0% ~100% | |||
| Шумовой | Полоса | 25 МГц | ||
| Произвольная форма | Диапазон частот | 2 мГц ~ 10 МГц | ||
| Глубина записи | 2 ~ 16 К точек | |||
| Частота | Точность | 100 ppm | ||
| Разрешение | 0,1 Гц или 4 бит (что больше) | |||
| Амплитуда | Диапазон | 2 мВ ~ 10 В (≤ 10 МГц) 2 мВ ~ 5 В (> 10 МГц) |
||
| Точность | ±(2% от установленного значения + 1 мВ) (частота = 1 кГц) | |||
| Разрешение | 100 мкВ или 3 бит (что больше) | |||
| Смещение постоянной составляющей |
Диапазон | -5 В ~ 5 В | ||
| Точность | ±(2% от установленного значения + 5 мВ + 0.5% амплитуды) | |||
| Разрешение | 100 мкВ или 3 бит (что больше) | |||
| Модуляция | Тип | АМ, ЧМ, ШИМ | ||
| АМ | Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Источник: внутренний Частота: 2 мГц ... 1 МГц Глубина модуляции: 0% ... 120% |
|||
| ЧМ | Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 2 мГц ... несущая частота |
|||
| ФМ | Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0° ~ 360°, по умолчанию 90° |
|||
Цифровой вольтметр
| Источник | аналоговые каналы | |||
| Функция измерения | DC, AC+DC RMS, AC RMS | |||
| Разрешение | ACV/DCV: 3 бита | |||
| Звуковой сигнал | При выходе за пределы заданного диапазона | |||
Частотомер
| Общие параметры | Источник | аналоговые каналы, цифровые каналы (D0 ~ D15) | ||
| Разрешение | 3-6 бит, пользовательская | |||
| Макс. частота | макс. частота аналогового канала | |||
| Функция измерения | частота, период, счет ипульсов | |||
| Суммирование | Источник | 48-бит счетчика | ||
| Фронт | подсчет количества нарастающих фронтов | |||
| Временная база | внутренний источник опорной частоты | |||
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 7”, сенсорный, емкостной |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек |
| Сетка | 10 (по горизонтали) x 8 (по вертикали) |
| Послесвечение | от 100 мс до 10 с, бесконечно |
| Яркость | 256 уровней интенсивности (ЖК, HDMI) |
Порты ввода / вывода
| USB 2.0 Hi-speed Host | 1 на передней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10/100 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка Web Control interface | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Выход генератора сигнала AFG OUT | 1 на задней панели, BNC разъем | |
Процессор
| Процессор | Cortex-A72 1.8 GHz, 6-ядер |
| Системная память | 4 GB RAM |
| Операционная система | Android |
| Энергонезависимая память | 8 GB |
Питание
| Интерфейс источника питания | Type-C |
| Напряжение питания | DC 12 V, 4 A |
| Потребляемая мощность | Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам) |
Массо-габаритные параметры
| Габаритные размеры | 265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г) |
| Вес | Около 1,78 кг (2,78 кг с упаковкой) |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Осциллограф
- Сетевой адаптер
- Кабель заземления
- Пассивные пробники (4 шт.)
Дополнительная комплектация
- Пробник логического анализатора PLA2216
