Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 100 МГц | ||||
| Режим дискретизации | Реальное время | ||||
| Количество каналов | 4 аналоговых + внешний запуск | ||||
| Макс. скорость захвата осциллограмм | 50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire) |
||||
| Время нарастания (50 Ом), тип | ≤3.5 нс | ||||
| Регистрация | Режим | Обычный Пиковый детектор: 2 нс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение (14 бит, 16 бит) UltraAcquire (скорость захвата до 1500000 осц./сек) |
|||
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала) | ||||
| Глубина записи | 50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опция HDO1000-RLU-01 |
||||
| Параметры вертикальной системы | Связь по входу | открытый, закрытый или земля | |||
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ | ||||
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | ||||
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик (DC + Vpeak) | ||||
| Вертикальное разрешение | 12 бит |
||||
| Эффективное количество ENOB (тип.) | 8 бит | ||||
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел | ||||
| Диапазон смещения | ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) |
||||
| Динамический диапазон | ±4 дел (12 бит) | ||||
| Ограничение полосы пропускания | 20 МГц, полная полоса - выбирается для каждого канала | ||||
| Погрешность коэфф. усиления | ±2% от полной шкалы | ||||
| Погрешность смещения | < 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
| ESD защита | ±8 кВ (на входе BNC) | ||||
| Изоляция между каналами | ≥100:1 | ||||
| Параметры горизонтальной системы |
Коэффициент развертки | 2 нс/дел ~ 1000 с/дел | |||
| Временное разрешение | 400 пс | ||||
| Погрешность временной базы | ±1.5 ppm ± 1 ppm/год | ||||
| Максимальная задержка | Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше |
||||
| Задержка между каналами | ≤2 нс | ||||
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | ||||
| Измерения | Курсорные | Количество курсоров | 2 пары XY курсоров | ||
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | ||||
| Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно | |||
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | ||||
| Диапазон измерения | основное окно, растяжка Zoom | ||||
| Макс. количество отображаемых на канал |
33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | ||||
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | ||||
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции | Количество отображаемых одновременно | 4 | |||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | ||||
| БПФ (FFT) | Макс.длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Поиск пиков | макс. 15 пиков | ||||
| Поиск и навигация | Тип | фронт, импульс | |||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||||
| Отображение | таблица событий во внутренней или внешней памяти | ||||
| Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | ||||
| Анализ осциллограмм | Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) | ||
| Запись | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Макс. количество сегментов | 500000 событий запуска | ||||
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
Система запуска
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети | ||||||
| Режим запуска | Авто, обычный, одиночный | ||||||
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | ||||||
| Шумовая режекция | Вкл / Выкл | ||||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||||
| Полоса запуска | Внутренний | аналоговая полоса осциллографа | |||||
| Внешний | 200 МГц | ||||||
| Чувствительность триггера | Внутренний | ≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией) |
|||||
| Внешний | 200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц) |
||||||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |||||
| Внешний | ±5 В | ||||||
| Сеть | фикс. 40% ~ 60% | ||||||
| Внешний запуск EXT TRIG | Входной импеданс | 1 МОм±1%, BNC разъем | |||||
| Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | ||||||
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN | ||||||
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line | ||||||
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, < , = отрицательная полярность импульса: >, < , = |
|||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, < , внутри диапазона < > | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |||||
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по длительности события | Установка | H, L, X | |||||
| Условие запуска | >, < , внутри интервала< >, вне интервала >< | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по ранту | Условие | прохождение через заданный уровень | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по окну | Тип фронта | нарастающий, спадающий | |||||
| Позиция запуска | вход, выход, время | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по задержке | Фронт | нарастающий, спадающий | |||||
| Условие задержки | >, < , внутри интервала< >, вне интервала >< | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| RS-232/UART запуск | Условие запуска | Start, Error, Check Error, Data | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data | |||||
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| SPI запуск | Условие запуска | CS, TimeOut | |||||
| Разрядность | 4 бит ~ 32 бит | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| CAN запуск | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random | |||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||||
| Скорость | до 5 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| LIN запуск | Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
Декодирование сигналов
| Типы шин | Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||
| Параллельные шины Parallel | Разрядность | 4 бит | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | |||||
| RS-232/UART | Разрядность TX/RX | 5 бит ~ 9 бит | ||||
| Скорость | до 20 Мбит/сек | |||||
| Четность | Odd, Even, нет | |||||
| Стоповые биты | 1 или 2 бита | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | |||||
| I²C | Параметр | Адрес (c или без бита R/W), данные, ACK | ||||
| Источник | аналоговые каналы (CH1 ~ CH4) | |||||
| SPI | Параметр | MISO/MOSI данные | ||||
| Тип | CS, TimeOut | |||||
| Разрядность | 4 бит ~ 32 бит | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | |||||
| CAN | Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) | ||||
| Тип | CAN_H, CAN_L, TX/RX, DIFF | |||||
| Скорость | до 5 Мбит/сек | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | |||||
| LIN | Протокол | версия (1.X или 2.X) | ||||
| Параметр | sync, ID, data, check sum | |||||
| Скорость | до 20 Мбит/сек | |||||
| Источник | аналоговые каналы (CH1 ~ CH4) | |||||
Цифровой вольтметр
| Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Функция измерения | DC, AC+DC RMS, AC RMS | |||
| Разрешение | ACV / DCV: 4 бита | |||
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона |
|||
Частотомер
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT | ||
| Разрешение | 3 или 6 цифр, пользовательская | |||
| Макс. частота | макс. частота аналогового канала | |||
| Функция измерения | частота. период, счет импульсов | |||
| Суммирование | Источник | 48-бит счетчика | ||
| Фронт | подсчет количества нарастающих фронтов | |||
| Временная база | внутренний источник опорной частоты | |||
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 10,1" , емкостной сенсорный мультитач |
| Разрешение дисплея | 1280 (по горизонтали) × 800 (по вертикали) точек |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
| Яркость | 256 уровней (ЖК HDMI) |
Процессор
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core |
| Системная память | 4 Гб RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 Гб |
Энергонезависимая память
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) |
|
| Опорные осциллограммы | 10 осциллограмм | |
Порты ввода / вывода
| USB 3.0 Hi-speed Host | 2 на передней панели | |
| USB 3.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4, A plug) | |
| Вход/выход опорного сигнала 10 MHz Reference Clock In/Out |
Вход | 1, BNC разъем на задней панели |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
| Выход | 1, BNC разъем на задней панели | |
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 0 ~ 3 Вп-п | |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц |
| Потребляемая мощность | < 400 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г) |
| Размер в стойку | 4U |
| Вес | 3,8 кг без упаковки 5,37 кг с упаковкой |
Стандартная комплектация

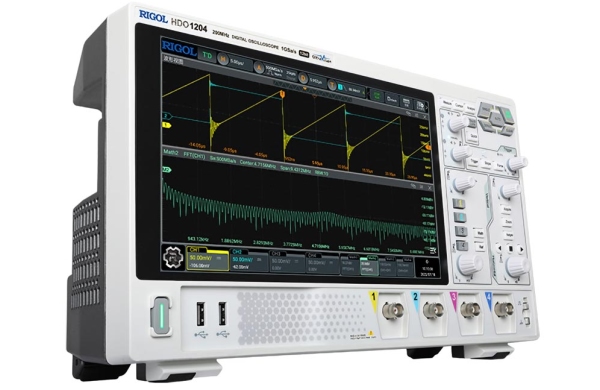

- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники (4 шт.)
