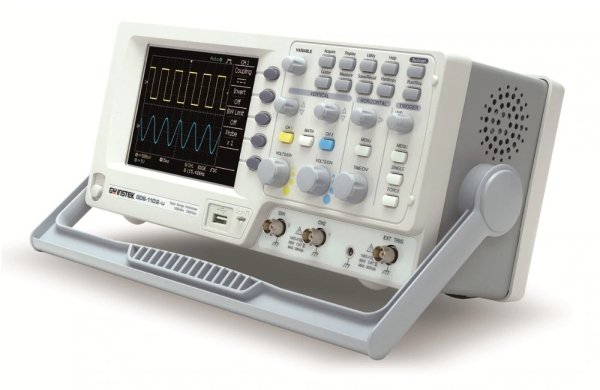

Цифровой осциллограф GW Instek GDS-71102

Артикул: 1-525

• Полоса пропускания 0...100 МГц
• Количество каналов 2
• Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
• Объем памяти 4 Кбайт на канал
• Автоматические и курсорные измерения
• Режимы растяжки, самописца и XY
• Синхронизация по длительности импульса и ТВ
• Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
• Память: 15 осциллограмм, 15 профилей
• Интерфейсы: USB 2.0 для управления
• Слот SD (Secure Digital) для сохранения данных на карты памяти
• Цветной TFT-дисплей с регулируемой яркостью



Характеристики Параметры Значения
Канал вертикального отклонения



Число каналов 2
Полоса пропускания (-3 дБ) 0…100 Мгц  (Ограничение полосы пропускания до 20 Мгц)
Коэф. Отклонения (Коткл.) 2 мВ/дел…5 В/дел (шаг1-2-5)
Погрешность установки Коткл. ± 3 %
Время нарастания ≤3,5 нс
Входной импеданс 1 Мом (±2%) / 16 пФ
Макс. Входное напряжение 300 В (DC+AC пик, до1 кГЦ
Диапазон смещения  ±0.4 В-при 2 мВ/дел…50 мВ/дел
±4 В-при 10 мВ/дел…500 мВ/дел
±40 В-при 1 В/дел…5 В/дел
Режимы работы канал1, канал 2,канал 1 (2) инвертированный, канал 1и 2
Математика  +,-;БПФ
Канал горизонтального отклонения Коэф. развертки (Кразв) 1 нс/дел…10 с/дел(шаг 1-2-5), самописец 250 мс/дел -10 с/дел
Погрешность установки Кразв  ±0,01%
Режимы работы основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация



Источники синхросигнала канал 1,канал 2, сеть, внешний
Режим запуска развертки автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM) по фронту, по длительности импульса (20 нс…10 с), предзапуск (10 дел. максимум) и послезапуск (1000 дел)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…25Мгц: 0.5 деления или 5 мВ 25Мгц-60/100: 1.5 деление или 15 мВ

Аналого-цифровое  преобразование

Разрешение по вертикали 8 бит
Частота дискретизации 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции
Эквив. частота дискретизации 25 ГГц
Длина записи 4кБ
Пиковый детектор 10 нс
Режимы работы выборка, пик. детектор ( > 10нс);
усреднение (2/…/256)
Курсорные измерения Функции ∆U;∆T;1/∆t
Автоматические измерения




Функции по вертикали Uпик-пик;Uампл;Uср.кв.;-;+U;Uмакс;Uмин Uсред; выбросы на вершине и в паузе
Функции по горизонтали f;T;t нарастания;t среза; -τ;+τ ;коэф. заполнения (%)

Дополнительные возможности

Интерфейс USB;SD(файлы BMP,CSV- сохр. экранов и SET-профилей)
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х-кан 1; Y-кан 2; разность фаз < 3º до 100 кГц
Внутренняя память запись/считывание: 15 осцилограмм; 15 профилей

Общие данные





ЖК-дисплей цветной, TFT, 5,6 дюймов,
8х10 дел(разрешение 320х240)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габаритные размеры 140х142х310 мм
Масса 2,5 кг
Комплект поставки шнур питания (1), делитель 1:1/1:10 (2)
