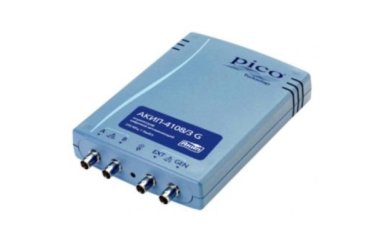

Цифровой запоминающий USB-осциллограф АКИП-4108/3G

Артикул: 1-7229

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
• Полоса пропускания (-3 дБ): 0…250 МГц
• Коэф. отклонения (Коткл.): 10 мВ/дел…4 В/дел (шаг 1-2-5)
• Время нарастания, не более: 1,4 нс
• Входное сопротивление: 1 МОм (± 2 %) / (20 ± 3) пФ
• Макс. входное напряжение: 20 В ср. кв.
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
• Коэф. развертки (Кразв.): 100 пс…200 с/дел
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
• Разрешение по вертикали: 8 бит (12 бит в режиме увеличения разрешения (ERES))
• Макс. частота дискретизации (однократный сигнал): 250 МГц (500 МГц при объединении)
• Эквив. частота дискретизации: 10 ГГц
• Длина памяти / модели с G (на канал): 256 МБ
• Длина памяти / модели с G (при объединении): 512 МБ
ОБЩИЕ ДАННЫЕ
• Интерфейс: USB 2.0 (совместимый с USB 1.1)
• Размеры: 200 × 140 × 40 мм
• Вес: 500 г





Цифровой запоминающий USB-осциллограф АКИП-4108/3G


• «3 в 1»: осциллограф, анализатор спектра и генератор сигналов
• 2 входных канала + выход генератора + вход внешней синхронизации
• Полосы пропускания: 50 МГц; 100 МГц; 200 МГц
• Интерфейс USB 3.0
• Частота дискретизации: 250 МГц (500 МГц при объединении каналов), для однократного сигнала; эквивалентная- 2,5 / 5 / 10 ГГц
• Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
• Быстрое преобразование Фурье (БПФ), послесвечение с накоплением
• Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
• Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., КГЧ (одновременно с осциллографом)
• Генератор произвольных форм: дискретизация до 100 МГц (модели с индексом G)
• Декодирование: CAN Bus, I²C, SPI, UART/RS-232, LIN, FlaxRay
• ПО под управлением ОС WIN XP SP2, Vista, WIN 7, WIN 8
• Питание и управление по USB от внешнего ПК
• Масса 500 г




Характеристики
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0…250 МГц
Коэф. отклонения (Коткл.) 10 мВ/дел…4 В/дел (шаг 1-2-5)
Погрешность установки Коткл. ± 3 %
Время нарастания, не более 1,4 нс
Входное сопротивление 1 МОм (± 2 %) / (20 ± 3) пФ
Макс. входное напряжение 20 В ср. кв.
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв.) 100 пс…200 с/дел
Погрешность установки Кразв ± 2 ppm/ год (±2*10-6/год)
Режимы работы Основной, ZOOM окна, X-Y
СИНХРОНИЗАЦИЯ Источники синхросигнала Любой из доступных каналов, внешняя синхронизация
Условия запуска развертки Фронт, пороговый (гистерезис), по длительности, по интервалу,
отложенная, окно, логические условия
Режим запуска Автоколебательный, ждущий, однократный, без синхронизации
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
Макс. частота дискретизации
(однократный сигнал)
500 МГц (1 ГГц при объединении)
Эквив. частота дискретизации 10 ГГц
Длина памяти / модели с G (на канал) 256 МБ
Длина памяти / модели с G (при объединении) 512 МБ
Внутренний буфер 0…1000 осциллограмм (запись и воспроизведение)
Режимы сбора данных Выборка, послесвечение
Сохранение данных Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT)
КУРС.ИЗМЕРЕНИЯ Функции ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень,
«низкий» уровень, среднее, среднеквадратическое, выбросы на
вершине и в паузе
По горизонтали Частота; период; время нарастания и спада;
+/- ширина импульса, +/- скважность, задержка
АНАЛИЗАТОР СПЕКТРА Диапазон входных частот 0…250 МГц
Количество точек БПФ от 128 до 1 000 000
Индикация спектрограммы Амплитуда, удержание пика, среднее значение
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана,
Хэмминга, С плоской вершиной, Блэкмана-Харриса
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР Формы выходных сигналов Синус, меандр, треугольник
Диапазон частот 30 мГц … 1 МГц (для синуса)
Разрешение, мин 10 мГц
Погрешн. установки частоты (±2*10-6/год)
Выходной уровень ± 2 В; погрешность 1%, на нагрузке 600 Ом
ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ
ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G)
Макс. частота дискретизации 100 МГц
Диапазон частот > 1 МГц
Длина памяти СПФ 32 кБ
Разрешение ЦАП 12 бит
Время нарастания < 100 нс
ДЕКОДИРОВАНИЕ Формат данных CAN Bus, I²C, SPI, UART/RS-232, LIN, FlaxRay
ОБЩИЕ ДАННЫЕ Источник питания От ПК по шине USB (потребляемый ток 500 мА)
Интерфейс USB 2.0 (совместимый с USB 1.1)
Размеры 200 × 140 × 40 мм
Вес 500 г
Комплект поставки • Интерфейсный USB кабель (1)
• ПО на CD-диске
• Руководство по эксплуатации (1)
• Футляр (1)
• Пробник (2)
