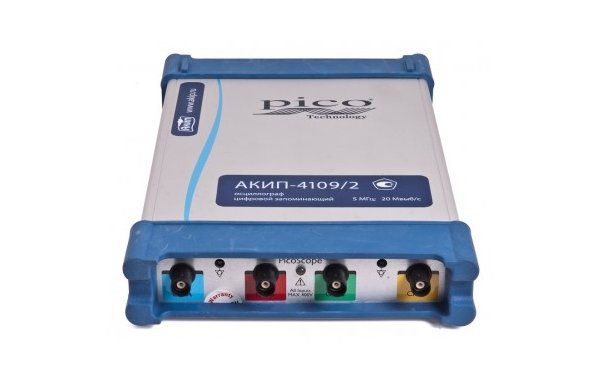

Цифровой запоминающий USB-осциллограф АКИП-4109/2
|
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 5 МГц |
| Число каналов | 4 (изолированные) | |
| Коэф. отклонения | 100 мВ/дел…400 В/дел | |
| Погрешность установки Коткл. | +- 1% | |
| Время нарастания, не более | 70 нс | |
| Входное сопротивление | 10 МОм / 12 пФ | |
| Максимальное напряжение между каналами | 400 В пик (кат I) | |
| Максимальное напряжение между каналом и землей | 400 В пик (кат I) | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки | 500 нс…100 с/дел |
| Погрешность установки | ± 50 ppm/ год (±0,005%) | |
| Режимы работы | Основной, окно, ZOOM окна, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Канал А (В, С или D) |
| Расширенный запуск развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля | |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 12 бит |
| Макс. частота дискретизации (однократный сигнал) |
1 канал - 20 МГц, 2 канала - 10 МГц, 3 и 4 канала - 5 МГц | |
| Эквив. частота дискретизации | нет | |
| Частота дискретизации (цифровой самописец) | 1 кГц | |
| Максимальная длина записи | 1 канал - 512 К, 2 канала - 256 К, 3 и 4 канала - 5 МГц | |
| Внутренний буфер | 0...1000 осциллограмм (запись и воспроизведение) | |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец | |
| КУРС. ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0..5 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
| ОБЩИЕ ДАННЫЕ | Источник питания | От ПК по шине USB (потребляемый ток 500 мА) |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |
| Массо-габаритные размеры | 255 х 170 х 40 мм, 920 г | |
| Комплект поставки |
• USB кабель (1) |
