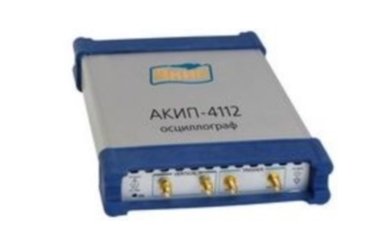

| Цифровой запоминающий USB-осциллограф АКИП-4112/1 • 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext) • Полоса пропускания: 12 ГГц или 8 ГГц (переключаемая) • Максимальная частота стробирования 200 кГц • Макс. экв. частотадискретизации: 5 Твыб/с (период. сигнал) • Макс. объем памяти: 4 К/канал • Внеш. синхрониз. до 1 ГГц, с делителем частотыдо 10 ГГц • Автоизмерения(39 параметров); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F) • 18 математических функций, включая быстрое преобразование Фурье (БПФ) в 2-х каналах • До 10 прямых и до 4 статистических измерений выполняемых одновременно • Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение • Построение и измерение «глазковых» диаграмм (NRZ и RZ), измерение джиттера • Автоматизированный тест сигнала по «маске» • Управление по шинам USB/LAN от внешнего ПК • Универсальный сетевой адаптер • Ультракомпактный, портативное исполнение, масса 1,0 кг |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…12 ГГц или 8 ГГц |
| Число каналов | 2 | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел... 500 мВ/дел с шагом 1-2-5 или 0,5% | |
| Погрешность измерения напряжения | +- 2% | |
| Уровень собств.шумов | =< 2,5 мВ | |
| Время нарастания, не более | =<29,2 пс (12 ГГц), =<43,7 пс (8 ГГц) | |
| Входной импеданс | (50 +- 1) Ом | |
| Макс. входное напряжение | +- 2 В (16 дБмВт) | |
| ВЧ вход | Соединитель SMA-типа | |
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1пс) | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 10 пс/дел ... 50 мс/дел с шагом 1-2-5 или 0,1 % |
| Коэф.задерж.развертки Кз.разв | от 10 пс/дел до зн.осн.разветки с шагом 1-2-5 или 0,1% | |
| Режимы работы (развертка) | Основная, подсвеченная, две задержанные, двойная задержанная | |
| Погрешность измерения временных интервалов | +-15 ps +-0,4% от изм.временного интервала | |
| Регулируемая задержка | до 1000 экранов задержанной развертки | |
| Начальная задержка развертки | =< 40 нс | |
| Разрешение | 200 фс (мин) | |
| СИНХРОНИЗАЦИЯ | Период внутренней тактовой частоты | 10 мкс.. 2 мс с шагом 1-2-5 или 125 нс |
| Время блокировки синхрониз. | 5 мкс.. 1 сс с шагом 1-2-5 или 8 нс | |
| Режим запуска | Автоколебательный, ждущий | |
| Вход внеш.синхронизации | соединитель SMA-типа | |
| ВНЕШНЯЯ СИНХРОНИЗАЦИЯ С ВОССТАНОВЛЕНИЕМ ТАКТОВОЙ ЧАСТОТЫ | Чувствительность | 100 мВ |
| Диапазон тактовых частот | 12,3 МБ/с..12,7 ГБ/с | |
| Временная нестабильность восстановл. f тактовой | 1 пс + 1% от периода | |
| Макс.входное напряжение | +- 2В | |
| Входное сопротивление | 50 ОМ | |
| Связь по входу | закрытый | |
| Входной разъем | соединитель SMA типа | |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 16 бит |
| Эквив.частота дискретизации | 5 Т выб/с | |
| Частота стробирования | 0...200 кГц для последовательной развертки | |
| Объем памяти (запись) | 32...4096 точек на канал с шагом х2 (режим х2) | |
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая | |
| Число усреднений | 2...4096 | |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно | |
| КУРСОРНЫЕ И МАРКЕРНЫЕ ИЗМЕРЕНИЯ | Тип маркеров | Х-маркеры (время), Y-маркеры (напряжение), XY-маркеры (сигнальные маркеры) |
| Маркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон | |
| Режимы перемещения маркеров | Радельный или связанный | |
| Относительные измерения | Измерения между измеряемым и опорным значениями: в %, dB или градусах фазы | |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Максимум, минимум, пик пик, верхний уровень, нижний уровень, амплитуда, верх-низ (средний ур.), среднее значение, DC скз, AC скз, площадь, ср.знач.за период, +ввыброс, -выброс |
| По горизонтали | Период, частота, +Длительность, -Длительность, время нарастания, время спада, +скважность, -скважность, +переход, -переход, длительность пакета, число периодов, время@максимум, время@минимум, +джиттер пик пик, +джиттер скз, -джиттер пик пик, -джиттер скз | |
| Статистические измерения | Текущее, минимальное, максимальное, среднее значение, среднеквадратическое отклонение (СКО) | |
| Определение вершины и основания сигнала | По гистограмме, мин/макс, метод или произвольно (по выбору оператора) | |
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно, 10-50-90% или 20-50-80% | |
| Границы | Произвольная часть экрана по горизонтали | |
| Режим измерения | Повторяющийся или однократный | |
| ДОПУСКОВЫЙ КОНТРОЛЬ | Режим теста | Сравнение до 4х параметров сигналов по установленным допускам |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора | |
| МАТЕМАТИКА | Математические функции | вычисление и отображение до 4х математических функций (сигналов) |
| Математические операторы | Сложение, вычитание, умножение, деление, инверсия, модуль, экспонента (е), экспонента (10), логарифм (е), логарифм (10), дифференциал, интеграл, обратное БПФ, линейная интерполяция, интерполяция sin (x)/x, сглаживания, тренд | |
| Операнды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы | |
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0..20 МГц |
| Количество БПФ | до 2х БПФ одновременно (на участке 4 К) | |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд | |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот | |
| Тип окна наблюдения | Прямоугольное, хэмминга, хэннинга, плоское, блэкмана-харриса, кайзера-бесселя | |
| ГИСТОГРАММЫ | Окногистограммы | Вертик. или горизонтально. Построение внутри любой выбранной области экрана |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее +- 1 девиация, среднее +-2 девиации, среднее +-3 девиации | |
| МАСКИ | Полигоны маски (области) | до 8 полигонов (создание или загрузка с диска) |
| Типы масок | стандартная, автомаска, из памяти, вновь созданная, отредактированная | |
| Автомаска | создается автоматически как рукав допусков по обеим осям тестируемого сигнала | |
| Результаты теста | общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ | |
| ГЛАЗКОВЫЕ ДИАГРАММЫ | Измеряемые сигналы | автоматические измерения 38 параметров NRZ и 40 параметров RZ глаз-диаграмм |
| Измеряемые параметры | площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 6В +-5%, сетевой адаптер AC/DC |
| Потребляемый ток | 2,1 А макс | |
| Интерфейс | USB 2.0 и LAN | |
| Рабочие условия | + 5.. +35 С, влажность 5..80% | |
| Размеры | 170х255х40 мм | |
| Вес | 1,3 кг | |
| Комплект поставки | Шнур питания, руководство, сетевой адаптер, кабель USB, кабель LAN | |
