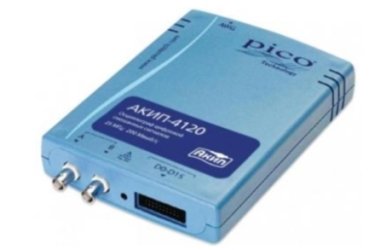

Цифровой запоминающий USB-осциллограф АКИП-4120/1

Артикул: 1-11205

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
• Полоса пропускания (-3 дБ): 0…60 МГц
• Коэф. отклонения (Коткл.): 10 мВ/дел…4 В/дел (шаг 1-2-5)
• Время нарастания, не более: 5,8 нс
• Входное сопротивление: 1 МОм (± 1 %) / (13 ± 1) пФ
• Макс. входное напряжение: 20 В ср. кв.
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
• Коэф. развертки (Кразв.): 2 нс…1000 с/дел
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
• Разрешение по вертикали: 8 бит (12 бит в режиме увеличения разрешения (ERES))
• Макс. частота дискретизации (однократный сигнал): 500 МГц
• Эквив. частота дискретизации: 2,5 ГГц
• Длина памяти 8 МБ
ОБЩИЕ ДАННЫЕ
• Интерфейс: USB 2.0 (совместимый с USB 1.1)
• Размеры: 200 × 140 × 40 мм
• Вес: 500 г





Цифровой запоминающий USB-осциллограф АКИП-4120/1


• «4 в 1»: осциллограф, логический анализатор, анализатор спектра и генератор сигналов
• 2 входных аналоговых канала + 16 цифровых каналов + выход генератора (на задней панели)
• Полосы пропускания: 25 МГц, 60 МГц, 100 МГц, 200 МГц
• Макс. частота дискретизации: 500 МГц
• Максимальная длина памяти: 48 кБ, 8 МБ, 32 МБ, 128 МБ
• Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
• Декодирование протоколов: I2C, CAN, RS232/UART, SPI
• Быстрое преобразование Фурье (БПФ), Режим послесвечения с накоплением
• Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
• Генератор произвольных форм (дискретизация до 20 МГц)
• Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
• Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
• Питание и управление по USB от внешнего ПК
• Гарантия 5 лет




Характеристики
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0…60 МГц
Число каналов 2
Коэф. отклонения (Коткл.) 10 мВ/дел…4 В/дел (шаг 1-2-5)
Погрешность установки Коткл. ± 3 %
Время нарастания, не более 5.8 нс
Входное сопротивление 1 МОм (± 1 %) / (13 ± 1) пФ
Макс. входное напряжение 20 В
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв.) 2 нс…1000 с/дел
Погрешность установки Кразв ± 0,01%
Режимы работы Основной, ZOOM окна, X-Y
СИНХРОНИЗАЦИЯ Источники синхросигнала Канал А, канал В, цифровые каналы
Режимы запуска развертки Фронт, пороговый (гистерезис), по длительности, по интервалу,
отложенная, окно, по ранту, логические условия
Режим запуска  Автоколебательный, ждущий, однократный, без синхронизации
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
Частота дискретизации

500 МГц
Эквив. частота дискретизации 2,5 ГГц
Длина памяти (делится между двумя активными каналами) 8 МБ
Внутренний буфер 0…1000 осциллограмм (запись и воспроизведение)
Интерполяция Линейная, six (x)/x
Режимы сбора данных Выборка, послесвечение, цифровой самописец
КУРС.ИЗМЕРЕНИЯ Функции ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень,
«низкий» уровень, среднее, среднеквадратическое, выбросы на
вершине и в паузе
По горизонтали Частота; период; время нарастания и спада;
+/- ширина импульса, +/- скважность, задержка
АНАЛИЗАТОР СПЕКТРА Диапазон входных частот 0…60 МГц
Количество точек БПФ от 128 до 1 000 000
Индикация спектрограммы Амплитуда, удержание пика, среднее значение
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана,
Хэмминга, С плоской вершиной, Блэкмана-Харриса
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР Формы выходных сигналов Синус, меандр, треугольник, пила, пост.напряжение, полусинус, ГКЧ
Диапазон частот 0,03 Гц … 1 МГц
Разрешение, мин 0,01 Гц
Погрешн. установки частоты (±2*10-6/год)
Выходной уровень ± 2 В; погрешность 1%, на нагрузке 600 Ом
ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ
ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G)
Макс. частота дискретизации 20 МГц
Диапазон частот 0,03 Гц..  1 МГц
Длина памяти СПФ 8 КБ
Разрешение ЦАП 12 бит
Время нарастания < 100 нс
ДЕКОДИРОВАНИЕ Формат данных CAN Bus, I²C, SPI, UART
ОБЩИЕ ДАННЫЕ Источник питания От ПК по шине USB (потребляемый ток 200 мА)
Интерфейс USB 2.0 (совместимый с USB 1.1)
Размеры 200 × 140 × 40 мм
Вес 500 г
Комплект поставки • Интерфейсный USB кабель (1)
• ПО и руководство на CD-диске
• Пробник осциллографический (2)
• Кабель и микрозажимы для цифровых каналов
