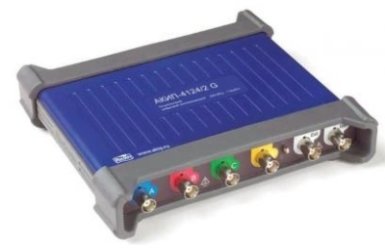

Цифровой запоминающий USB-осциллограф АКИП-4124/1G

Артикул: 1-13133

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
• Число входных каналов: 4
• Полоса пропускания (-3 дБ): 0…100 МГц
• Коэф. отклонения (Коткл.): 10 мВ/дел…4 В/дел
• Время нарастания, не более: 3,5 нс
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
• Коэф. развертки (Кразв.): 1 нс…200 с/дел
• Режимы работы: Основной, ZOOM окно, X-Y
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
• Разрешение по вертикали: 8 бит (12 бит в режиме увеличения разрешения (ERES))
• Эквивалентная частота дискретизаци: 5 ГГц
• Длина памяти (на канал): 8 МБ
• Длина памяти (при объедении): 32 МБ
АНАЛИЗАТОР СПЕКТРА
• Диапазон входных частот: 0…100 МГц
• Индикация спектрограммы: Амплитуда, удержание пика, среднее значение

ОБЩИЕ ДАННЫЕ
• Источник питания: 2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В)
• Размеры: 190 × 170 × 40 мм
• Вес: 0,5 кг





Цифровой запоминающий USB-осциллограф АКИП-4124/1G


• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Осциллограф: 4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Максимальный объем памяти (в 1 канальном режиме) до 128 МБ
• Автоизмерения (26 параметров); курсорные измерения (?U; ?T)
•  Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Формирование сигналов СПФ: ЦАП 12 бит, частота дискретизации 20 МГц, длина 16 К точек (модели с индексом G)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2 C, UART/RS-232, SPI
• Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!)
• Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000)
• Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
• Доп.канал интерфейса «Aux I/O» (вход/выход)
• Масса 900 г




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-4124
АКИП-4124G
АКИП-4124/1
АКИП-4124/1G
АКИП-4124/2
АКИП-4124/2G
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Число входных каналов 4
Полоса пропускания (-3 дБ) 0…60 МГц 0…100 МГц 0…200 МГц
Коэф. отклонения (Коткл.) 10 мВ/дел…4 В/дел
Вид входа Открытый, закрытый
Погрешность установки Коткл. ± 3 %
Время нарастания, не более 5,8 нс 3,5 нс 1,75 нс
Входное сопротивление 1 МОм / 14 пФ
Входное напряжение ± 50 мВ … ± 20 В
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв.) 2 нс…200 с/дел 1 нс…200 с/дел 500 пс…200 с/дел
Погрешность установки Кразв ± 50 ppm (± 0,005 %)
Режимы работы Основной, ZOOM окно, X-Y
СИНХРОНИЗАЦИЯ Источники синхросигнала Любой из 4-х каналов, внешняя синхронизация
Условия запуска развертки Фронт, пороговый (гистерезис), по длительности, по интервалу,
отложенная, окно, логические условия, рант
Режим запуска Автоколебательный, ждущий, однократный, без синхронизации,
с сохранением профиля
АНАЛОГО- ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
Частота дискретизации (однократный сигнал) 1 ГГц (при объединении);
500 МГц – в 2-х канальном; 250 МГц – в 3-х или 4-х канальном
Эквивалентная частота дискретизации 2,5 ГГц 5 ГГц 10 ГГц
Длина памяти (на канал)/
модели с индексом G
1/2 МБ 4/8 МБ 16/32 МБ
Длина памяти (при объедении) /
модели с индексом G
4/8 МБ 16/32 МБ 64/128 МБ
Интерполяция Линейная, Sin (X) / х
Режимы сбора данных Выборка, послесвеч., цифровой самописец
КУРС.ИЗМЕРЕНИЯ Функции ΔU; ΔT; 1/ ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий»
уровень, «низкий» уровень, среднее, среднеквадратическое,
выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса,
+/- скважность, задержка
АНАЛИЗАТОР СПЕКТРА Диапазон входных частот 0…60 МГц 0…100 МГц 0…200 МГц
Индикация спектрограммы Амплитуда, удержание пика, среднее значение
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана,
Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ 2…1048576 точек
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC)
Диапазон частот 0,03 Гц … 1 МГц
Выходной уровень ±2 В; погрешность 1%, на нагрузке 600 Ом
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ
ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G)
Частота дискретизации 20МГц
Длина памяти СПФ 8 кБ 16 кБ
Стандартные вых. сигналы Синус, меандр, треугольник, пила (нарастающая спадающая),
Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП
Разрешение ЦАП 12 бит
Время нарастания/спада < 100 с
КАЛИБРАТОР Выход калибровки пробников Меандр 1 кГц, 1,6 Впик-пик, 600 Ом
ДЕКОДИРОВАНИЕ Формат последов. данных CAN, LIN, I2 C, UART/RS-232, SPI, FlexRay
ДОПУСКОВЫЙ КОНТРОЛЬ Горизонтальное разрешение 1000 … 10000 точек
Статистика (Годен/Не годен) В допуске, не в допуске, общее кол-во тестов
ОБЩИЕ ДАННЫЕ Источник питания 2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В)
Интерфейс USB 2.0
Размеры 190 × 170 × 40 мм
Вес 0,5 кг
Комплект поставки
• Кабель USB (2)
• Адаптер питания (1)
• ПО на CD-диске (1)
• Руководство по эксплуатации на CD-диске (1)
• Пробники (4)
