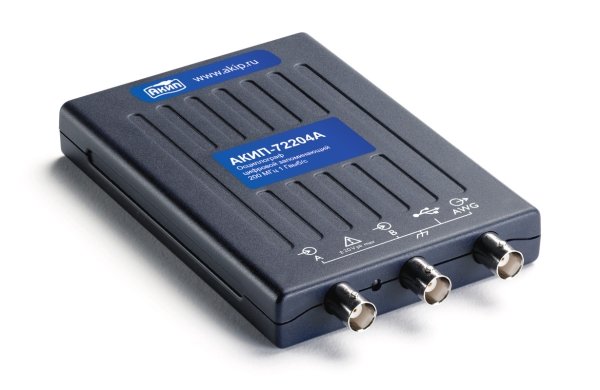

Цифровой запоминающий USB-осциллограф АКИП-72204A

Артикул: 1-15763

• Число каналов: 2
• Полоса пропускания: 10 МГц
• Дискретизация: 1 кан - 100 МГц; 2 кан - 50 МГц
• Длина памяти (макс): 8 кБ
• Генератор функциональный: до 100 кГц (8 форм)
• Генератор СПФ: Дискр. 2 МГц, полоса > 100 кГц, 12 бит. пам. 4 кБ
• Заменяет модель: АКИП-4107/1

• «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных
• Осциллограф: 2 канала
• Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 100 МГц и 200 МГц
• Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
• Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
• Макс. объем памяти: от 8 кБ до 48 кБ (в зав. от модели)
• Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x50.000)
• НЧ фильтр в полной полосе пропускания
• Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
• Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
• Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ
• Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ
• Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
• Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
• Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Допусковый контроль (тест по маске)
• Интерфейс USB 2.0 (управление от внешнего ПК)
• ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32/ 64 битн.)
• Ультракомпактность, масса 0,2 кг
• Гарантия 5 лет

Технические характеристики

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число входных каналов 2
Полоса пропускания (-3 дБ) 0…10 МГц
Коэф. отклонения (Коткл.) 10 мВ/дел…4 В/дел
Вид входа 1 МОм: открытый, закрытый
Погрешность установки Коткл. ± 3 % от полной шкалы
Время нарастания ≤ 35 нс
Входное сопротивление 1 МОм / 14 пФ
Макс. входное напряжение ± 20 В
Защита входа ± 20 В (DC + ACпик)



КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 10 нс …5000 с/дел
Погрешность установки Кразв. ± 100 ppm (± 0,01 %)
Режимы работы Основной, ZOOM окно, X-Y



СИНХРОНИЗАЦИЯ
Источники синхросигнала Любой из 2-х каналов (A/B)
Условия запуска развертки Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант
Режим запуска Однокр., ждущий, автоколебательный, без синхронизации, эквивалентный
Уровень запуска в полном диапазоне входного напряжения



АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 8 бит (12 бит в режиме ERES)
Частота дискретизации
(однокр. сигнал)
1 кан. 100 МГц
2 кан. 50 МГц
Эквив. част. дискретизации 2 ГГц
Длина памяти (при объедении) 8 кБ
Интерполяция Линейная, Sin (X)/ х
Режимы сбора данных Выборка, послесвечение, цифровой самописец (ROLL)



КУРС. ИЗМЕРЕНИЯ
Функции ΔU; ΔT; 1/ΔT



АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Статистика Максимум, минимум, среднее, СКО



МАТЕМАТИКА
Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
Операторы Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи)



АНАЛИЗАТОР СПЕКТРА
Диапазон входных частот 0…10 МГц
Индикация спектрограммы Амплитуда, среднее значение, удержание пика
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ (точек) 128…1.048.576 точек (1 М)



ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный
Диапазон частот 0,03 Гц … 100 кГц
Разрешение ЦАП 12 бит
Выходной уровень ±2 В
Выходное сопротивление 600 Ом
Погрешность уст. ± 1% от полной шкалы



ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ - AWG
Частота дискретизации 2 МГц
Длина памяти СПФ 4 кБ
Разрешение ЦАП 12 бит
Выходной уровень ±2 В
Диапазон частот > 100 кГц
Время нарастания < 2 мкс



ДЕКОДИРОВАНИЕ ПОСЛЕД. ДАННЫХ
Формат данных CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay



ДОПУСКОВЫЙ КОНТРОЛЬ
Статистика (Годен/ Не годен) В допуске, не в допуске, общее кол-во тестов



ОБЩИЕ ДАННЫЕ
Источник питания USB порт
Интерфейс USB 2.0 (совместимый с USB 3.0/1.1)
Габаритные размеры 142 × 92 × 19 мм
Масса, не более 0,2 кг
Комплект поставки кабель USB (1), ПО + руководство по эксплуатации на CD-диске (1), пробники (2)

USB осциллографы АКИП-722xxA со встроенными генераторами сигналов (функциональный и СПФ)
поддерживают функцию одновременной работы генератора, анализатора или осциллографа по различным вх.
каналам.
