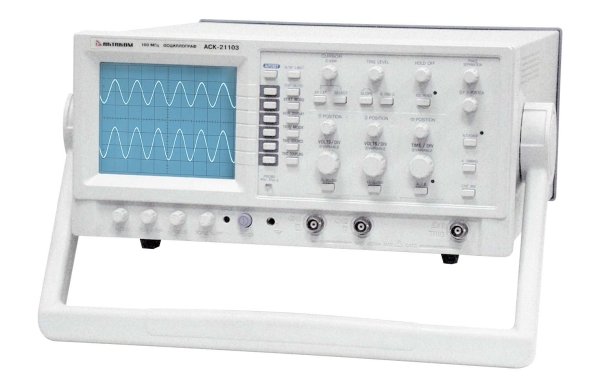

Технические параметры
СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ
• Число каналов 2
• Полоса пропускания 20 МГц
• Коэффициент отклонения 5 мВ…5 В/дел (10 ступ. с шагом 1-2-5)
• Масштабирование плавное, до 5 крат (1 мВ...1 В/дел)
• Погрешность ±3 %
• Входной импеданс 1 МОм/25 пФ
• Макс. амплитуда 250 В (пост.+перем.)
• Режимы работы канал 1, канал 2, оба канала, сложение каналов
СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ
• Коэффициент развертки 0,2 мкс…0,2 с/дел (19 ступ. с шагом 1-2-5)
• Масштабирование ×10
• Погрешность ±3 %
СИНХРОНИЗАЦИЯ
• Режимы авто, норм.,TV-V, TV-H
• Источник канал 1, канал 2, сеть, внешний вход
• Вход внешней синхронизации 1 МОм/30 пФ, макс. амп. 250 В (пост.+перем.)
РЕЖИМ X-Y
• Входы канал 1 - вход X, канал 2 - вход Y
• Чувствительность 5 мВ...5 В/дел
• Полоса пропускания 500 кГц (X), 20 Гц (Y)
• Сдвиг фазы менее 3°
ОБЩИЕ ХАРАКТЕРИСТИКИ
• Экран ЭЛТ, 8Ч10 см
• Сигнал калибратора прямоугольный импульс, 1 кГц, 0,5 В
• Питание 220 В, 50/60 Гц
• Потребляемая мощность 45 Вт
• Габаритные размеры 320Ч430Ч140 мм
• Масса 7,4 кг
Стандартная комплектация
• прибор
• осциллографические щупы
• шнур питания
• предохранитель
• руководство по эксплуатации
