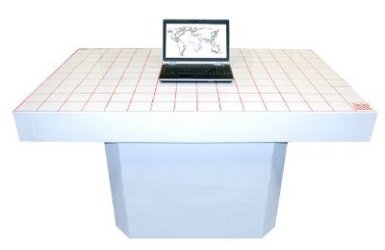

Диэлектрические столы ETS-Lindgren LDT-1.2 и LDT-1.5

Сверхпрочная конструкция LDT-1.2 и LDT-1.5

• Используется при тестах излучаемых помех

• Имеет минимальное влияние на измерения

• Грузоподъемность стола составляет до 100 кг

• Сетка с ячейками (10 см2) на столе для оборудования

Описание диэлектрических столов LDT-1.2 и LDT-1.5

Диэлектрические столы LDT-1.2 и LDT-1.5 представляют собой модели столов от ETS-Lindgren, которые используются для позиционирования тестирования на ЭМС оборудования.

Данные модели столов имеют легкую портативную конструкцию и выполнены из материалов с низкой диэлектрической проницаемостью, что обеспечивает практически полное отсутствие влияния на излучение измерения, особенно на частотах сверх 1 ГГц.

Для более точного позиционирования и удобного размещения тестируемого оборудования на поверхности диэлектрического стола предусмотрена специальная сетка с ячейками.

Диэлектрическая проницаемость опорной поверхности стола менее 3.0, а сам стол имеет диэлектрическую проницаемость менее 1.03.

Специалистами ETS-Lindgren модели диэлектрических столов LDT-1.2 и LDT-1.5 были протестированы на соответствие ст. CISPR 16-1-4 (р. 5.5). Т.е. эти столы с низкой диэлектрической проницаемостью успешно прошли испытания на влияние измерений излучаемых помех. Испытание производилось в полу-безэховой камере (3 м).

Модели столов диэлектрических LDT-1.2 и LDT-1.5 выпускаются соответствующих размеров: 1,2 х 1 метр и 1,5 х 1 м. Грузоподъемность такого стола диэлектрического составляет до 100 кг. Однако, по требованию Заказчика, диэлектрические столы могут быть произведены ETS-Lindgren требуемых размеров. Т.е. столы могут быть сделаны 1,2 м в диаметре и больше.

Электрические характеристики моделей

Физические характеристики моделей
