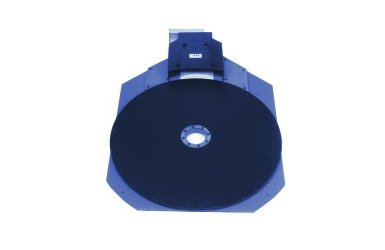

Поворотный стол 2165 Turntable ETS-Lindgren - идеальное решение для тестирования устройств на электромагнитную совместимость (ЭМС) в местах (камерах), где существует физическое ограничение по высоте.
Поворотный стол 2165 LoProТМ можно использовать совместно с контроллером ETS-Lindgren 2090 (сейчас применяется платформа EMCenter).
Эта функциональная модель позиционера ETS-Lindgren удобна в работе как внутри помещений, так и снаружи, например, на улице.
При использовании модели 2165 на открытом воздухе верхняя часть поворотного стола должна быть защищена от осадков.
В данном случае высота сканирования антенны может быть максимальная, так как стол может устанавливать низко.
На позиционере 2165 имеется дополнительный приводной вал для увеличения РЧ изоляции электродвигателя.
В качестве линий связи (для исключения РЧ помех) применяется оптоволокно.
Поворотный стол 2165 легко демонтируется в течение нескольких минут.
Для монтажа позиционера 2165 в базовой модели предусмотрены монтажные отверстия для анкерных болтов.
Конструкция зубчато-ременного привода обеспечивает плавное вращение и высокую точность позиционирования.
Особенности поворотного стола 2165
Основными характеристиками и особенностями поворотного стола 2165 являются:
- волоконно-оптические линии (от РЧ помех);
- разная скорость вращения модели 2165;
- низкий профиль позиционера – 5 см.
Электрические характеристики
Наиболее значимые электрические характеристики поворотного стола ETS-Lindgren модели 2165 следующие:
- скорость (макс.) – 2,5 об./мин.;
- одна фаза;
- напряжение – 208-230 В.
Физические характеристики
Поворотный стол 2165 ETS-Lindgren имеет следующие физические характеристики:
- грузоподъемность (номинал.) – 272,16 кг.;
- диаметр стола (макс.) – 1,2 м.;
- высота стола – 5 см.
