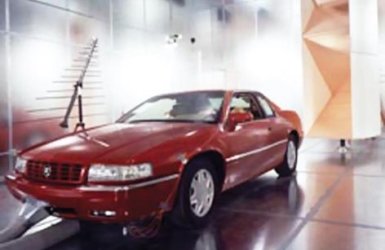

Реверберационная камера SMART 80 (80 МГц – 18 ГГц)
Особенности камеры SMART 80
• Частотный диапазон: 80 МГц – 18 ГГц
• Полные и предварительное тестирование:
• Одинарная и двойная мешалка
• Шаговый режим и вращение непрерывное
• Стандарты:
- MIL-STD 461E
- GMW3097GS
- SAEJ1113/27
- IEC6000-4-21
- EUROCAERTCA DO160D/E
- RTCA DO160D
- DEF STAN 5941
- HERO тестирование
- SE тестирование
Описание реверберационной камеры SMART 80
Реверберационная камера SMART 80 представляет собой полностью металлическую камеру, внутри которой распределение поля происходит статически равномерно (по амплитуде, фазе, поляризации). В камере SMART 80, за счет вращения «мешалок» (рассеивающих элементов) полностью исключается влияние так называемого эффекта стоячих волн.
Принцип действия камеры реверберационной отличается от камеры безэховой. Так, в безэховой камере измеряется напряженность поля, а в реверберационной камере – полная излучаемая мощность.
Проведение тестирований в реверберационной камере является высокоэффективным и недорогим решением.
В камере SMART 80 использованы последние достижения и разработки ETS-Lindgren в области реверберации. Эти камеры поддерживают электромагнитную обстановку для осуществления тестирования на помехоустойчивость.
Используя внутреннюю поверхность, реверберационные камеры позволяют отражать внутренние излучаемые РЧ поля. А одна или несколько вращающихся «мешалок» предназначены для изменения статистической однородности и изотропности поля в большом пространстве.
Благодаря достижениям в области реверберации, измерение поля в одной точке могут использоваться для прогнозирования значения поля в любой другой точке.
Реверберационные камеры от ETS-Lindgren (камера SMART 200 и SMART 80) обладают однородностью и изотропностью, которые обеспечивают идеальные условия для тестирования. В результате чего, проводятся высокоточные измерения, дающие превосходные результаты тестов.
Значения напряженности поля могут быть сгенерированы в реверберационной камере, используя гораздо меньше энергии, чем в других тестовых системах. Реверберационная камера SMART 80 (как и SMART 200) идеальна для тестирования на ЭМС сложных систем (компьютерных систем, медицинской техники, авиационного радиоэлектронного оборудования, двигателей кораблей и других).
Специалисты ETS-Lindgren в соответствие с требованиями заказчика подберут нужный объем камеры для достижения необходимого частотного диапазона, выберут внутреннюю отделку, сделают рекомендации по использованию антенн, усилителей и другого необходимого оборудования.
Характеристики камеры SMART 80
Электрические характеристики
• Частота минимальная: 80 МГц
• Частота максимальная: 18 ГГц
Физические характеристики
• Размер внутренний по длине: 14,33 м
• Размер внутренний по ширине: 7,32 м
• Размер внутренний по высоте: 6,71 м
• Рабочая зона внутренняя по длине: 13,4 м
• Рабочая зона внутренняя по ширине: 6,1 м
• Рабочая зона внутренняя по высоте: 4,9 м
Конфигурация камеры SMART 80
Стандартная конфигурация
• Четыре светильника с лампами, устанавливаемые в углах камеры
• Два вентиляционных отверстия (для потолка)
• Один электромотор (1 - 12 об./мин) с креплением
• Одна дверь одностворчатая (серия 201 ETS-Ray Proof) с ручным открыванием
• Одна панель соединительная
• Тест реверберационный (200 МГц-1 ГГц) - IEC-61000-4-21
• Две панели соединительные
• Восемь светильников (+ лампы накаливания)
• Подложка диэлектрическая (1/8 дюйма толщиной)
• Тест (1 ГГц) - MIL-STD-285
• Одна шпилька заземления (латунная) с резьбой
• Один ремкомплект для экранированной двери
• Инсталляция оборудования и камеры (с несущей конструкцией)
• Гарантия производителя ETS-Lindgren:
- 5 лет на конструкцию камеры
- 1 год на фильтры, дверь, движущиеся элементы
- 2 года на дополнительное оборудование ETS-Lindgren
Дополнительные опции
• Беспороговая и/или раздвижная дверь
• Сейсмический пакет
• Фильтр мощности ULW 2 x 30 А, 60 Гц
• Два комплекта кабеля оптического (20 м)
• Распределение электричества
• Экранированная комната для управления
• Дополнительная фильтрация
• Двери для крупногабаритного оборудования
• Противопожарная система обнаружения и тушения
• Оценка производительности по SAE J1113/27
• Система мониторинга CCTV
• Тестирование однородности поля по MIL-STD 461E
• Две модели (4860-Z) с креплением (1,21 х 1,52 х 6,7 м)
• Размеры камеры по требованию заказчика
