Реверберационная камера SMART 200 (200 МГц – 18 ГГц)

Особенности камеры SMART 200

• Частотный диапазон: 200 МГц – 18 ГГц

• Полные и предварительное тестирование:

• Одинарная и двойная мешалка

• Шаговый режим и вращение непрерывное

• Стандарты:

- MIL-STD 461E

- GMW3097GS

- SAEJ1113/27

- IEC6000-4-21

- EUROCAERTCA DO160D/E

- RTCA DO160D

- DEF STAN 5941

- HERO тестирование

- SE тестирование

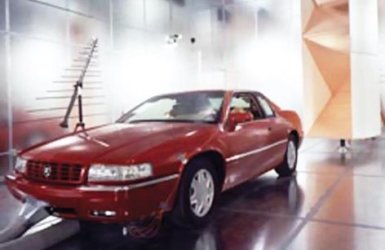

Описание реверберационной камеры SMART 200

Реверберационная камера SMART 200 представляет собой полностью металлическую камеру, внутри которой распределение поля происходит статически равномерно (по амплитуде, фазе, поляризации). В камере, за счет вращения «мешалок» (рассеивающих элементов) полностью исключается влияние так называемого эффекта стоячих волн.

Принцип действия реверберационной камеры отличается от безэховой камеры. Если в безэховой камере измеряется напряженность поля, то в реверберационной камере – полная излучаемая мощность.

Само решение проведения тестирования в реверберационной камере является высокоэффективным и экономически недорогим.

В камере SMART 200 использованы новейшие достижения и разработки ETS-Lindgren в технологии реверберации. Камеры поддерживают соответствующую электромагнитную обстановку для проведения тестирований на помехоустойчивость.

Используя внутреннюю поверхность, камеры позволяют отражать внутренние излучаемые РЧ поля. А одна или больше вращающихся «мешалок» служат для изменения статистической однородности и изотропности поля в большом объеме.

Благодаря достижениям в теории реверберации, измерение поля в одной точке могут быть использованы для прогнозирования значения поля в любой другой точке.

Реверберационные камера SMART 80 и камера SMART 200 от ETS-Lindgren обладают однородностью и изотропностью, которые обеспечивают ряд уникальных функций для тестирования. В результате чего, производятся высокоточные измерения, которые дают превосходные результаты тестов.

Значения напряженности поля могут быть сгенерированы в реверберационной камере, используя при этом меньше энергии, чем в других тестовых системах. Реверберационная камера SMART 200 (как и SMART 80) отлично подходит для тестирования на ЭМС сложных систем (компьютерных систем, медицинской техники, авиационного радиоэлектронного оборудования, двигателей кораблей и пр.).

Специалисты ETS-Lindgren в соответствие с требованиями заказчика подберут нужный объем камеры для достижения необходимого частотного диапазона, выберут внутреннюю отделку, сделают рекомендации по использованию антенн, усилителей и другого необходимого оборудования.

Характеристики камеры SMART 200

Электрические характеристики

• Частота минимальная: 200 МГц

• Частота максимальная: 18 ГГц

Физические характеристики

• Размер внутренний по длине: 4,83 м

• Размер внутренний по ширине: 3,61 м

• Размер внутренний по высоте: 3,05 м

Конфигурация камеры SMART 200

Стандартная конфигурация

• Влагоизоляция полиэтиленовая, 6 mil

• Одно рассеивающее фальцованное устройство model 3030 (с редуктором РЧ-экранированным)

• Четыре светильника с лампами, устанавливаемые в углах камеры

• Два вентиляционных отверстия (для потолка)

• Один электромотор (1 - 12 об./мин) с креплением

• Одна дверь одностворчатая (серия 201 ETS-Ray Proof) с ручным открыванием

• Одна панель соединительная

• Тест реверберационный (200 МГц-1 ГГц) - IEC-61000-4-21

• Две панели соединительные

• Восемь светильников (+ лампы накаливания)

• Подложка диэлектрическая (1/8 дюйма толщиной)

• Тест (1 ГГц) - MIL-STD-285

• Одна шпилька заземления (латунная) с резьбой

• Один ремкомплект для экранированной двери

• ПО ETS-Lindgren для тестов (SAE J1113/27, MIL-STD 461E, GM9114P, RTCA D0160D)

• Один позиционер MAPS для легкого оборудования

• Один комплект кабеля оптического (10 м)

• Инсталляция оборудования и камеры (с несущей конструкцией)

• Гарантия производителя ETS-Lindgren:

- 5 лет на конструкцию камеры

- 1 год на фильтры, дверь, движущиеся элементы

- 2 года на дополнительное оборудование ETS-Lindgren

Дополнительные опции

• Беспороговая и/или раздвижная дверь

• Сейсмический пакет

• Фильтр мощности ULW 2 x 30 А, 60 Гц

• Два комплекта кабеля оптического (20 м)

• Распределение электричества

• Экранированная комната для управления

• Тест реверберации (400 МГц – 3,1 ГГц) - GMW 3097

• Дополнительная фильтрация

• Двери для крупногабаритного оборудования

• Противопожарная система обнаружения и тушения

• Оценка производительности по SAE J1113/27

• Система мониторинга CCTV

• Тестирование однородности поля по MIL-STD 461E

• Размеры камеры по требованию заказчика
