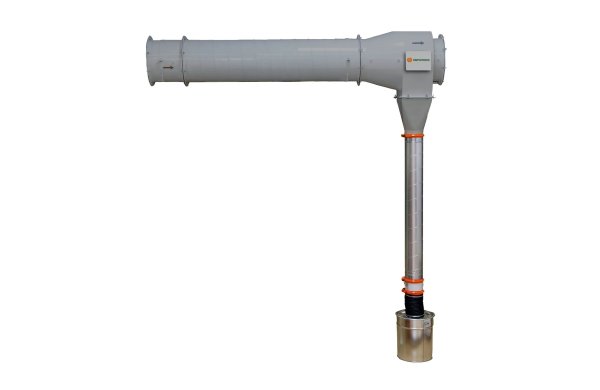

Горизонтальный циклон - искрогаситель Евролюкс SparkTRAP NW 355

Артикул: 13-375924

  • Рекомендуемый расход воздуха [м³/час] 5.000
  • Максимальное сопротивление Δp [Pa] 700
  • Длина A [mm] 3.240
  • Высота B [mm] 1.200..2.700
  • Ширина C [mm] 570
  • Масса [kg] 85

Горизонтальный циклон-искрогаситель SparkTRAP производства компании Kemper GmbH предназначен для предварительной фильтрации и защиты фильтровентиляционной системы от попадания в неё искр и сварочных брызг, которые образуются во время сварки, резки, зачистки и тому подобных процессов металообработки. Циклон - искрогаситель SparkTRAP рекомендуется к применению в условиях повышенной пожароопасности, таких как сварка и резка замасленных изделий, обеспечивая высокую защиту от проникновения искр и сигаретных окурков, и является эффективным предварительным фильтром, снижающим пылевую нагрузку на фильтровентиляционную систему.

ПРИНЦИП РАБОТЫ
Искрогаситель монтируется непосредственно в горизонтально расположенный вентиляционный канал фильтровентиляционной системы - на входе в неё. Проходящие по каналу крупные частицы пыли, искры и сварочные брызги отделяются от потока воздуха за счет циклонных завихрений и за счёт центробежных сил частицы пыли скапливаются в настенной зоне концентрации участка стабилизации потока, затем при попадании на кольцевой отсекатель частицы пыли ударяются об отбойник и теряя свою скорость опадают в бункер-пылесборник расположенный под циклоном под воздействием гравитации.

КОНСТРУКЦИЯ
Корпус искрогасителя изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Разборный корпус искрогасителя позволяет осуществлять его обслуживание без демонтажа воздуховодов. Использование смотровых лючков в воздуховодах позволяет проводить очистку и удобный осмотр искрогасителя и воздуховодов.Пылесборник подключается к циклону вертикально и снизу - при помощи гибкого и, возможно, жесткого воздуховода диаметром 200мм. Для перекрытия вертикального воздуховода во время очистки или замены пылесборника может применяться ручная заслонка.


ОБЩИЙ ВИД И СОСТАВНЫЕ ЧАСТИ




Поз.

Наименование узла

1

Ревизионные лючки

2

Завихритель

3

Участок стабилизации пылевоздушной смеси

4

Кольцевой отсекатель частиц

5

Заслонка

6

Пылесборник

7

Опускная труба



ОБЩИЕ ХАРАКТЕРИСТИКИ

Присоединительный Ø[мм]

NW 160

NW 250

NW 355

NW450

NW560

NW 710

Рекомендуемый расход воздуха [м³/час]

1.300

2.500

5.000

8.000

12.500

20.000

Максимальное сопротивление Δp [Pa]

700

700

700

700

700

700

Длинна A [mm]

1.796

2.340

3.240

3.830

4.590

5.690

Высота B [mm]

1.200..2.650

1.120..2.620

1200...2700

1.270..2.770

1.350.. 2.840

1.615..3115

Ширина C [mm]

318

412

570

710

854

1.095

Масса [kg]

56

65

85

115

155

210

Артикулярный номер

196 200 165

196 200 250

196 200 355

196 200 450

196 200 560

196 200 710



ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
