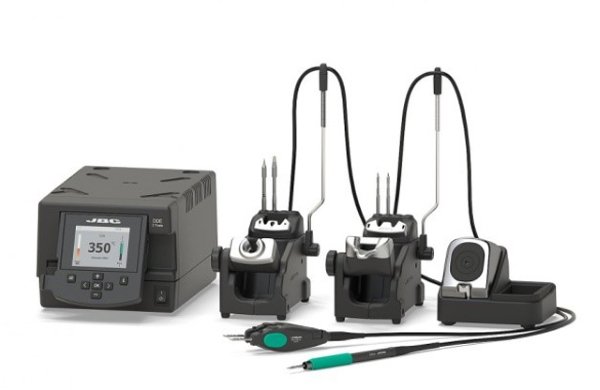

Станция DDPE-2QB предназначена для монтажа и демонтажа выводных компонентов, а также микросхем небольшого размера, требующих высокой точности исполнения работ. Миниатюрность инструмента и наконечников позволяет работать на платах с высокой плотностью монтажа, а также выполнять работы под микроскопом.
Наилучшее качество пайки достигается за счёт самой эффективной системы пайки, разработанной компанией JBC, а также режима гибернации, который продлевает срок службы наконечников.
Экстрактор картридж-наконечников подставки AD-SE обеспечивает быструю и безопасную смену наконечников без необходимости использования дополнительных инструментов.
Доступно более 30 картридж-наконечников серии C210 и более 15 картридж-наконечников серии C120 различной геометрии.
Паяльная станция DDSE-2QC имеет меню с более чем 10 параметрами для настройки блока управления.
Практичная подставка SCH-A позволяет хранить картридж-наконечники непосредственно на рабочем месте.
Характеристики
| Двухканальный блок управления | DDE-2C |
| Вес | 3,82 кг |
| Габариты (Ш х В х Г) | 148×120×232 мм |
| Электропитание | 230 В / 50 Гц |
| Выходная мощность | 0 — 150 Вт (на каждый канал) |
| Вторичное электропитание | 23,5 В |
| Температурный диапазон | 90 — 450 ºC |
| Динамические термопрофили: ü Пайка керамических компонентов MLCC без риска их повреждения ü Контроль градиента нагрева компонента во время пайки ü Память на 25 термопрофилей | Наличие |
| Точность поддержания температуры (спокойный воздух) | ± 1,5 ºC |
| Сопротивление наконечника к земле | < 2 Ом |
| Напряжение между наконечником и точкой заземления | < 2 мВ |
| Рабочая температура | 10 — 40 ºC |
| Антистатическая защита | 106 — 1011 Ом |
| Дополнительные особенности | |
| Спящий режим и режим гибернации | Снижение температуры наконечника при неиспользовании термоинструмента снижает окисление и продлевает срок службы наконечника |
| Установка Min / Max температуры | Ограничивает оператору рабочий диапазон температуры |
| Три предустановленных температурных режима | Мгновенный выбор одного из трёх температурных режимов для соединений, требующих пайки разными материалами |
| Построение графиков | Визуализация в режиме реального времени температуры и мощности, передаваемых паяному соединению |
| Защитный ПИН-код | Защита от несанкционированного доступа к параметрам станции |
| Многоязычное меню | Английский, немецкий, испанский, французский, итальянский, португальский, русский, японский, корейский, китайский |
| Коммуникации | |
| Разъём USB-B (сзади) | Подключение к ПК / прослеживаемость |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ-12 | Дистанционное управление роботом по протоколу RS-232 или подключение к дымоуловителю |
| Разъём эквипотенциальной пайки | Опциональное подключение для антистатической защиты |
| Паяльно-ремонтная станция | DDPE-2QB |
| Вес в таре | 8,79 кг |
| Габариты в таре | 368×474×195 мм |
Комплект поставки
| Артикул | Наименование (комплектация) | |
| DDPE-2QB | Двухканальный цифровой блок DDE-2C | 1 шт. |
| Универсальный паяльник T210-А (без картридж-наконечников) | 1 шт. | |
| Подставка AD-SE под паяльник T210-A | 1 шт. | |
| Микротермопинцет AM120-A (без картридж-наконечников) | 1 шт. | |
| Подставка AM-SA под микротермопинцет AM120-A | 1 шт. | |
| Кабель 0011283 соединительный (подставка-блок управления) | 2 шт. | |
| Подставка CL8499 для чистки картридж-наконечников | 1 шт. | |
| Подставка SCH-A под картридж-наконечники | 1 шт. | |
| Кабель электропитания | 1 шт. | |
| Руководство пользователя | 1 шт. | |
Аксессуары
| MSE-A | Модуль MSE-A вакуумирования электрический |
| MVE-A | Модуль MVE-A вакуумирования пневматический |
| PA120-A | Микротермопинцет PA120-A |
| AM120-A | Микротермопинцет AM120-A (регулируемый) |
| HT420-A | Термопинцет HT420-A |
| AT420-A | Термопинцет AT420-A (регулируемый) |
| T210-A | Микропаяльник T210-A |
| T210-NA | Микропаяльник T210-NA для пайки в среде азота |
| T245-A | Универсальный паяльник T245-A |
| T245-NA | Универсальный паяльник T245-GA для пайки в среде азота |
| DS360-A | Вакуумный микроотсос DS360-A |
| DR560-A | Вакуумный отсос DR560-A |
| AP250-A | Паяльник AP250-A для ручной подачи припоя Ø 0,8 мм — Ø 1,0 мм |
| P-005 | Педаль P-005 ножная |
| KNE-A | Набор KNE-A для пайки в среде азота |
| CC3702 | Кабеледержатель CC3702 |
*Производитель оставляет за собой право вносить изменения в комплектацию, техническое и программное обеспечение без предварительного уведомления
