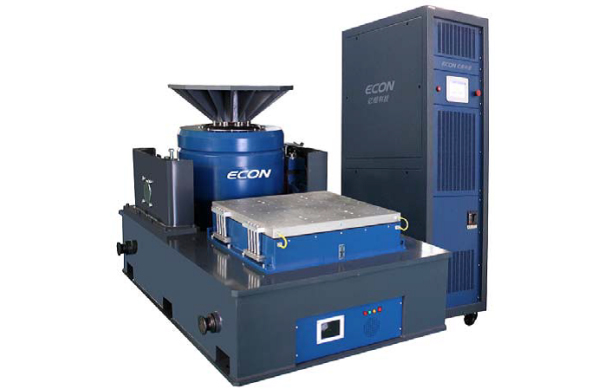

Вибростенд ECON EDM-5000-D563A (с воздушным охлаждением)
Технические характеристики
- Выталкивающая сила, синус: 50 kN
- Выталкивающее усилие, ШСВ: 35 kN
- Выталкивающее усилие, удар: 100 kN
- Частотный диапазон: 5 – 2500 Гц, ±2%
- Основной резонанс арматуры не менее: 2000 Гц, ±2%
- Частота резонанса шейкера не более: <3 Гц
- Виброперемещение на синусе: 51 мм
- Максимальная скорость: 2,0 м/с
- Максимальное ускорение (синус, без нагрузки): 981 м/с²
- Диаметр арматуры: 445 мм
- Вставки арматуры: 8x200 мм, 8x400 мм
- Масса подвижной части (арматура, стол, адаптер): 50 кг
- Допустимый опрокидывающий момент арматуры не менее: >1000 Нм
- Габаритные размеры (ШДВ), мм: 1650×1150×1320
- Масса виброгенератора: 4995 кг
- Источник питания: переменный, трехфазный 380 ± 10 %
- Потребляемая мощность: 90 кВа
- Соотношение сигнал-шум: 70 дБ
- Параметры окружающей среды при эксплуатации стенда: температура 0 ~ +40 °С, относительная влажность ≤ 90%, конденсат - без конденсата
Усилитель мощности вибростенда
- Номинальная выходная мощность: 56 kVA
- Частота преобразования: 400 кГц
- КПД: более 93%
- Номинальное выходное напряжение: 120 V rms
- Максимальный выходной ток: 490 A rms
- Электропитание: 380В, 50 Гц, 90 кВА
- Габаритные размеры (ШГВ): 600×940×1965 мм
- Масса: 820 кг
- Отслеживание аварийных ситуаций (автоблокировки): по входному напряжению, по выходному току и напряжению, по перемещению, по температуре, по воздушному потоку вентилятора
