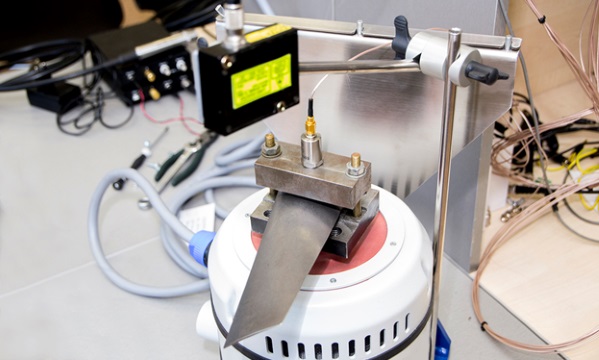

Система испытаний турбинных лопаток на усталость позволяет проводить испытания по методам ГОСТ РВ 2840-001-2008 (ОСТ 1 00870-77) в автоматизированном режиме, сокращая время и затраченные трудовые ресурсы на проведение испытаний, а также повышая точность измерений.
В основу работы системы для испытаний турбинных лопаток на усталость заложен принцип удержания резонансной частоты изделия и слежение за её изменением.
Перед проведением испытаний необходимо запустить программу «Предтест и контроль» для предварительного анализа динамических характеристик изделия и определения наиболее подходящего контрольного датчика. На основе проведённого предтеста программное обеспечение регистрирует все резонансы и антирезонансы, возникающие в тестируемом изделии.
Пользователь может выбрать определённую резонансную частоту системы и запустить испытания по удержанию резонанса. Контроль размаха перемещений лопатки производится лазерным датчиком РФ603. В системе рекомендуется использовать высокоскоростные датчики РФ603HS с рабочим диапазоном 10 мм. Такая модификация позволяет регистрировать перемещение лопатки в диапазоне от 10 мкм до 5 мм.
По мере накопления усталостных повреждений будет происходить смещение резонансной частоты лопатки. Специализированное программное обеспечение «Поиск и удержание резонансов» будет отслеживать это смещение и подстраивать параметры системы в автоматическом режиме.
Состав модуля:
| Вибростенд | воспроизведение вибрационного воздействия | 1 |
| Усилитель мощности | усиление сигнала с контроллера на вибростенд | 1 |
| Датчик перемещения | контроль перемещения лопатки | 1 |
| Акселерометр | опорный вибропреобразователь | от 1 |
| Датчик тока | Датчик тока контроль усилия, воспроизводимого на вибростенде | от 1 |
| Тензорезистор | контроль напряженно-деформированного состояния лопатки | от 24 |
| Тензометрическая система | усиление и преобразование входного сигнала с тензорезисторов | 3 |
| Система управления виброиспытаниями | управление виброиспытаниями, регистрация и контроль сигналов с первичных преобразователей | 1 |
| Термопара | контроль температуры в опасном сечении лопатки | от 6 |
| Цифровой измерительный преобразователь для термопар | преобразование сигнала с термопар в значения температуры | от 6 |
| Преобразователь интерфейса | передача данных от цифровых датчиков на ПК | 1 |
Программное обеспечение в составе:
|
программное обеспечение для определения параметров лопаток | 1 пакет |
| ПК или ноутбук | по запросу | 1 |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ | ||
| Ручной стробоскоп | дополнительный контроль амплитуды вибрации лопатки | 1 |
| Вихретоковый датчик | дополнительный контроль перемещения лопатки | 1 |
