Электронная нагрузка постоянного тока АКИП-1366А-1200-80

Артикул: 1-375149

  • Максимальная мощность 2000 Вт
  • Кол-во каналов 1
  • Максимальное напряжения 1200 В
  • Максимальный ток 80 А
  • Тип нагрузки Постоянного тока

Представляем новые серии электронных нагрузок постоянного тока торговой марки АКИП™: АКИП-1366А и АКИП-1366Е. Новые серии электронных нагрузок АКИП отличаются широким диапазоном мощностей: от 2 кВт до 54 кВт, а также номиналами токов и напряжений.

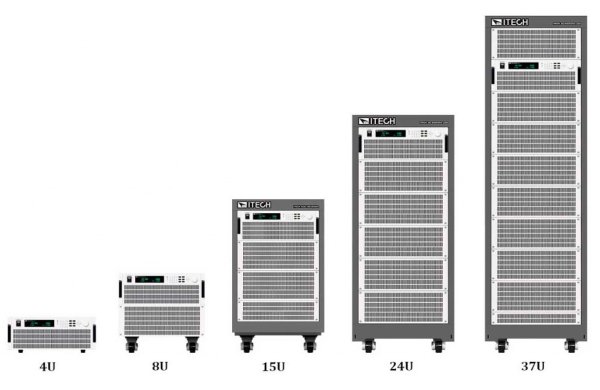

Модели нагрузок, начиная с мощности 12 кВт выполнены в виде подкатных шкафов, в связи с чем отпадает необходимость использования специализированных стоек и шкафов. Модели с мощностью от 2 до 6 кВт выполненные в виде моноблока, и могут использовать как настольный лабораторный прибор, а также могут быть смонтированы в стандартную 19” стойку. Высота нагрузок мощностью от 2 до 6 кВт всего 4U, на сегодняшний день это самые компактные нагрузки высокой мощности.

Исполнение нагрузок в виде моноблока и подкатных шкафов обеспечивает удобство при проектировании рабочего места и оперативность изменения конфигурации тестовой системы. По номиналу рабочего напряжения при отборе электрической мощности новинки можно условно разделить на 2 группы: низковольтные (150 В) и высоковольтные (600 В/ 1200 В).

Широкий модельный ряд (66 типов нагрузок) в первую очередь, обеспечивает гибкость выбора, а также позволяет заказчику подобрать оптимальное оборудование под свои задачи. Ниже представлена сводная таблица модельного ряда с основными входными параметрами, а также по высоте 19” стойки.



Модель

Напряжение (В)

Ток (А)

Мощность (кВт)

Высота (19” стойка)

АКИП-1366А-150-200

150

200

2

4U

АКИП-1366Е-150-200

150

200

2

4U

АКИП-1366А-600-140

600

140

2

4U

АКИП-1366Е-600-140

600

140

2

4U

АКИП-1366А-1200-80

1200

80

2

4U

АКИП-1366Е-1200-80

1200

80

2

4U

АКИП-1366А-150-400

150

400

4

4U

АКИП-1366Е-150-400

150

400

4

4U

АКИП-1366А-600-280

600

280

4

4U

АКИП-1366Е-600-280

600

280

4

4U

АКИП-1366А-1200-160

1200

160

4

4U

АКИП-1366Е-1200-160

1200

160

4

4U

АКИП-1366А-150-600

150

600

6

4U

АКИП-1366Е-150-600

150

600

6

4U

АКИП-1366А-600-420

600

420

6

4U

АКИП-1366Е-600-420

600

420

6

4U

АКИП-1366А-1200-240

1200

240

6

4U

АКИП-1366Е-1200-240

1200

240

6

4U

АКИП-1366А-150-1200

150

1200

12

8U

АКИП-1366Е-150-1200

150

1200

12

8U

АКИП-1366А-600-840

600

840

12

8U

АКИП-1366Е-600-840

600

840

12

8U

АКИП-1366А-1200-480

1200

480

12

8U

АКИП-1366Е-1200-480

1200

480

12

8U

АКИП-1366А-150-1800

150

1800

18

15U

АКИП-1366Е-150-1800

150

1800

18

15U

АКИП-1366А-600-1260

600

1260

18

15U

АКИП-1366Е-600-1260

600

1260

18

15U

АКИП-1366А-1200-720

1200

720

18

15U

АКИП-1366Е-1200-720

1200

720

18

15U

АКИП-1366А-150-2400-24

150

2400

24

24U

АКИП-1366Е-150-2400-24

150

2400

24

24U

АКИП-1366А-600-1680

600

1680

24

24U

АКИП-1366Е-600-1680

600

1680

24

24U

АКИП-1366А-1200-960

1200

960

24

24U

АКИП-1366Е-1200-960

1200

960

24

24U

АКИП-1366А-150-2400-30

150

2400

30

24U

АКИП-1366Е-150-2400-30

150

2400

30

24U

АКИП-1366А-600-2100

600

2100

30

24U

АКИП-1366Е-600-2100

600

2100

30

24U

АКИП-1366А-1200-1200

1200

1200

30

24U

АКИП-1366Е-1200-1200

1200

1200

30

24U

АКИП-1366А-150-2400-36

150

2400

36

24U

АКИП-1366Е-150-2400-36

150

2400

36

24U

АКИП-1366А-600-2400-36

600

2400

36

24U

АКИП-1366Е-600-2400-36

600

2400

36

24U

АКИП-1366А-1200-1440

1200

1440

36

24U

АКИП-1366Е-1200-1440

1200

1440

36

24U

АКИП-1366А-150-2400-42

150

2400

42

37U

АКИП-1366Е-150-2400-42

150

2400

42

37U

АКИП-1366А-600-2400-42

600

2400

42

37U

АКИП-1366Е-600-2400-42

600

2400

42

37U

АКИП-1366А-1200-1680

1200

1680

42

37U

АКИП-1366Е-1200-1680

1200

1680

42

37U

АКИП-1366А-150-2400-48

150

2400

48

37U

АКИП-1366Е-150-2400-48

150

2400

48

37U

АКИП-1366А-600-2400-48

600

2400

48

37U

АКИП-1366Е-600-2400-48

600

2400

48

37U

АКИП-1366А-1200-1920

1200

1920

48

37U

АКИП-1366Е-1200-1920

1200

1920

48

37U

АКИП-1366А-150-2400-54

150

2400

54

37U

АКИП-1366Е-150-2400-54

150

2400

54

37U

АКИП-1366А-600-2400-54

600

2400

54

37U

АКИП-1366Е-600-2400-54

600

2400

54

37U

АКИП-1366А-1200-2160

1200

2160

54

37U

АКИП-1366Е-1200-2160

1200

2160

54

37U



Отличие между сериями АКИП-1366А и АКИП-1366Е является наличие разных режимов работы. Нагрузки серии АКИП-1366А более функциональны и обеспечивают 5 основных режимов работы: стабилизация напряжения (CV), стабилизация силы тока (CC), стабилизация электрического сопротивления (CR), стабилизация электрической мощности (CP), динамический режим работы с регулируемой скоростью нарастания нагрузки (DYNAMIC CC) и измерение тока коротко замыкания. А так же позволяют комбинировать основные режимы: стабилизации тока + напряжения (CC + CV), стабилизация напряжения + сопротивления (CV+CR/CR-LED), стабилизации сопротивления + тока (CR + СС), стабилизация мощности + тока (CP+CC). Нагрузки серии АКИП-1366Е обеспечивают только 5 основных режимов работы (CVCCCRCPDYNAMIC CC) без возможности комбинации режимов. Кроме динамического режима, нагрузки так же поддерживают функцию выполнения пошагового сценария в режиме CC. В данном случае пользователь создает сценарий с определенным количеством шагов, для каждого шага можно задать длительность и скорость нарастания или спада.

Новые электронные нагрузки, обладая высокими техническими характеристиками: широким диапазоном скоростей нарастания (от 20 мкс), высоким разрешением установки параметров и точностью измерения параметров, позволяют провести полное тестирование источников питания с использованием режимов скоростного моделирования реальных процессов электропитания.

Электронные нагрузки серий АКИП-1366А/Е имеет функцию тестирования батарей питания. Нагрузка позволяет выполнить испытание на разряд батареи в одном из следующих режимов: CC, CR или CP. В данном режиме тестирования можно задать три условия для остановки испытания: напряжение, емкость и время (длительность теста). Во время выполнения теста, на экране прибора отображается информация о длительности теста, напряжении батареи и расчетная емкость.

На задней панели нагрузок расположен выход I-Monitor, это коаксиальный разъем для подключения дополнительных приборов при измерении формы и значения тока. К разъему может быть подключен осциллограф или вольтметр. Разъем имеет потенциальный выход пропорциональный силе выходного тока, при котором напряжение 10 В соответствует максимальному выходному току для данного типа электронной нагрузки.

Все нагрузки серий АКИП-1366А и АКИП-1366Е оснащены 4-я видами цифровых интерфейсов (LAN, GPIB, USB, RS-232), а также интерфейсом аналогового управления.

При подключении электронных нагрузок серий АКИП-1366А/Е к ПК, и использовании специализированного программного обеспечения, обеспечивается функция измерения временных параметров, таких как: нарастание и спад тока и напряжения. Погрешность при измерении временных параметров не превышает 10 мкс. Функция измерения временных параметров, может применяться для определения времени запуска и остановки силовых модулей, задержки запуска или для измерения время перегорания плавкой вставки предохранителя.

Основные возможности:



  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме регулятором-энкодером).
  • Режимы работы:
  1.        АКИП-1366А: CV, CC, CR, CP, DYNAMIC CC, CC+CV, CV+CR/CR-LED, CR+CC, CP+CC
  2.        АКИП-1366Е: CV, CC, CR, CP, DYNAMIC CC
  • Динамический режим CC (переключение с частотой до 30 кГц*).
  • 4-х проводная схема подключения.
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки.
  • Возможность параллельного подключения для увеличения мощности (максимальная мощность 384 кВт, до 9 нагрузок с одинаковым максимальным напряжением, работа в режиме CV).
  • Внутренняя память 100 ячеек (профили состояний).
  • Выход I-Monitor.
  • Функция имитации короткого замыкания.
  • Измерение временных параметров.
  • Функции тестирования батарей питания.
  • Поддержка функции плавного запуска и остановки нагрузки. Данная функция обеспечивает защиту от бросков напряжения и слишком быстрой нагрузки, что может привести к выходу из строя тестируемого устройства.



* Частота переключения 30 кГц доступна для моделей 150 В, для моделей 600 и 1200 В частота переключения 25 кГц.



Максимальная мощность 2000 Вт
Кол-во каналов 1
Максимальное напряжения 1200 В
Максимальный ток 80 А
Тип нагрузки Постоянного тока
Режимы работы CC, CV, CR, CP, CC+CV, CV+CR, CR+CC, CP+CC
Форм фактор Моноблок в стойке, высота 4U
Особенности Яркий контрастный вакуумно-флуоресцентный дисплей. 4-х проводная схема подключения. Динамический режим CC (переключение с частотой до 25 кГц). Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах. Функции тестирования батарей и имитации короткого замыкания. Интеллектуальная система охлаждения. Внутренняя память 100 ячеек.
ДУ (Интерфейс) LAN, USB, RS232, GPIB, аналоговый
19” форм фактор да
