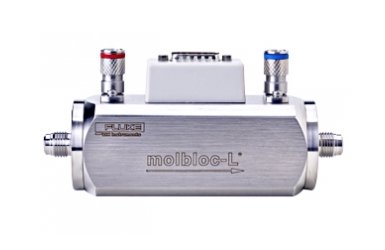

Элемент массового расхода Fluke 1E1 VCR-V-Q

Артикул: 1-350184

  • Непрерывное считывание показаний в реальном времени
  • Возможность полной автоматизации
  • Отсутствие подвижных частей


Элемент массового расхода molbloc

Каждый molbloc поставляется в комплекте:

  • Футляр для хранения и транспортировки
  • Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
  • Полная калибровка с использованием азота (N2) низкого давления.

    Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция.
  • Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки

Ламинарные элементы потока для расхода от 1 куб. см/мин до 100 л/мин

Модули molbloc-L являются ламинарными элементами потока, предназначенными для использования с расходными терминалами molbox. Конструкция модуля molbloc предполагает движение газа вдоль продольного кольцевого зазора между поршнем и точно пригнанным цилиндрическим отверстием в теле molbloc. Различные диапазоны molbloc получаются за счет различных размеров зазора. Для высоких значений диапазона расхода (размер 1E4 и выше) используется более крупное тело molbloc с цилиндрическим отверстием большего размера.

Основные характеристики

  • Совместимость с расходными терминалами molbox1+ и molbox RFM, а также с ПО COMPASS
  • Встроенный фильтр для защиты от загрязнений
  • Измерение избыточного абсолютного давления перед устройством с помощью обоих преобразователей абсолютного давления molbox снижает погрешность и увеличивает надежность
  • Непрерывное считывание показаний в реальном времени
  • Возможность полной автоматизации
  • Отсутствие подвижных частей

Диапазоны molbloc-L
Размеры модулей molbloc имеют обозначения в виде числа, характеризующего их номинальное сопротивление потоку. Номинальное сопротивление выражается в номинальном диапазоне расхода при прохождении азота под абсолютным входным давлением 250 кПа и разностным давлением в molbloc, равным 50 кПа. На практике диапазон расхода molbloc может отличаться от номинального. Различие возникает вследствие вариативности плотности и вязкости газов и вследствие различных вариантов калибровки molbloc исходя из рабочего давления.

Технические характеристики – Эталонные типы калибровки molbloc-L – При использовании с терминалом molbox1+

Скорость обновления при измерениях 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки,
определяемого типом газа и давлением в molbloc (см. раздел 1.2.5.1.3)
Разрешение 0,0015 % всей шкалы
Линейность ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Воспроизводимость ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Точность1 ± 0,07 % от показаний на участке 10 – 100 % всей шкалы,
±0,007 % всей шкалы ниже 10 % всей шкалы
Стабильность2
(годовая)
± 0,09 % от показаний на участке 10 – 100 % всей шкалы,
± 0,009 % всей шкалы ниже 10 % всей шкалы
Погрешность измерения3 ± 0,2 % от показаний на участке 10 – 100 % всей шкалы,
± 0,02 % всей шкалы ниже 10 % всей шкалы
(N2 или любой газ, поддерживаемый molbox1+, по которому была произведена калибровка) molbloc 1E5
± 0,5 % от показаний на участке 25 – 100 % всей шкалы,
± 0,125 % всей шкалы ниже 25 % всей шкалы
1 Точность – обобщенная линейность, гистерезис, воспроизводимость.
2 Стабильность – максимальное изменение значения нуля и верхнего предела диапазона в течение заданного промежутка времени для типичных устройств molbox1+ и molbloc при обычных условиях эксплуатации. Стабильность можно лишь прогнозировать, поэтому для конкретных устройств molbox и molbloc1+ соответствующие значения следует устанавливать экспериментально.
3 Погрешность измерений (точность) – максимальное отклонение показаний расхода molbox1+ от истинного значения расхода через molbloc включая точность, стабильность и погрешность калибровки эталона Fluke.

Технические характеристики – Калибровка molbloc-L типа Premium – При использовании с терминалом molbox1+

Скорость обновления при измерениях 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. раздел 1.2.5.1.2)
Разрешение 0,0015 % всей шкалы
Линейность ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Воспроизводимость ± 0,05 % от показаний на участке 10 – 100 % всей шкалы,
± 0,005 % всей шкалы ниже 10 % всей шкалы
Точность1 ± 0,07 % от показаний на участке 10 – 100 % всей шкалы,
±0,007 % всей шкалы ниже 10 % всей шкалы
Стабильность2
(годовая)
± 0,03 % от показаний на участке 10 – 100 % всей шкалы,
± 0,003 % всей шкалы ниже 10 % всей шкалы
Погрешность измерения3 ± 0,125 % от показаний на участке 10 – 100 % всей шкалы,
± 0,0125 % всей шкалы ниже 10 % всей шкалы
(N2 или любой газ, поддерживаемый molbox1+, по которому была произведена калибровка) Калибровка типа Premium для molbloc-L 1E5 отсутствует
1 Точность – обобщенная линейность, гистерезис, воспроизводимость.
2 Стабильность – максимальное изменение значения нуля и верхнего предела диапазона в течение заданного промежутка времени для типичных устройств molbox1+ и molbloc при обычных условиях эксплуатации. Стабильность можно лишь прогнозировать, поэтому для конкретных устройств molbox и molbloc1+ соответствующие значения следует устанавливать экспериментально.
3 Погрешность измерений (точность) – максимальное отклонение показаний расхода molbox1+ от истинного значения расхода через molbloc включая точность, стабильность и погрешность калибровки эталона Fluke.

Технические характеристики – Эталонные типы калибровки molbloc-L – При использовании с терминалом molbox RFM

  molbloc-L (диапазоны от 1E1-L до 3E4-L включительно)
Скорость обновления при измерениях 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы для диапазона molbloc-L)
Разрешение 0,01 % всей шкалы
Линейность ±0,23 % от показаний на участке 10–100 % всей шкалы, ±0,023 % всей шкалы ниже 10 % всей шкалы
Воспроизводимость ± 0,1% от показаний на участке 10–100 % всей шкалы, ±0,01 % всей шкалы ниже 10 % всей шкалы
Точность1 ±0,25 % от показаний на участке 10–100 % всей шкалы, ±0,025 % всей шкалы ниже 10 % всей шкалы
Расчетная стабильность2
(годовая)
±0,15 % от показаний на участке 10–100 % всей шкалы, ±0,015 % всей шкалы ниже 10 % всей шкалы
Погрешность измерения3 ±0,5% от показаний на участке 10–100 % всей шкалы, ±0,05 % всей шкалы ниже 10 % всей шкалы

Расходомер molbox RFM с опцией Microrange

  molbloc-L (диапазоны от 1E1-L до 3E4-L включительно) molbloc-L (только диапазоны 1E5)
Скорость обновления при измерениях 1 секунда 1 секунда
Диапазон от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы molbloc-L) от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы molbloc-L)
Разрешение 0,01 % всей шкалы, 0,001 % всей шкалы на участке ниже  0,001 % всей шкалы на участке ниже 10 % всей шкалы 0,01 % всей шкалы
Линейность ± 0,23 % от показаний на участке 1 – 100 % всей шкалы,
± 0,0023 % всей шкалы ниже 1 % всей шкалы
±0,25 % от показаний на участке 5–100 % всей шкалы, ±0,0125 % всей шкалы на участке ниже 5 % всей шкалы
Воспроизводимость ±0,1 % от показаний на участке 1–100 % всей шкалы, ±0,001 % всей шкалы на участке ниже 1 % всей шкалы ±0,2 % от показаний на участке 5–100 % всей шкалы, ±0,01 % всей шкалы ниже 5 % всей шкалы
Точность1 ±0,25 % от показаний на участке 1–100 % всей шкалы, ±0,0025 % всей шкалы на участке ниже 1 % всей шкалы ±0,32 % от показаний на участке 5–100 % всей шкалы, ±0,016 % всей шкалы на участке ниже 5 % всей шкалы
Расчетная стабильность2
(годовая)
±0,15 % от показаний на участке 1–100 % всей шкалы, ±0,0015 % всей шкалы на участке ниже 1 % всей шкалы ± 0,2 % от показаний на участке 5 – 100 % всей шкалы, ± 0,01 % всей шкалы ниже 5 % всей шкалы
Погрешность измерения3 ±0,5 % от показаний на участке 1–100 % всей шкалы, ±0,005 % всей шкалы на участке ниже 1 % всей шкалы ±0,5 % от показаний на участке 5–100 % всей шкалы, ±0,025 % всей шкалы ниже 5 % всей шкалы
